首页  >  产品百科  >  VT307-5DZ1-01F-Q

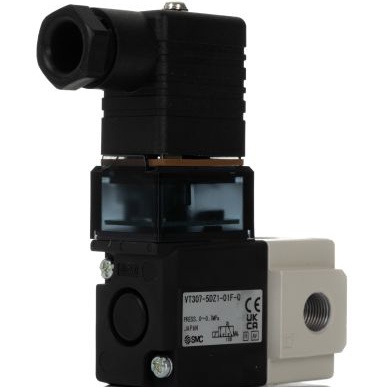

VT307-5DZ1-01F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: 电磁阀, VT307系列, Rc 1/8接口, DIN 导轨安装
供应商型号: 7975087
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VT307-5DZ1-01F-Q

VT307-5DZ1-01F-Q概述

    VT307 系列三通电磁阀技术手册

    1. 产品简介


    VT307 系列是一款单向电磁阀,具有多种阀门功能,如常闭(N.C.)阀、常开(N.O.)阀等。该系列产品适用于真空应用,具备低浓度臭氧耐受能力,并且采用了HNBR橡胶密封材料。其安装尺寸与现有产品互换,具有高可靠性,特别适合于工业自动化、气动控制系统等领域。

    2. 技术参数


    - 工作压力范围:-101.2 kPa 至 0.1 MPa
    - 温度范围:-10°C 至 50°C(无冻结)
    - 响应时间:小于20毫秒(在0.5 MPa下)
    - 最大操作频率:10 Hz
    - 电源电压:
    - 交流电:100 VAC、200 VAC、110 VAC、220 VAC、240 VAC(50/60 Hz)
    - 直流电:24 VDC、12 VDC
    - 额定电流:
    - 交流电:最大电流为7.9 VA(50 Hz)、6.2 VA(60 Hz)
    - 直流电:最大电流为1.8 W(含指示灯2 W)
    - 功耗:
    - 标准型:4 W(含指示灯4.2 W)
    - 节能型:1.8 W(含指示灯2 W)

    3. 产品特点和优势


    VT307 系列电磁阀采用直接驱动活塞式设计,具备以下特点和优势:
    - 耐用性:通过冲击和振动测试,保证在高冲击和振动条件下正常工作。
    - 节能型:采用节能型设计,功耗仅为1.8 W,比标准型降低能耗。
    - 真空适用性:专门设计用于真空环境,泄漏率低于标准型号。
    - 兼容性强:安装尺寸与现有产品兼容,便于替换和升级。
    - 多功能选择:提供多种配置选项,满足不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:
    - 真空泵:用于真空泵系统,确保泵体内的气体排出,提高泵的效率。
    - 真空夹具:用于各种需要真空吸附的应用,如玻璃加工和电子元件组装。
    使用建议:
    - 定期检查:建议每天至少一次通电操作,确保电磁阀工作正常。
    - 维护保养:确保未使用端口没有灰尘和其他异物进入,以防止污染。

    5. 兼容性和支持


    VT307 系列电磁阀可与多种设备和管路系统兼容,提供CE认证,适用于欧洲市场。厂商提供完善的售后服务和技术支持,确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源连接和接线,确保电压符合要求 |
    | 功耗过高 | 检查是否有外部泄漏或堵塞,考虑更换节能型型号 |
    | 阀门泄露 | 检查密封件是否损坏,必要时更换密封件 |

    7. 总结和推荐


    VT307 系列电磁阀凭借其优良的设计、高性能以及广泛的适用性,是工业自动化和气动控制系统中的优秀选择。特别是其低功耗和真空适用性,使其成为市场上极具竞争力的产品。我们强烈推荐VT307系列电磁阀应用于各种严苛的工作环境中。

VT307-5DZ1-01F-Q参数

参数
安装方式 DIN导轨安装

VT307-5DZ1-01F-Q厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VT307-5DZ1-01F-Q数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VT307-5DZ1-01F-Q VT307-5DZ1-01F-Q数据手册

VT307-5DZ1-01F-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
