首页  >  产品百科  >  VT307-5DO1-02F-Q

VT307-5DO1-02F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 7975080
供应商: 海外现货
标准整包数: 1

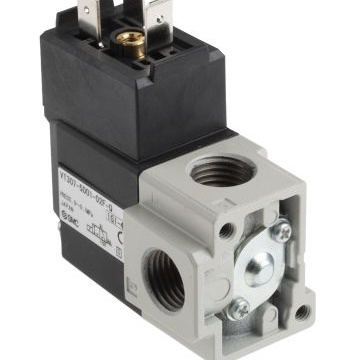

SMC 气动/液压/传动设备 VT307-5DO1-02F-Q

VT307-5DO1-02F-Q概述


    产品简介


    本篇文档将详细介绍一款适用于多种工业领域的3通电磁阀——直接操作式柱塞型(通用接头型)3通电磁阀。这款电磁阀具有单个阀体设计,能够实现多种阀功能的集成,如NC(常闭)、NO(常开)、分流阀和选择阀。该产品特别采用了HNBR橡胶密封材料,以提高其在低浓度臭氧环境下的耐腐蚀性能。其安装尺寸与现有产品兼容,便于替换和升级。

    技术参数


    - 型号:VT307
    - 电源消耗:
    - 标准型:4W(旧型号为4.8W)
    - 节能型:1.8W(旧型号为2W)
    - 工作压力范围:-101.2 kPa至0.1 MPa
    - 流速特性:
    - 标准型:Cv值分别为0.71, 0.41, 0.71, 0.49, 0.35, 0.26
    - 真空型:Cv值分别为0.68, 0.44, 0.71, 0.44, 0.27, 0.35
    - 响应时间:≤20ms(0.5MPa下)
    - 最大频率:10Hz
    - 手动复位:非锁定式

    产品特点和优势


    1. 多功能集成:此款电磁阀可以实现NC、NO、分流阀和选择阀等多种功能的集成,提供更加灵活的系统设计选择。
    2. 耐用性:采用HNBR橡胶密封材料,增强在低浓度臭氧环境下的耐腐蚀性能。
    3. 节能:标准型与节能型分别实现了较低的功耗,降低能耗的同时提升了系统的整体效率。
    4. 通用性强:产品安装尺寸可与现有产品互换,方便替换及系统集成。

    应用案例和使用建议


    此款电磁阀广泛应用于真空泵和真空垫等领域。例如,在真空应用中,该电磁阀通过减少低压条件下的空气泄漏,显著提升系统的稳定性和可靠性。用户在使用时应注意避免灰尘和其他异物进入未使用的端口(如排气口),这有助于防止系统的堵塞和损坏。

    兼容性和支持


    此款电磁阀具有与现有产品相兼容的安装尺寸,同时制造商提供了详细的技术支持和服务保障,确保客户能够在使用过程中得到及时的技术支持和问题解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阀门频繁启动导致过热 | 定期检查并更换阀门线圈,避免长时间连续工作。 |
    | 系统响应速度慢 | 检查供电电压是否稳定,确认是否有外来干扰。 |
    | 电磁阀泄漏 | 检查密封圈是否完好,必要时进行更换。 |

    总结和推荐


    综上所述,这款VT307系列的3通电磁阀凭借其多功能集成、耐用性、节能特性和广泛的适用性,是许多工业自动化控制系统的理想选择。无论是对现有系统进行升级还是新建项目,该产品都表现出色。我们强烈推荐使用这款电磁阀,以提升系统的性能和可靠性。

VT307-5DO1-02F-Q厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VT307-5DO1-02F-Q数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VT307-5DO1-02F-Q VT307-5DO1-02F-Q数据手册

VT307-5DO1-02F-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
