KQ2S06-M5A

产品分类: 气动/液压/传动设备
厂牌: SMC

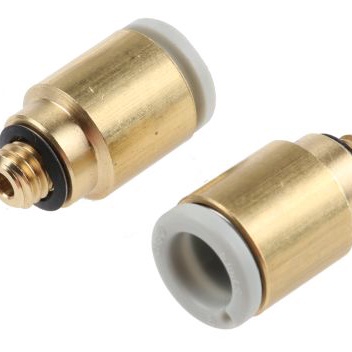

产品描述: SMC 螺纹直通 气动接头, KQ2系列, M5 外螺纹转推入式 6 mm, 黄铜制
供应商型号: 7715673
供应商: 海外现货
标准整包数: 5
SMC 气动/液压/传动设备 KQ2S06-M5A

KQ2S06-M5A概述

    Miniature One-Touch Fittings Series KQ2 技术手册

    1. 产品简介


    产品类型:微型快速接头
    主要功能:快速、方便地连接各种管径的管道系统
    应用领域:工业自动化、机械设备、医疗设备、实验室仪器等需要高效、可靠流体传输的应用场合

    2. 技术参数


    - 适用管径:2 mm, 3.2 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm
    - 材料:铜(可选黄铜镀镍)、不锈钢303/304、聚甲醛(POM)、丁腈橡胶(NBR)
    - 连接方式:螺纹连接(M、R、Rc)、锥形管螺纹(UNF、NPT)
    - 工作压力范围:-100 kPa 到 1 MPa
    - 耐温范围:-5 °C 到 60 °C
    - 密封方式:2 种(垫片密封和螺纹密封)
    - 安装尺寸:紧凑设计,体积缩小 23%(水平方向)和 24%(高度方向)
    - 重量:较轻设计,重量减轻 57%

    3. 产品特点和优势


    - 插入/拔出力优化:插入力降低 30%,拔出力降低 20%
    - 密封性强:使用特殊轮廓确保密封性,减少管子插入时的阻力
    - 可靠性高:提供足够的管拉出强度,保证与现有型号的兼容性
    - 灵活安装:旋钮部分可以旋转定位,适合有限空间内布线

    4. 应用案例和使用建议


    - 工业自动化:适用于各种气动系统、液压系统中的管路连接,提升系统的灵活性和效率
    - 实验室设备:广泛应用于需要高频更换管路的实验室设备,提高实验精度
    - 医疗设备:确保医疗器械的安全稳定运行,避免泄漏问题
    使用建议:
    - 在使用过程中,务必检查所有连接点是否紧固,以防止泄漏
    - 定期检查并更换老化部件,确保系统长期稳定运行

    5. 兼容性和支持


    - 兼容性:与其他型号(如KJE系列)互换,适用于多种类型的管材(尼龙、聚氨酯)
    - 支持:制造商提供全面的技术支持和维护服务,包括但不限于安装指导、故障排查

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏问题 | 检查密封圈是否完好,确保拧紧至规定扭矩 |
    | 插入力大 | 涂抹适量的管接头密封剂,润滑效果更好 |
    | 螺纹损坏 | 更换新的管接头,确保连接部分的完整性 |

    7. 总结和推荐


    综合评估:
    - 产品性能卓越,结构紧凑且轻便
    - 多种材质选择,适用于不同工作环境
    - 优化的插入/拔出力设计,提升了用户的使用体验
    推荐结论:
    - 强烈推荐。鉴于其在高效流体传输方面的出色表现和广泛的适用范围,建议在各类工业及科研应用中采用该系列产品。

KQ2S06-M5A参数

参数
安装方式 直接安装,螺纹安装,通孔安装

KQ2S06-M5A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2S06-M5A数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC KQ2S06-M5A KQ2S06-M5A数据手册

KQ2S06-M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
