VM130-01-30BA

产品分类: 气动/液压/传动设备
厂牌: SMC

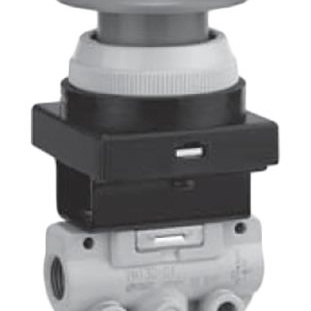

产品描述: SMC 手动气动控制阀, VM100系列, 2位, 3通道, R 1/8螺纹接口
供应商型号: 8852082
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VM130-01-30BA

VM130-01-30BA概述


    产品简介


    产品类型:
    本产品为机械式二位/三位(2/2-Wege, 3/2-Wege)气动阀,型号系列为VM100和VM200。
    主要功能:
    该系列产品主要用于控制压缩空气或其他惰性气体的流动,适用于自动化控制系统中的压力调节和开关操作。阀门通过多种手动触发方式(如滚轮手柄、按钮等)进行操作,实现管道内介质的通断和流量控制。
    应用领域:
    广泛应用于工业自动化、机械制造、气动控制系统等领域,特别是在需要高精度和可靠性的场合下使用。

    技术参数


    - 介质: 压缩空气或惰性气体
    - 工作压力范围: -100 kPa至1 MPa
    - 环境温度及介质温度: -5°C至60°C(无冻结风险)
    - 流量特性:
    - 1 (P) → 2 (A): C [dm³/(s·bar)] = 0.6, b = 0.2
    - 2 (A) → 3 (R): C [dm³/(s·bar)] = 0.5, b = 0.15
    - 1 (P) → 2 (A): C [dm³/(s·bar)] = 0.5, b = 0.2
    - 2 (A) → 3 (R): C [dm³/(s·bar)] = 0.45, b = 0.15
    - 体积流量:
    - Q [L/min] (ANR): 144, 117, 120, 105
    - 安装接口尺寸:
    - 侧装:Rc1/8, NPT1/8, G1/8
    - 底部装:M5 x 0.8
    - 重量:
    - 侧装:60克(标准版)
    - 底部装:67克(标准版)

    产品特点和优势


    1. 结构紧凑: 紧凑的设计使其占用空间小,适用于各种复杂环境。
    2. 安装灵活: 支持侧面安装和底部安装,并且可选择使用螺钉或固定件。
    3. 多种触发方式: 包括滚轮手柄、直推按钮、旋转开关等多种手动触发方式,操作便捷。
    4. 轻量化设计: 相较于前代产品,重量更轻,便于安装和移动。
    5. 压力显示功能: 特定型号支持压力显示功能,方便监控系统状态。
    6. 耐用性: 高品质材料和精密工艺确保长期稳定运行,适合严苛工况。
    7. 广泛的适用范围: 可应用于真空系统,同时提供良好的机械强度和耐压能力。

    应用案例和使用建议


    应用案例:
    该产品在汽车制造生产线、自动化仓储系统、以及包装机械中得到了广泛应用。例如,在汽车生产线中,它可以用于控制气缸的动作,确保装配过程的准确性和效率。
    使用建议:
    - 确保安装环境满足规定的温度和湿度要求,以避免材料老化或损坏。
    - 定期检查连接处是否有泄漏,并及时更换磨损部件。
    - 在安装时注意不同类型的触发方式可能会影响操作手感和舒适度,根据具体需求选择合适的触发装置。

    兼容性和支持


    - 兼容性: 该产品可以与SMC品牌其他相关气动元件无缝对接,简化系统集成。
    - 厂商支持: SMC公司提供详尽的技术文档和在线支持,以及快速响应的客户服务团队。

    常见问题与解决方案


    1. 问题:阀门无法正常切换
    - 解决方案: 检查是否有异物堵塞阀门通道,确保介质干净无杂质。

    2. 问题:阀门漏气
    - 解决方案: 检查密封圈是否完好,必要时更换新的密封圈。

    3. 问题:手动触发装置操作不顺畅
    - 解决方案: 清理并润滑触发装置,保证其活动部分的灵活性。

    总结和推荐


    该产品凭借其卓越的性能、多样化的触发方式以及广泛的应用范围,在气动控制领域具有很强的竞争力。其紧凑的设计和轻量化的特点使其特别适合空间有限或对重量敏感的应用场景。对于追求高效、可靠气动控制系统的用户来说,这无疑是一个值得信赖的选择。因此,强烈推荐使用该系列气动阀。

VM130-01-30BA厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VM130-01-30BA数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VM130-01-30BA VM130-01-30BA数据手册
