首页  >  产品百科  >  VT307-7DZ1-01F-Q

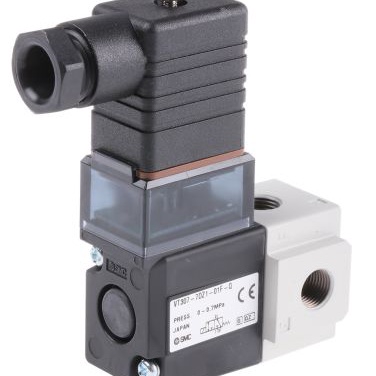

VT307-7DZ1-01F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 气动电磁阀, VT307系列, G 1/8接口, 汇流板安装, 240V 交流线圈电压, 3/2通道
供应商型号: 7975106
供应商: 欧时
标准整包数: 1
SMC 气动/液压/传动设备 VT307-7DZ1-01F-Q

VT307-7DZ1-01F-Q概述


    产品简介


    产品类型:三通电磁阀,直动式弹片型(通用端口设计)
    主要功能:提供多种阀功能,包括常闭阀(N.C.)、常开阀(N.O.)、分流阀、选择阀。
    应用领域:真空应用、泄漏测试、气缸驱动等。

    技术参数


    - 工作压力范围:-101.2 kPa 至 0.1 MPa
    - 电源电压:6 VDC, 12 VDC, 24 VDC, 32 VDC, 48 VDC, 100 VDC
    - 额定电流:AC 100 V, 200 V, 220 V, 240 V;DC 6 V, 12 V, 24 V, 32 V, 48 V, 100 V
    - 响应时间:≤ 20 ms(0.5 MPa 下)
    - 最大操作频率:10 Hz
    - 耐振动性能:冲击测试无故障;振动测试(45 到 1000 Hz)无故障
    - 流量系数:0.19 dm³/(s·bar) 到 1.4 dm³/(s·bar)
    - 耗电功率:标准型 4 W,节能型 1.8 W(标准型:4.8 W;节能型:2 W)

    产品特点和优势


    - 多功能性:单个阀门可以实现不同的阀功能,如常闭阀、常开阀等。
    - 低浓度臭氧抵抗:橡胶密封材料为HNBR,适用于特殊工况。
    - 节省空间:安装尺寸与现有产品互换,易于集成。
    - 低功耗:节能型设计,减少能耗。
    - 高可靠性:通过严格的冲击和振动测试,确保稳定运行。

    应用案例和使用建议


    - 真空应用:该阀门适合用于真空系统中,具有低漏气的特点。
    - 气缸驱动:双作用气缸和单作用气缸驱动均可适用。
    - 泄漏测试:适用于泄漏测试的场景,确保系统的密封性能。
    使用建议:
    - 定期进行通电检查,确保阀门正常运行。
    - 使用过程中注意灰尘和其他杂质进入阀门未使用的端口。
    - 在高循环率应用中,考虑使用连续作业型阀门(VT307E)。

    兼容性和支持


    - 兼容性:与现有的产品兼容,可直接替换。
    - 支持:提供详细的安装指导和维护手册,确保用户能够正确安装和维护。

    常见问题与解决方案


    - 问:阀门在长时间不使用后出现故障?
    答:建议至少每30天进行一次通电检查,以保持阀门的工作状态。
    - 问:阀门在真空应用中出现漏气现象?
    答:真空型号阀门(VT307V)更适合于真空应用,建议选用此型号。
    - 问:如何安装电气连接?
    答:请严格按照制造商提供的安装指南进行操作,确保所有连接紧固且正确。

    总结和推荐


    综合评估:该三通电磁阀凭借其多功能性、低功耗和高可靠性,在各种应用场景中表现出色。特别适合于真空应用和气缸驱动场合。
    推荐:推荐在需要高可靠性和低功耗的工业应用中使用该产品。对于特定的应用场景,可以根据具体需求选择合适的型号,例如真空型号(VT307V)或节能型号(VT307Y/W)。

VT307-7DZ1-01F-Q参数

参数
安装方式 板安装

VT307-7DZ1-01F-Q厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VT307-7DZ1-01F-Q数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VT307-7DZ1-01F-Q VT307-7DZ1-01F-Q数据手册

VT307-7DZ1-01F-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
