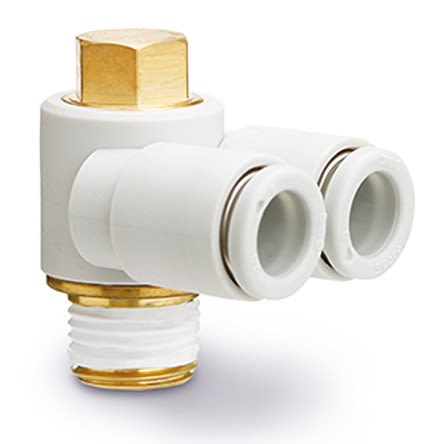

KQ2Z04-M5A

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 2810589
供应商: 海外现货
标准整包数: 10
SMC 气动/液压/传动设备 KQ2Z04-M5A

KQ2Z04-M5A概述

    Miniature One-touch Fittings: Series KQ2 技术手册解析

    产品简介


    Miniature One-touch Fittings 系列 KQ2 是一款适用于空气和水介质的管路连接装置,具有轻量级、紧凑型设计。系列 KQ2 包含多种型号,如直通接头、弯头、三通和四通接头等,能够广泛应用于工业自动化、机器人技术和气动控制系统等领域。

    技术参数


    | 参数 | 规格 |

    | 适用管径 | Φ2mm, Φ3.2mm, Φ4mm, Φ6mm, Φ8mm, Φ10mm, Φ12mm, Φ16mm |
    | 连接螺纹 | M, R, Rc, UNF, NPT |
    | 材质 | 铜(镀镍), 不锈钢 303, PBT, PP, 聚甲醛 (POM) |
    | 操作压力范围 | -100kPa 至 1MPa |
    | 证明压力 | 3MPa |
    | 工作温度范围 | -5°C 至 60°C,水:0°C 至 40°C(无冻结) |
    | 插入力 | 减少 30% |
    | 拔出力 | 减少 20% |

    产品特点和优势


    1. 轻量化设计:相比传统产品,重量减轻了 57%。
    2. 紧凑尺寸:在高度和水平方向上分别缩短了 24% 和 23%。
    3. 增强的插入/拔出操作:提供更顺畅的操作体验,插入力减少 30%,拔出力减少 20%。
    4. 多级安装:允许管道进行多层布局,适用于受限空间的管路布置。
    5. 密封性能提升:通过特殊形状确保更好的密封效果,同时降低插入阻力。

    应用案例和使用建议


    系列 KQ2 可以在各种工业环境中使用,例如:
    - 机器人手臂:轻量化设计使得它非常适合在需要精确定位和空间限制的应用中。
    - 气动控制系统:紧凑的设计和高密封性使其适用于气压驱动的系统。
    - 自动化流水线:多级安装和灵活的连接方式使其适用于复杂流水线的布局。
    使用建议:
    - 由于其轻量化和紧凑设计,适用于需要减小空间占用和重量的应用。
    - 插入和拔出力的优化使操作更加方便,特别是在需要频繁调整管路布局的情况下。
    - 密封性能保证了系统的可靠运行,避免泄漏等问题。

    兼容性和支持


    - 兼容性:与多种管材兼容,如 FEP、PFA、尼龙、软尼龙、聚氨酯等。
    - 支持服务:制造商提供详细的安装指南和技术支持,帮助用户快速解决问题。

    常见问题与解决方案


    1. 插入或拔出困难
    - 解决方案:检查连接部位是否有杂质或损坏,必要时更换新的 O 形圈。
    2. 泄漏问题
    - 解决方案:确认密封圈正确安装并确保螺纹紧固到位。
    3. 温度异常导致性能下降
    - 解决方案:检查工作温度是否超出规定范围,并采取相应措施进行调节。

    总结和推荐


    综上所述,Miniature One-touch Fittings 系列 KQ2 以其独特的轻量化、紧凑设计和卓越的密封性能,在多个领域展现出强大的应用潜力。如果您正在寻找一个可靠的工业管路连接解决方案,KQ2 系列无疑是一个值得推荐的选择。

KQ2Z04-M5A参数

参数
安装方式 螺纹安装

KQ2Z04-M5A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2Z04-M5A数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC KQ2Z04-M5A KQ2Z04-M5A数据手册

KQ2Z04-M5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 710.9397
库存: 19
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 710.93
直接购买
加入购物车
