VQ21A1-5YZ-C6-F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 4943311
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VQ21A1-5YZ-C6-F-Q

VQ21A1-5YZ-C6-F-Q概述


    产品简介

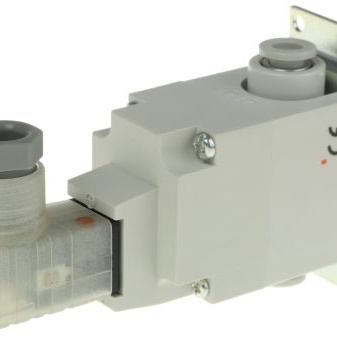

    本产品为系列VQ20/30的2通电磁阀,专用于干燥空气的操作。它们设计用于高压操作,能够提供大流量容量,并具备快速响应能力。这些电磁阀采用紧凑轻便的设计,同时易于布线,内置了一触式接头,便于安装。其防护等级达到IP65,适用于防尘和抗喷水环境。此外,系列VQ20/30还提供了DIN连接器选项,使得安装更加便捷。产品广泛应用于空气吹扫、工件吹扫等领域。

    技术参数


    - 重量:VQ20为46克,VQ30为80克。
    - 有效面积:VQ20为9平方毫米(对应每分钟491立方厘米的流速),VQ30为17.5平方毫米(对应每分钟981立方厘米的流速)。
    - 最高工作压力:0.5MPa(VQ20)至0.6MPa(VQ30)。
    - 最小操作压力差:0.01MPa。
    - 响应时间:高响应类型下,VQ20为7毫秒或更少,VQ30为20毫秒或更少。
    - 电源:直流电压可选24VDC、12VDC,交流电压可选100VAC、110VAC、200VAC。
    - 功耗:连续工作时,直流电路的能耗为0.6瓦(保持电流),交流电路的能耗为2.9瓦(激励电流)。
    - 操作环境温度:-10°C至50°C。
    - 安装方式:支持DIN导轨安装和支架安装。
    - 手动操作:仅限于DIN终端型,需要小螺丝刀进行手动操作。
    - 密封材料:氟橡胶,适用于干燥空气。

    产品特点和优势


    - 紧凑轻便:产品设计紧凑且重量轻,便于安装和使用。
    - 高速响应:最高响应速度为7毫秒(VQ20)和20毫秒(VQ30),确保快速操作。
    - 易于布线:内置一触式接头,简化布线过程。
    - 高频率操作可能性:能够在高频操作下保持长寿命。
    - 高防护等级:IP65级别的防尘和喷水保护,增强耐用性。
    - 多种供电选择:提供多种电压选项,适应不同需求。

    应用案例和使用建议


    - 空气吹扫:适用于自动化生产线中的清洁工作,可迅速清除产品表面灰尘。
    - 工件吹扫:在精密机械加工过程中,对零件进行清洁处理。

    建议:
    - 确保供气为干燥空气,避免因水分或油雾导致的故障。
    - 使用合适的工具进行手动操作,确保安全。

    兼容性和支持


    - 兼容性:与标准DIN导轨兼容,便于安装在现有的控制系统中。
    - 支持:厂商提供详细的使用指南和技术支持,包括紧急情况下的手动操作方法。

    常见问题与解决方案


    - 问题1:电磁阀无法正常工作。
    - 解决办法:检查供电电压是否符合要求,确认空气是否为干燥状态。
    - 问题2:响应时间不符合预期。
    - 解决办法:检查电磁阀的工作压力是否处于正常范围。
    - 问题3:手动操作失效。
    - 解决办法:确保操作工具符合规格,检查是否有机械损坏。

    总结和推荐


    综上所述,系列VQ20/30的2通电磁阀是一款高性能的产品,适用于多种工业应用场景。其紧凑轻便的设计、快速响应时间和高防护等级使其在市场上具有较强的竞争力。强烈推荐在空气吹扫和工件清洁等应用中使用该产品。

VQ21A1-5YZ-C6-F-Q厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VQ21A1-5YZ-C6-F-Q数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VQ21A1-5YZ-C6-F-Q VQ21A1-5YZ-C6-F-Q数据手册
