G46-10-01-L

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 2810719
供应商: 欧时
标准整包数: 1
SMC 气动/液压/传动设备 G46-10-01-L

G46-10-01-L概述

    压力表技术手册

    1. 产品简介


    本产品为压力表,分为G36-L和G46-L系列,主要用于工业自动化控制、液压系统及气动系统中。这些压力表通过检测流体(空气)的压力变化来监控系统的运行状态,从而确保系统正常运转。其显示精度达到±3% F.S.,能够提供清晰、准确的压力读数。

    2. 技术参数


    - 产品型号:G36-L, G46-L
    - 接口尺寸:R 1/8, R 1/4
    - 流体类型:空气
    - 显示精度:±3% F.S.
    - 材料:黄铜、镀锌钢、聚碳酸酯
    - 质量:0.04 kg - 0.05 kg
    - 最大显示压力范围:0至0.2 MPa, 0至0.4 MPa, 0至1.0 MPa
    - 最小设置范围:0.01 MPa - 0.1 MPa
    - 最大设置范围:0.05 MPa - 0.5 MPa
    - 连接螺纹:R 1/8, R 1/4
    - 温度条件:20°C(±5°C),其他情况±6°C F.S.

    3. 产品特点和优势


    - 精确度高:具备±3% F.S.的显示精度,确保压力测量准确无误。
    - 广泛适用性:适用于多种不同的流体(如空气),适合各种工业应用场景。
    - 安装简便:具有标准的R 1/8和R 1/4接口,方便安装与维护。

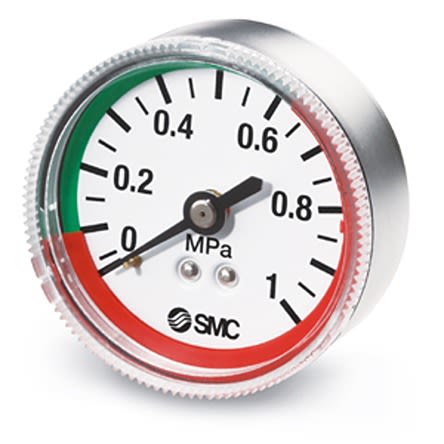

    - 可视化绿区和红区:绿区表示安全操作范围,红区表示异常情况,帮助快速识别压力状态。

    4. 应用案例和使用建议


    应用案例:G36-L和G46-L压力表常用于工厂自动化生产线中监测液压系统压力,以及气动系统的压力控制。
    使用建议:
    - 在安装时避免过度紧固,建议扭矩值分别为:R 1/8: 7-9 N·m,R 1/4: 12-14 N·m。
    - 当使用其他非空气流体时,请咨询SMC以确认流体兼容性。
    - 不要超过最大显示压力值,以免导致设备故障。

    5. 兼容性和支持


    G36-L和G46-L压力表与其他工业自动化控制系统兼容,且提供了详细的安装和维护指南。如果您需要进一步的技术支持,可以联系制造商获取相关信息。

    6. 常见问题与解决方案


    - 问题一:安装过程中如何避免损坏?
    - 解决方案:在安装时注意不要过度紧固,确保扭矩值符合要求。

    - 问题二:如何判断何时更换压力表?
    - 解决方案:如果发现显示精度下降或无法正确显示压力,可能需要更换新的压力表。

    7. 总结和推荐


    综上所述,G36-L和G46-L压力表以其高精度、可靠性和易用性在市场上具有显著的竞争优势。特别是在液压和气动系统中,它能有效地监控系统压力并提供即时反馈。因此,我们强烈推荐使用该款压力表。

G46-10-01-L厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

G46-10-01-L数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC G46-10-01-L G46-10-01-L数据手册

G46-10-01-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.6206 ¥ 140.4441
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 140.44
直接购买
加入购物车
