首页  >  产品百科  >  ZH10DSA-06-01-08

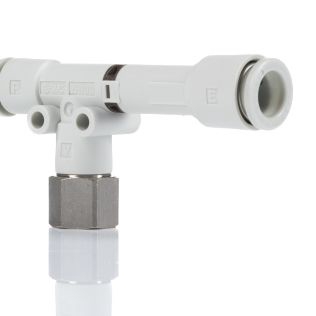

ZH10DSA-06-01-08

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC, ZH系列 真空发生器, RC 1/8出气口, 最大真空压力-90kPa, 最大输入压力0.45Mpa, 1mm喷嘴直径
供应商型号: 1765411
供应商: 海外现货
标准整包数: 1

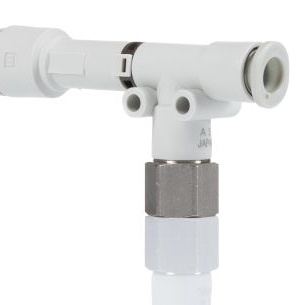

SMC 气动/液压/传动设备 ZH10DSA-06-01-08

ZH10DSA-06-01-08概述

    电子元器件产品技术手册解析
    本文旨在详细介绍一款真空喷射器(ZH系列)的技术规格和应用特性,以便您全面了解其特性和适用范围。这款真空喷射器以其紧凑轻巧的设计和高性能在多个行业得到广泛应用。以下是对其技术和应用的详细解析。

    产品简介


    真空喷射器是一种高效能的气动设备,主要应用于工业自动化和机器人领域的真空吸附操作。该系列产品由ZH05D至ZH20D组成,涵盖了多种尺寸型号,适用于不同场景的需求。主要功能包括高效的真空吸附能力、快速的抽吸流速以及低能耗。

    技术参数


    以下为ZH系列真空喷射器的主要技术规格:
    - Nozzle 尺寸: 0.5 mm 到 2.0 mm。
    - 真空压力达到: Type S:最高可达 -90 kPa;Type L:最高可达 -48 kPa(对于ZH05到ZH13D),-66 kPa(对于ZH15到ZH20D)。
    - 最大吸气流速: 最高可达155 L/min (ANR)。
    - 空气消耗量: 最高可达196 L/min (ANR)。
    - 重量: 最重为23.3克。
    - 电流模型: 直接安装式。
    - 操作温度范围: -5℃ 至 50℃。
    - 适用管材: FEP, PFA, 尼龙, 柔软尼龙, 聚氨酯。

    产品特点和优势


    1. 紧凑轻便: 最大减重比例高达74%,使安装更加灵活方便。
    2. 多种连接方式: 提供直接安装、L型支架安装、标准支架安装和DIN导轨安装等多种安装方式。
    3. 高性能: 真空吸附能力强,能够满足各种严苛的工作条件。

    应用案例和使用建议


    根据技术手册,这些真空喷射器广泛应用于机械手臂的末端执行器、工件搬运、包装等行业。例如,在一个精密组装生产线中,这些设备可以用来吸附和移动小型零件。对于使用环境和具体要求,建议在正式使用前进行充分测试和调整,以确保设备的最佳性能。

    兼容性和支持


    - 兼容性: 与一系列空气准备设备和阀组件兼容,如2端口阀、3端口阀、5端口阀等。
    - 厂商支持: 提供详尽的安全指南和操作注意事项,确保用户的操作安全。此外,产品说明书还提供了详细的安装指导和技术支持信息。

    常见问题与解决方案


    - Q: 设备无法产生真空
    - A: 检查压缩空气是否符合要求,确认空气过滤器是否清洁。
    - Q: 吸气流速不稳定
    - A: 检查进气管道是否有泄漏或堵塞,确保所有接口连接紧密。

    总结和推荐


    综合来看,ZH系列真空喷射器凭借其卓越的性能、多样的安装选项以及广泛的适用性,成为许多工业应用的理想选择。无论是对设备性能有较高要求的应用场合,还是需要紧凑设计的场所,这些真空喷射器都能提供稳定可靠的支持。因此,我们强烈推荐此产品。
    通过上述解析,相信您已经对ZH系列真空喷射器有了深入的了解,能够更好地选择和使用这款高效能的设备。

ZH10DSA-06-01-08厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZH10DSA-06-01-08数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC ZH10DSA-06-01-08 ZH10DSA-06-01-08数据手册

ZH10DSA-06-01-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 127.8979
10+ ¥ 125.3378
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
