VHS20-F01A

产品分类: 气动/液压/传动设备
厂牌: SMC

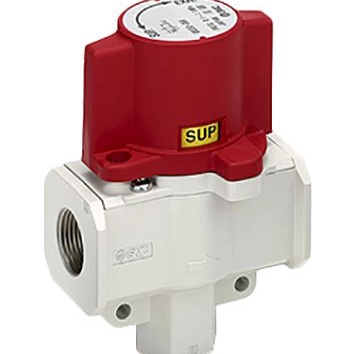

产品描述: SMC 手动气动控制阀, VHS20系列, 2位, 3通道, G 1/8螺纹接口
供应商型号: 8903272
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VHS20-F01A

VHS20-F01A概述


    产品简介


    VHS系列是双作用和单作用压力释放三通阀,具备锁定孔设计,符合OSHA标准(职业安全与健康管理标准)。这些阀门主要用于气动系统的安全控制,能够有效防止意外气源供应问题导致的事故。产品分为单作用系列(VHS20/30/40/50)和双作用系列(VHS2510/3510/4510/5510),可广泛应用于工业自动化、机械控制及压缩空气系统等领域。

    技术参数


    - 操作温度范围:-5°C至60°C(无冻结)
    - 工作压力范围:0.1至1.0MPa
    - 切换角度:90°
    - 材料:
    - 阀体:铝
    - 手柄/顶盖:阻燃PBT(符合UL-94 V-0标准)
    - 流速特性:不同规格的流速参数见下表
    - 重量:单作用系列从190g到247g不等,双作用系列从293g到532g不等
    - 尺寸规格:多种尺寸规格可供选择,详见技术手册
    | 规格 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
    ||
    | 流速 [dm³/s·bar] | 2.4 | 3.3 | 6.4 | 8.3 | 7.3 | 10.9 |

    产品特点和优势


    VHS系列阀门具有以下显著特点和优势:
    1. 节能高效:具有节能功能,通过双动作设计节省能源。
    2. 轻量化设计:相较于同类产品,VHS系列阀门重量更轻,方便安装和维护。
    3. 安全性高:具备锁定孔设计,符合OSHA标准,确保设备在维护时的安全。
    4. 流速特性优良:具备不同的流速特性,适用于不同应用场景的需求。
    5. 模块化组合:可以与模组式F.R.L.组合使用,增加灵活性。

    应用案例和使用建议


    应用案例
    VHS系列阀门广泛应用于机械控制和工业自动化领域,特别是在需要高效气动控制和安全保护的应用场合。例如,在压缩空气系统中,这些阀门用于实现精确的压力控制和安全防护。
    使用建议
    1. 正确连接管路:确保按照正确的方向连接管路,避免错误连接导致的功能故障。
    2. 定期检查和维护:定期检查阀门的状态,确保其正常运行。
    3. 使用过滤器:安装适当的空气过滤器和除湿器,以减少水分和其他杂质对阀门的影响。

    兼容性和支持


    VHS系列阀门支持与模组式F.R.L.(过滤器-调节器-润滑器)组件组合使用,增强了其在复杂系统中的适应性和兼容性。制造商提供了详细的技术支持和维护服务,以帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 管路连接错误 | 确认所有接口标识符,并按正确的顺序连接。 |
    | 气体压力过高 | 检查并调整气源压力,确保不超过规定的最大压力。 |
    | 设备故障 | 参照手册进行初步检查,必要时联系专业维修人员。 |

    总结和推荐


    综上所述,VHS系列阀门凭借其卓越的流速特性、高安全性及模块化设计,在众多应用场景中表现出色。其独特的节能和轻量化设计使其在市场上具有很强的竞争力。对于需要高效、安全和灵活的气动控制系统的企业来说,VHS系列阀门是一个值得信赖的选择。因此,我们强烈推荐使用VHS系列阀门,尤其是在需要高效气动控制和安全防护的应用场合。

VHS20-F01A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。
