VT307-3D1-01F-Q

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 7975055
供应商: 海外现货
标准整包数: 1

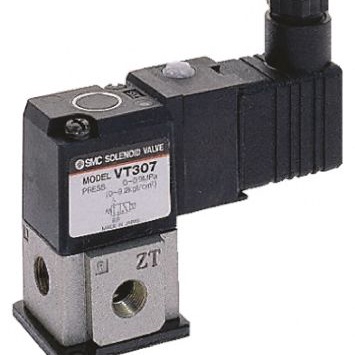

SMC 气动/液压/传动设备 VT307-3D1-01F-Q

VT307-3D1-01F-Q概述


    产品简介


    本篇技术手册介绍了SMC公司生产的VT307系列直接操作型直动式电磁阀。这种阀广泛应用于工业自动化领域,如真空泵和真空垫等场合。VT307系列包括标准型、节能型、真空规格型等多种选项,以满足不同的应用需求。其独特的设计使得它不仅具有高效能,而且还能在各种极端条件下保持稳定的性能表现。

    技术参数


    | 参数 | 描述 |

    | 工作压力范围 | -101.2 kPa 到 0.1 MPa |
    | 环境和流体温度 | -10到50°C(无冻结) |
    | 响应时间 | ≤20ms(0.5MPa时) |
    | 最大操作频率 | 10Hz |
    | 流量特性 | Q(L/min):187(标准型),102(真空规格型) |
    | 功耗 | 标准型:4W;节能型:1.8W |
    | 额定电压 | 24VDC,110VAC,220VAC等 |

    产品特点和优势


    VT307系列电磁阀具有以下显著特点:
    1. 多用途:单个阀门可提供多种阀功能,适应多种应用场合。
    2. 低浓度臭氧耐受:适用于低浓度臭氧环境。
    3. 密封材料耐用:主阀采用HNBR橡胶密封材料,具有较高的耐磨性。
    4. 能效高:节能型设计,降低能耗至1.8W,相比传统型号减少消耗高达50%。
    5. 安装简便:尺寸兼容现有产品,便于更换升级。

    应用案例和使用建议


    应用案例
    VT307系列电磁阀广泛应用于如下领域:
    - 真空应用:例如真空泵和真空垫等。
    - 气动控制:如气缸驱动系统。
    使用建议
    1. 在安装过程中确保所有接口干净无杂质,避免异物进入导致泄露。
    2. 定期检查和维护,特别是对于连续工作的应用,建议至少每月通电一次。
    3. 考虑使用轻/浪涌电压抑制器来保护电路。

    兼容性和支持


    VT307系列电磁阀具有较好的通用性,可与其他SMC公司的产品配套使用。厂家提供了详细的安装指南和技术支持服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    1. 如何防止空气泄漏?
    - 解决方法:定期检查密封圈状态并及时更换磨损部件。

    2. 阀体出现故障?
    - 解决方法:根据手册指示进行清洁和润滑,或联系技术支持。
    3. 安装不当?
    - 解决方法:确保螺丝均匀拧紧,按照图纸正确装配。

    总结和推荐


    总体而言,VT307系列电磁阀是一款集高性能、高可靠性和易安装于一身的产品。它在多种工业环境中表现出色,特别是对于需要高效能和耐用性的应用场合。对于追求高性能且对成本有一定敏感度的应用,强烈推荐使用VT307系列电磁阀。

VT307-3D1-01F-Q厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VT307-3D1-01F-Q数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VT307-3D1-01F-Q VT307-3D1-01F-Q数据手册

VT307-3D1-01F-Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
