VQ110-5LO

产品分类: 气动/液压/传动设备
厂牌: SMC

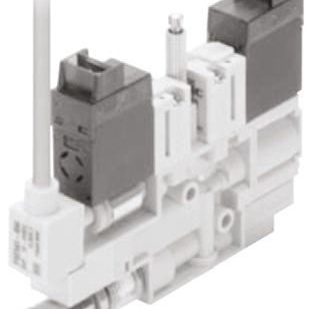

产品描述: SMC 气动电磁阀, VQ100系列, 汇流板安装, 19.63NL/min, 24V 直流线圈电压, 3/2通道
供应商型号: 7013328
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VQ110-5LO

VQ110-5LO概述


    产品简介


    产品类型:
    本产品为紧凑型3端口电磁阀,型号系列为VQ100。广泛应用于气动控制系统、工业自动化设备、机械手等需要快速响应和高稳定性的场合。
    主要功能:
    - 高响应速度: 开关时间仅为3.5毫秒(开)和2毫秒(关),带光/浪涌电压抑制器时的开关精度可达±1毫秒。
    - 长寿命设计: 超过2亿次循环测试(符合SMC标准)。
    - 大流量: 尽管体积小巧,但仍能提供较大的流量容量。
    - 铜质接触件无泄漏: 接触部分采用非铜材料,可在不同工况下使用。
    应用领域:
    适用于工业自动化、机器人技术、汽车制造、食品加工等需要高精度和高速度控制的应用场景。

    技术参数


    - 尺寸与重量: 体宽9.8毫米,不同型号的流量系数范围在0.055至0.14dm³/(s·bar)之间。
    - 温度范围: 工作温度范围为-10℃至50℃。
    - 电源要求: 可选DC 24V、12V及AC 100V、200V。
    - 电气参数: 额定电流在1W到1.5W之间,最大可承受电压波动±10%。
    - 寿命: 在SMC标准测试条件下,使用寿命超过2亿次操作。
    - 响应时间: 开启时间不超过3.5毫秒,关闭时间不超过2毫秒。
    - 安装接口: 提供L插头连接器和M插头连接器,方便连接和断开操作。
    - 电磁保护: 配备光/浪涌电压抑制器,以确保稳定的电控性能。

    产品特点和优势


    - 卓越性能: 本产品具有超高的响应速度、长期稳定性和长寿命。
    - 结构紧凑: 尽管尺寸较小,但依然能够提供较大的流量。
    - 多种型号选择: 提供多种型号和规格,以满足不同应用需求。
    - 安装简便: 提供手动复位操作和多种安装方式,操作简单且易于维护。
    - 安全可靠: 铜质接触件无泄漏,确保系统的可靠性与安全性。

    应用案例和使用建议


    应用案例:
    1. 气动控制系统: 在气动控制回路中作为关键组件,用于控制气体流动。
    2. 工业自动化设备: 用于工业自动化设备的气动控制系统中,提高生产效率。
    3. 机器人技术: 在机器人的执行机构中使用,以实现精确的位置控制和运动控制。
    4. 汽车制造: 在汽车生产线中,控制喷涂设备中的气流,以保证喷涂质量。
    5. 食品加工: 用于控制食品加工过程中的气压和气流,以确保卫生和安全。
    使用建议:
    1. 正确的接线: 确保所有电气连接正确无误,以防止电气故障。
    2. 操作安全: 手动复位操作前必须确认无危险,避免意外启动导致设备损坏或人员伤害。
    3. 维护保养: 定期检查阀门的工作状态,及时更换磨损部件,以延长产品使用寿命。

    兼容性和支持


    - 兼容性: 产品支持多种接口和电气规格,与市面上多数PLC和控制系统兼容。
    - 技术支持: SMC公司提供详尽的技术文档和售后支持,帮助客户解决问题并优化系统性能。
    - 备件供应: 提供全面的配件和替换件,便于进行维护和修理。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 手动复位操作后无法保持 | 检查电磁阀内部弹簧是否损坏 |
    | 电磁阀响应速度慢 | 检查供电电压是否正常,重新连接电气线路 |
    | 电磁阀频繁出现漏气 | 检查密封圈是否老化或损坏,必要时更换 |

    总结和推荐


    总结:
    该产品以其高响应速度、稳定性、长寿命以及紧凑的设计获得了用户的高度认可。它在多种工业应用中表现出色,特别是对于需要精确控制和高频率操作的场合。
    推荐:
    鉴于该产品的高性能、易用性和可靠性,强烈推荐在气动控制系统、工业自动化设备等领域使用。同时,建议在使用过程中严格遵循操作指南和安全规定,以确保最佳性能和延长产品寿命。

VQ110-5LO参数

参数
长*宽*高 35.1mm(长度)*41.7mm(高度)
安装方式 板安装

VQ110-5LO厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VQ110-5LO数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VQ110-5LO VQ110-5LO数据手册
