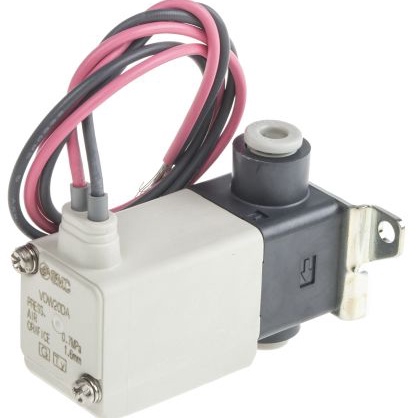

VDW20DA

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 气动电磁阀, VDW系列, M5 x 0.8接口, 24V 直流线圈电压, 2通道
供应商型号: 8929984
供应商: 欧时
标准整包数: 1
SMC 气动/液压/传动设备 VDW20DA

VDW20DA概述

    Compact Direct Operated 2 Port Solenoid Valve (Series VDW)

    1. 产品简介


    Compact Direct Operated 2 Port Solenoid Valve (Series VDW) 是一种广泛应用于工业自动化和控制系统的电子元件。这类阀门主要功能是通过电磁力驱动阀芯,以实现对气流、水和油介质的开关控制。其主要应用场景包括但不限于压缩空气系统、水处理设备、以及各类流体控制系统。

    2. 技术参数


    - 基本规格
    - 额定电压:24 VDC(其他特殊电压:12 VDC、24 VAC、100 VAC、110 VAC、200 VAC、230 VAC、48 VAC、220 VAC、240 VAC)
    - 工作温度范围:-10°C 至 50°C
    - 最大系统压力:0.7 MPa(适用于空气),0.4 MPa(适用于真空),0.9 MPa(适用于水)
    - 机械性能
    - 重量:2.5 W(尺寸 1),3 W(尺寸 2)
    - 材料选项:铝、黄铜、不锈钢、树脂(PPS)
    - 电气性能
    - 功耗:2.5 W(尺寸 1),3 W(尺寸 2)
    - 电流波动允许范围:±10%
    - 绝缘等级:Class B

    3. 产品特点和优势


    - 轻量化设计:与传统黄铜和不锈钢结构相比,采用了铝和树脂材料,使得产品更加轻便。
    - 低噪音操作:特别设计的橡胶阻尼器减少金属噪音。
    - 紧凑型设计:特别适用于空间受限的应用场合。
    - 多种接口选择:提供螺纹和快插接口选择,便于安装。
    - 环保特性:符合RoHS标准,支持低浓度臭氧抗性(FKM密封材料)。

    4. 应用案例和使用建议


    应用案例:该阀门广泛应用于压缩空气系统、水处理设备及流体控制装置中。例如,在气动夹持系统中,用于控制气缸的进气和排气;在水处理过程中,用于控制水流量。
    使用建议:
    - 在选用密封材料时,需根据所用介质(空气、水、真空或油)选择合适的NBR或FKM密封材料。
    - 确保电源电压符合额定值,避免过压或欠压导致损坏。
    - 在寒冷环境中使用时,需采取防冻措施,防止内部液体冻结。
    - 定期检查并清洗过滤器,防止杂质进入影响阀体正常运行。

    5. 兼容性和支持


    - 兼容性:可以与多种管径的管道配套使用,如M5、1/8英寸至1/2英寸等。可选配不同的密封材料和特殊螺纹以满足不同需求。
    - 技术支持:SMC提供详尽的技术文档、安装指南和维修服务。如有任何疑问,可联系当地销售代表或访问官方网站获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何处理内部泄漏?
    - 解决方案:检查密封材料是否老化,必要时更换。确保管道连接紧固无误。
    - 问题2:如何解决外部泄漏?
    - 解决方案:检查各接头处的密封圈是否完好,重新安装密封圈并拧紧螺丝。
    - 问题3:如何应对低温环境下的操作?
    - 解决方案:在低温环境下使用时,应采取适当的防冻措施,如安装保温层或定期排水。

    7. 总结和推荐


    总结:该系列阀门凭借其紧凑设计、高效能、高可靠性等特点,在众多应用场合中表现出色。特别是其轻量化设计和低噪音操作,使其在需要高度稳定性和噪音控制的场合中尤为突出。
    推荐:对于需要控制气流、水或油的应用场合,特别是在空间有限且要求高性能的情况下,推荐使用SMC公司的Compact Direct Operated 2 Port Solenoid Valve(Series VDW)。这款产品不仅具备优秀的技术参数,而且提供了完善的售后服务和技术支持,是一款值得信赖的选择。

VDW20DA厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VDW20DA数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VDW20DA VDW20DA数据手册
