首页  >  产品百科  >  IR2020-F02

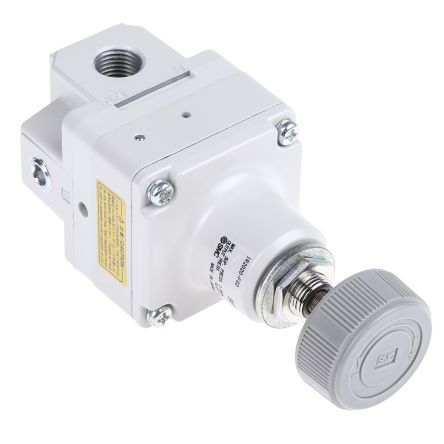

IR2020-F02

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述:
供应商型号: 453625
供应商: 欧时
标准整包数: 1
SMC 气动/液压/传动设备 IR2020-F02

IR2020-F02概述


    产品简介


    CAT.E611-B-UK 是一款高精度的压力调节器,属于系列 IR1000、IR2000 和 IR3000。这些压力调节器主要应用于工业自动化、流体控制系统等领域,具备高精度、快速响应的特点。系列 IR1000 到 IR3000 的加入,为用户提供了更广泛的流量范围选择,从约 200 升/分钟到约 6000 升/分钟。

    技术参数


    - 流量范围:200 升/分钟至 6000 升/分钟(ANR)
    - 最大设定压力:0.8 MPa(IR1000/2000),1.0 MPa(IR3000)
    - 端口尺寸:Rc(PT) 1/8, 1/4, 3/8, 1/2
    - 重量:IR1000 (140克),IR2000 (300克),IR3000 (640克)
    - 环境温度:-5°C 至 60°C(无冻结)
    - 压力波动敏感度:±0.2% F.S.

    产品特点和优势


    - 紧凑轻便:IR1000 宽 35mm,重 140 克;IR2000 宽 50mm,重 300 克;IR3000 宽 66mm,重 640 克。相比同类产品重量减轻 6%-36%。
    - 压力设置精度高:设定压力波动灵敏度高达 ±0.2% F.S.。
    - 可逆安装:压力表和支架可以从两个方向安装。
    - 高性能:与 SMC IR201 和 IR401 相比,溢流性能提高了近 5 倍。

    应用案例和使用建议


    应用案例
    - 恒定流体压力控制:适用于需要精确压力控制的应用,如驱动滚轮、平衡和驱动系统。
    - 多级控制:可用于工件压紧力的多级控制,例如包装机中的压力调节。
    - 泄漏测试电路:用于接触压力控制的泄漏测试电路。
    使用建议
    - 在使用过程中,确保最小差压保持在指定范围内(对于 IR1000 和 IR2000 为 0.05 MPa,对于 IR3000 为 0.1 MPa)。
    - 根据实际应用需求选择合适的端口尺寸和型号。
    - 定期检查压力表和接口,确保其正确安装和无泄漏。

    兼容性和支持


    - 可与空气滤清器(AF)和油雾分离器(AFM)组合使用,适用于各种模块化应用。
    - 提供定制规格的产品(除了系列 IR2120 和 IR3000),以满足特定客户需求。

    常见问题与解决方案


    - 问题:压力调节不准确
    - 解决方案:检查最小差压是否符合要求,调整设定压力以适应变化。
    - 问题:泄漏
    - 解决方案:定期检查所有连接点,确保接口密封良好,必要时更换损坏部件。
    - 问题:无法达到所需流量
    - 解决方案:确认实际工况下的流量需求,检查系统管路是否存在阻塞。

    总结和推荐


    CAT.E611-B-UK 系列压力调节器凭借其出色的性能、紧凑设计和广泛应用能力,在工业自动化和流体控制系统领域具有显著的竞争优势。适用于多种精密控制场合,特别是需要高精度和稳定性的应用场景。强烈推荐在工业自动化项目中采用这款高效、可靠的精密压力调节器。

IR2020-F02厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

IR2020-F02数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC IR2020-F02 IR2020-F02数据手册

IR2020-F02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 152.9897 ¥ 1292.7632
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1292.76
直接购买
加入购物车
