KQ2LF12-02A

产品分类: 气动/液压/传动设备
厂牌: SMC

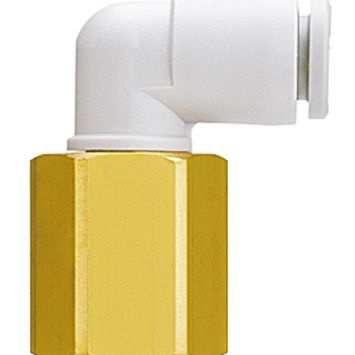

产品描述: SMC 螺纹弯头 气动接头, KQ2系列, Rc 1/4 包容式转推入式 12 mm, PBT的制
供应商型号: 7715588
供应商: 欧时
标准整包数: 5
SMC 气动/液压/传动设备 KQ2LF12-02A

KQ2LF12-02A概述

    Miniature One-touch Fittings Series KQ2 技术手册

    产品简介


    Miniature One-touch Fittings 系列 KQ2 是一种高效、紧凑的管路连接解决方案。KQ2 系列继承了之前 KJ 和 KQ 系列的特点,并在此基础上进行了改进和增强。这些部件适用于广泛的工业应用,包括气动、液压系统和各种机械设备中的管路连接。KQ2 系列具有轻量化、紧凑设计的特点,使其成为安装空间有限的应用的理想选择。

    技术参数


    - 尺寸和重量
    - 高度方向缩短 24%
    - 水平方向缩短 23%
    - 减重 57%

    - 适用管材
    - 管材外径(O.D.): ø2, ø3.2, ø4, ø6, ø8, ø10, ø12, ø16 mm

    - 连接螺纹
    - 公制螺纹: M, R, Rc
    - 英寸螺纹: UNF, NPT
    - 密封方式
    - 直接密封:2 种密封方法

    - 材料
    - 螺纹部分: 黄铜或镀镍黄铜
    - 密封圈: NBR 材料
    - 最大压力
    - 操作压力范围: -100 kPa 到 1 MPa
    - 试验压力: 3 MPa

    - 温度范围
    - 工作温度: -5℃ 至 60℃
    - 水介质温度: 0℃ 至 40℃ (无冻结)

    产品特点和优势


    - 轻量化和紧凑设计:相比前代产品更轻更小,减少安装空间需求。
    - 易于插入和拔出:插入力减少了 30%,拔出力减少了 20%。
    - 增强的管材固定力:提供更安全的固定,防止管材意外脱落。
    - 广泛的适用范围:可以应用于真空至 1 MPa 的广泛压力范围。
    - 多级管道布局:适合在狭小空间内进行多级管道布局。

    应用案例和使用建议


    - 气动控制系统:适合在气动控制系统中作为管路连接件,特别是在空间有限的场合。
    - 液压系统:适用于需要可靠密封和安全连接的液压系统。
    - 机械设备:可以在机械设备中用于管路的快速连接和拆卸,提高工作效率。
    使用建议:
    - 在安装时注意正确选择管材直径和螺纹型号。
    - 定期检查连接处是否有泄漏,确保安全使用。
    - 使用适当的密封剂以确保密封效果。

    兼容性和支持


    - 兼容性:与多种材质的管材兼容,如 FEP、PFA、尼龙、软尼龙、聚氨酯等。
    - 技术支持:厂商提供详细的安装指南和技术支持服务,确保客户能够顺利使用。

    常见问题与解决方案


    1. 问题:管材无法完全插入。
    - 解决方案:确认所选管材直径是否符合要求,适当调整插入角度或使用适当的润滑剂。

    2. 问题:连接处出现泄漏。
    - 解决方案:检查连接处是否安装正确并使用适当的密封剂。

    总结和推荐


    Miniature One-touch Fittings 系列 KQ2 是一款高性能、高可靠性的管路连接解决方案。其轻量化和紧凑设计使得安装更加灵活方便,广泛适用于气动、液压系统及机械设备中的管路连接。对于需要高效且可靠管路连接的用户来说,KQ2 系列是一个非常不错的选择。强烈推荐给需要高效率和多功能管路连接解决方案的用户。

KQ2LF12-02A参数

参数
安装方式 螺纹安装

KQ2LF12-02A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2LF12-02A数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC KQ2LF12-02A KQ2LF12-02A数据手册

KQ2LF12-02A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 9.4352 ¥ 79.7274
25+ $ 9.0836 ¥ 76.7561
50+ $ 8.6806 ¥ 73.351
库存: 5
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 398.63
