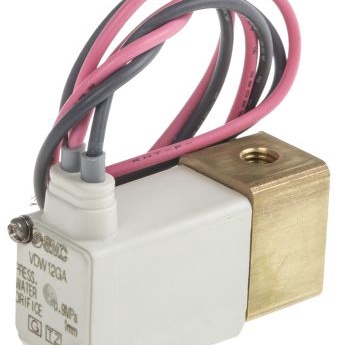

VDW12GA

产品分类: 气动/液压/传动设备
厂牌: SMC
产品描述: SMC 气动电磁阀, VDW系列, 推入式,6mm接口, 24V 直流线圈电压, 2通道
供应商型号: 8929996
供应商: 海外现货
标准整包数: 1
SMC 气动/液压/传动设备 VDW12GA

VDW12GA概述

    Compact Direct Operated 2 Port Solenoid Valve 系列VDW

    产品简介


    Compact Direct Operated 2 Port Solenoid Valve(紧凑型直接操作二位二通电磁阀)系列VDW是一种广泛应用于气动控制领域的高性能阀门。这种阀门采用直接操作设计,适用于空气、真空介质、水和油等多种流体。产品系列涵盖了多种材料和尺寸选择,包括铝、黄铜、不锈钢和树脂,以满足不同的应用需求。

    技术参数


    1. 工作环境
    - 温度范围:-10°C至50°C
    - 防护等级:IP65
    - 防火等级:UL94V-0
    2. 性能参数
    - 最大系统压力:0.9MPa
    - 额定电压:24VDC,100VAC, 110VAC, 200VAC, 230VAC, 220VAC, 240VAC, 48VAC, 24VAC
    - 电源消耗:2.5W(Size 1),3W(Size 2)
    - 漏泄率:内部泄漏量≤1cm³/min(铝材质),≤15cm³/min(树脂材质)
    - 密封材料:NBR(空气、水),FKM(真空)
    3. 结构材料
    - 轴承材料:铜+铁+树脂
    - 固定臂架材料:铁
    - 弹簧材料:不锈钢
    - 密封材料:NBR, FKM, 不锈钢, PPS树脂
    - 主体材料:铝、黄铜、不锈钢、树脂(One-touch装配型)
    4. 管径
    - 口径:1.0mm、1.6mm、2.3mm、3.2mm
    - 管径大小:M5, 1/8, 1/4, 1/2

    产品特点和优势


    - 轻量化设计:重量轻(100g,Size 1),方便安装。
    - 低噪音设计:通过橡胶减震器减少金属噪声。
    - 紧凑型设计:体积小,节省空间。
    - 高可靠性:改进的臂架耐久性设计,提升产品寿命。

    应用案例和使用建议


    1. 空气系统
    - 使用场合:空气压缩机控制,空气净化系统
    - 建议:根据应用选择合适的密封材料,注意定期检查密封性以确保运行稳定。
    2. 真空系统
    - 使用场合:实验室真空泵控制,工业抽真空设备
    - 建议:选择具有高真空适应性的密封材料(如FKM)以提高可靠性。
    3. 液体控制系统
    - 使用场合:水处理系统,化工液体输送
    - 建议:根据流体腐蚀性选择合适的主体材料,如不锈钢或黄铜。

    兼容性和支持


    该系列产品支持多种电气选项,包括特殊电压配置(如48VAC、220VAC、240VAC等),并具备标准G/NPT螺纹接口。厂商提供丰富的技术支持和服务,包括详细的安装指导和常见问题解答。

    常见问题与解决方案


    1. 阀体漏气
    - 解决方法:检查密封件是否有损坏,必要时更换新的密封圈。
    2. 阀体温度过高
    - 解决方法:确保通风良好,避免长时间连续工作导致过热。如果持续高温,考虑升级散热装置或选用更高效的材料。
    3. 电磁阀无法正常开关
    - 解决方法:检查电源连接是否正常,确认供电电压符合要求。若发现电路故障,则需进行相应的电路维修或更换损坏部件。

    总结和推荐


    该款Compact Direct Operated 2 Port Solenoid Valve 系列VDW凭借其卓越的性能、可靠的稳定性以及灵活的应用适配性,在气动控制领域拥有广泛的市场前景。我们强烈推荐它用于各种流体控制系统,特别是在需要高效、精确控制的应用场景中。无论是新系统的设计还是现有系统的升级改造,这款阀门都将是您的理想选择。

VDW12GA厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

VDW12GA数据手册

厂牌 PDF简要描述 下载
SMC 气动/液压/传动设备 SMC VDW12GA VDW12GA数据手册
