4208 ATN9

产品分类: 气动/液压/传动设备
厂牌: SKF
产品描述:
供应商型号: 506038
供应商: 欧时
标准整包数: 1

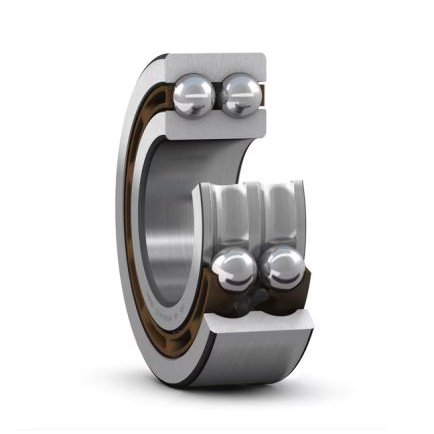

SKF 气动/液压/传动设备 4208 ATN9

4208 ATN9概述


    产品简介


    本文将详细介绍一款电子元器件——ATN9轴承的技术手册内容。ATN9轴承是一种具有高精度和长寿命的滚动轴承,广泛应用于工业机械、电机、汽车和其他需要高精度旋转运动的设备中。本轴承的设计旨在提供卓越的性能和可靠性,适用于多种复杂的工作环境。

    技术参数


    | 参数 | 数值 |

    | 外径(D)最小值 | 47 mm |
    | 外径(D)最大值 | 73 mm |
    | 倒角半径(r)最大值 | 1 mm |
    | 内径(d) | 40 mm |
    | 外径(D) | 80 mm |
    | 宽度(B) | 23 mm |
    | 轴颈直径(d1≈) | 54 mm |
    | 轴肩直径(D1≈) | 66 mm |
    | 轴肩倒角半径(r1,2)最小值 | 1.1 mm |
    | 基础动态载荷额定值(C) | 37.1 kN |
    | 基础静载荷额定值(C0) | 32.5 kN |
    | 疲劳极限负载(Pu) | 1.4 kN |
    | 参考转速 | 13000 r/min |
    | 极限转速 | 7000 r/min |
    | 最小径向负载系数(kr) | 0.05 |
    | 计算系数(f) | 0.15 |
    | 质量 | 0.5 kg |

    产品特点和优势


    ATN9轴承具备以下几个显著特点和优势:
    - 高精度设计:能够确保长期稳定运行,减少磨损和振动。
    - 大承载能力:基础动态载荷额定值高达37.1 kN,适用于各种高负荷应用场景。
    - 高转速性能:参考转速高达13000 r/min,适合高速旋转需求的应用场合。
    - 优异的耐久性:疲劳极限负载达到1.4 kN,保证长时间使用后的可靠性。

    应用案例和使用建议


    应用案例
    ATN9轴承常用于工业机械设备、发电机和电动机等领域。例如,在一台精密机床中,ATN9轴承用于支撑主轴,以实现高精度的旋转运动。
    使用建议
    1. 在安装时,请确保所有接触面清洁无杂质,以避免轴承过早损坏。
    2. 确保轴承内部润滑充分,根据具体工况选择合适的润滑脂或润滑油。
    3. 维护定期检查轴承运行状态,尤其是噪音和温度变化,及时发现问题并进行处理。

    兼容性和支持


    ATN9轴承可以与市面上常见的配套配件良好兼容。如果您需要更多支持,可以联系供应商或制造商获取进一步的技术咨询和售后服务。

    常见问题与解决方案


    1. 问题:轴承在运转过程中出现异常噪音
    - 解决方案:检查是否有异物进入轴承内部,或者是否存在润滑不足的情况。必要时请重新调整润滑脂的涂抹量。
    2. 问题:轴承温度过高
    - 解决方案:检查冷却系统是否正常工作,确认润滑是否足够。如果存在润滑不足,请更换新的润滑脂或润滑油。
    3. 问题:轴承寿命低于预期
    - 解决方案:检查运行条件是否符合产品要求,是否频繁超载运行。如是,则考虑更换为更高承载能力的轴承型号。

    总结和推荐


    综上所述,ATN9轴承是一款高精度、高性能的产品,特别适合于高负荷和高转速的应用场合。其优异的静态和动态承载能力,以及良好的耐用性使其成为市场上极具竞争力的选择。对于需要高精度旋转运动的应用,推荐选用ATN9轴承。
    如果您有任何疑问或需要更多帮助,请随时联系我们。

4208 ATN9厂商介绍

SKF公司是一家全球领先的轴承、密封件、机电一体化、服务和润滑系统的供应商,总部位于瑞典哥特堡。公司成立于1907年,拥有超过100年的历史。SKF的产品广泛应用于汽车、工业、****、铁路等多个领域。

SKF主营产品分类包括:
1. 轴承:包括深沟球轴承、自调心球轴承、圆柱滚子轴承、圆锥滚子轴承等。
2. 密封件:包括机械密封、油封、防尘盖等。
3. 机电一体化:包括电机、减速器、联轴器等。
4. 服务:包括轴承维修、润滑系统设计、状态监测等。
5. 润滑系统:包括油泵、油管、油杯等。

SKF的优势:
1. 技术领先:SKF拥有强大的研发实力,不断推出创新产品。
2. 品质可靠:SKF产品以高质量、高性能著称,广泛应用于各个领域。
3. 服务完善:SKF提供全方位的技术支持和售后服务,满足客户需求。
4. 品牌影响力:作为全球轴承行业的领导者,SKF享有很高的声誉和影响力。

4208 ATN9数据手册

厂牌 PDF简要描述 下载
SKF 气动/液压/传动设备 SKF 4208 ATN9 4208 ATN9数据手册
