EFM32WG-STK3800

产品描述: 32KB FLASH,NAND FLASH 32.768KHz,48MHz ARM® Cortex®-M4F 固定安装
供应商型号: ET-2409171
供应商: 海外现货
标准整包数: 1

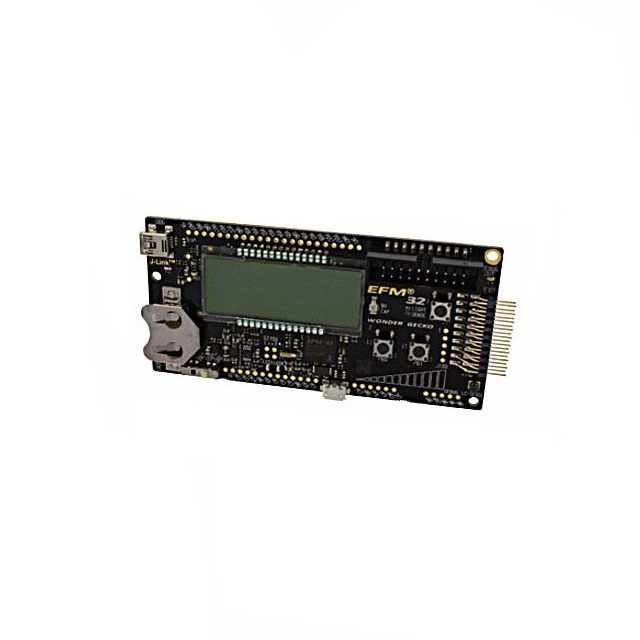

SILICON LABORATORIES 应用处理器与片上系统(SOC) EFM32WG-STK3800

EFM32WG-STK3800概述

    # 电子元器件产品技术手册

    产品简介


    本手册介绍了Silicon Labs公司的EFM32WG-STK3800开发套件,它是EFM32 Wonder Gecko微控制器系列的一个功能丰富的平台,专为评估、原型设计及应用开发而设计。EFM32 Wonder Gecko微控制器(MCU)内置ARM Cortex-M4F处理器内核。该开发套件包含传感器和其他外围设备,能够演示该MCU的许多能力。它不仅可以作为开发应用的起点,还能帮助工程师快速熟悉和使用EFM32 Wonder Gecko系列的微控制器。

    技术参数


    - 主要MCU型号: EFM32WG990F256
    - 内存配置: 256 KB Flash, 32 KB RAM
    - 能量监控系统: 高级能量监控系统用于精确电流跟踪
    - 调试工具: 集成Segger J-Link USB调试器/仿真器
    - 显示: 160段Energy Micro LCD显示屏
    - 扩展接口: 20针扩展头
    - 电源选项: USB和CR2032电池
    - 用户接口: 2个用户按钮、2个用户LED灯、一个触摸滑块
    - 传感器: 环境光传感器、感应电容式金属传感器
    - 存储: 32 MB NAND Flash
    - 其他: 0.03F超级电容器用于备份电源域,32.768kHz和48.000MHz晶体

    产品特点和优势


    - 低功耗设计: EFM32 Wonder Gecko是世界上最节能的微控制器之一,尤其适合需要长时间运行的应用。
    - 先进能量监控: 实时提供关于应用或原型设计的能量消耗信息,方便进行优化。
    - 集成调试器: 内置Segger J-Link USB调试器,支持外部目标调试。
    - 丰富外设: 包含传感器、显示器、存储等多种外设,便于开发复杂的应用。

    应用案例和使用建议


    应用案例
    该套件适用于各种低功耗应用开发,例如智能家居系统、便携式医疗设备、可穿戴技术等。通过使用套件中的传感器和LCD显示屏,开发者可以轻松实现环境监测、人机交互等功能。
    使用建议
    - 在使用高级能量监控系统时,确保MCU通过USB调试器供电。
    - 在项目开发初期,使用Simplicity Studio软件包中的工具进行初步的测试和调试。
    - 利用开发套件中的各种传感器,如环境光传感器和感应电容式金属传感器,以提高应用程序的功能性和用户友好性。

    兼容性和支持


    - 软件支持: 提供Simplicity Studio软件包,包含所有必要的工具、驱动程序、软件示例和文档。
    - 硬件兼容: 支持多种电源选择(USB、CR2032电池),并配备USB OTG连接器。
    - 技术支持: 开发者可以通过Silicon Labs官网获得技术支持和更新信息。

    常见问题与解决方案


    - 问题1: 无法正确读取电流数据。
    - 解决方案: 确保MCU通过USB调试器供电,校准高级能量监控系统。

    - 问题2: 调试过程中出现问题。
    - 解决方案: 检查J-Link USB电缆是否正确插入,并确认安装了最新的驱动程序。

    总结和推荐


    EFM32WG-STK3800开发套件凭借其高集成度和丰富的功能,非常适合从事低功耗应用开发的工程师和学生使用。它不仅提供了全面的硬件资源,还有强大的软件支持和广泛的文档,使得学习和使用EFM32 Wonder Gecko系列微控制器变得非常容易。如果你正在寻找一款高效能且易于上手的开发套件,EFM32WG-STK3800是一个极佳的选择。

EFM32WG-STK3800参数

参数
核心处理器 ARM® Cortex®-M4F
主要属性 -
I/O电压 -
接口类型 -
外设 -
内核数 -
最小工作供电电压 -
最大工作供电电压 -
最大时钟频率 32.768KHz,48MHz
程序存储器类型 FLASH,NAND FLASH
Flash大小 -
速度 -
RAM大小 32KB
安装方式 固定安装
零件状态 停产
包装方式 盒装

EFM32WG-STK3800厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

EFM32WG-STK3800数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 应用处理器与片上系统(SOC) SILICON LABORATORIES EFM32WG-STK3800 EFM32WG-STK3800数据手册

EFM32WG-STK3800封装设计

查看详情并下载
Symbol
Footprint
3D Model
