首页  >  产品百科  >  SI2493-C-FTR

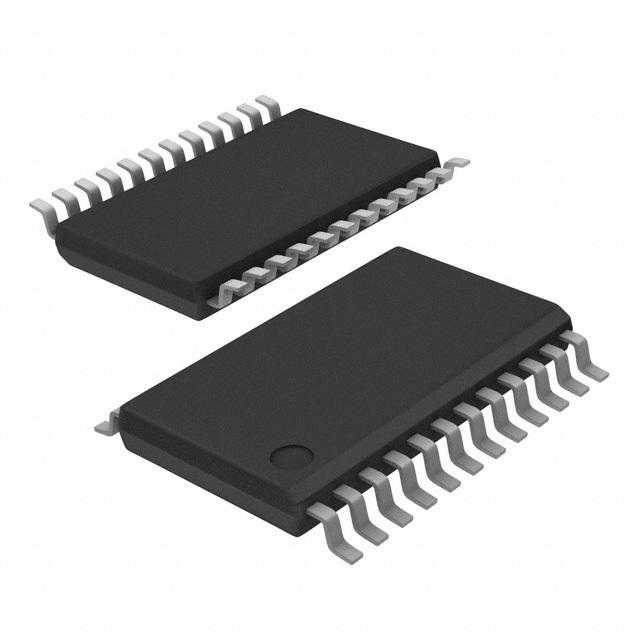

SI2493-C-FTR

产品分类: 调制解调器
产品描述: 3V 3.6V V.21,V.22,V.23,V.32,V.34,V.90,Bell 103,Bell 212A TSSOP-24 贴片安装 7.8mm*4.4mm*1mm
供应商型号: SEU-SI2493-C-FTR
供应商: 海外现货
标准整包数: 1
SILICON LABORATORIES 调制解调器 SI2493-C-FTR

SI2493-C-FTR概述


    产品简介


    Si2493 ISOmodem® 是由 Silicon Laboratories 推出的一款完整的 V.92 兼容嵌入式调制解调器芯片组,适用于各种数据传输应用。它提供了多种数据格式和速率,最高可达 56,000 bps 的全双工连接速度,通过公共交换电话网络(PSTN)实现通信。该调制解调器集成了直接访问安排(DAA)技术,实现了全球电话线接口的高度集成。由于其紧凑的设计和低外部组件需求,非常适合嵌入式调制解调器应用。

    技术参数


    电气特性
    - 电源电压 (VD):3.0 V 至 3.6 V
    - 工作温度范围:工业级(-40°C 至 85°C),商业级(0°C 至 70°C)
    典型应用电路(需要参见手册第 11 页的详细图表)
    - 环路特性:
    - 直流终端电压 (VTR):在不同电流负载下变化(从 0 V 到 6 V)
    - 直流环路电流 (ILP):最低为 10 mA,最高为 120 mA
    时钟频率
    - 默认:4.9152 MHz
    - 可选:32.768 kHz 或 27 MHz
    信号处理
    - 接收频率响应:低频段 -3 dBFS 为 5 Hz 至 200 Hz
    - 发射全尺度电平:1.1 V 峰值

    产品特点和优势


    集成度高
    - 集成了 DSP 数据泵、调制解调器控制器、片上 RAM 和 ROM、编解码器以及 DAA 等多个功能模块。

    低功耗模式
    - 多种低功耗模式,如自动睡眠模式,可以在一段时间无活动后进入睡眠状态以节省电力。
    灵活的通信协议
    - 支持多种数据格式,如 ITU-T V.92、V.90、V.34、V.32bis 等,并且可以实现快速连接和保持在线功能(Modem-on-Hold)。
    全球兼容性
    - 内置硅直接访问安排(DAA),满足全球范围内的电话线接口标准要求,具有全球合规性。

    应用案例和使用建议


    应用案例
    - 电视电话:可用于实现视频通话功能,例如在视频电话中集成语音通信。
    - 远程监控系统:利用调制解调器进行远程数据传输,实现设备的远程监控和管理。
    使用建议
    - 在工业应用中,应考虑使用工业级版本以确保在极端环境下的可靠性。
    - 连接和使用调制解调器前,务必参考并遵循手册中的布局指南,避免信号干扰和错误。

    兼容性和支持


    兼容性
    - 与多种系统侧和线侧设备兼容,支持 UART、SPI 和并行接口,确保广泛的应用兼容性。
    - 芯片组中的 Si2493 和 Si3018 设备均可通过特定组合实现无缝连接。
    支持与维护
    - Silicon Laboratories 提供技术支持和固件升级服务,确保设备始终保持最佳性能。
    - 有关详细文档和设计指南,用户可参阅 Silicon Laboratories 官方网站及支持资源。

    常见问题与解决方案


    常见问题
    - 无法连接到电话线路:可能是因为过电流检测触发或者线路不兼容。检查电路连接和电话线接口配置。
    解决方案
    - 检查过电流设置:使用相应的 AT 命令调整过电流阈值。
    - 确认电话线接口配置:确保符合当地的电话线接口标准。

    总结和推荐



    总结


    - Si2493 ISOmodem® 是一款高度集成、功能全面的嵌入式调制解调器芯片组,适用于多种应用场合,尤其是在需要高集成度和低功耗的设备中。
    推荐
    - 针对需要高性能、多协议支持的嵌入式调制解调器应用,强烈推荐使用 Si2493 ISOmodem®。其丰富的功能和广泛的适用性使其成为该领域的理想选择。

SI2493-C-FTR参数

参数
波特率 -
数据格式 V.21,V.22,V.23,V.32,V.34,V.90,Bell 103,Bell 212A
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 7.8mm*4.4mm*1mm
通用封装 TSSOP-24
安装方式 贴片安装
零件状态 新设计不推荐

SI2493-C-FTR厂商介绍

Silicon Laboratories(简称SiLabs)是一家全球领先的半导体公司,专注于开发高性能、低功耗的模拟、混合信号和无线微控制器(MCU)产品。公司成立于1996年,总部位于美国德克萨斯州奥斯汀。

SiLabs的主要产品分为以下几类:
1. 微控制器(MCU):包括EFM32、EFR32等系列,广泛应用于物联网(IoT)、智能家居、工业控制等领域。
2. 无线产品:如Zigbee、Thread、Bluetooth、Wi-Fi等无线通信模块,用于智能设备间的无线连接。
3. 模拟和混合信号产品:包括电源管理、音频、接口等芯片,服务于消费电子、医疗、汽车等行业。
4. 开发工具和软件:提供开发板、调试器和软件工具,帮助客户快速开发和测试产品。

SiLabs的优势在于:
1. 高性能:产品具有高性能、低功耗的特点,满足各种严苛的应用需求。
2. 丰富的产品线:提供多种类型的芯片和解决方案,满足不同客户的需求。
3. 强大的技术支持:提供专业的技术支持和培训,帮助客户解决技术难题。
4. 快速响应市场:紧跟市场趋势,快速推出创新产品,满足客户需求。

SI2493-C-FTR数据手册

厂牌 PDF简要描述 下载
SILICON LABORATORIES 调制解调器 SILICON LABORATORIES SI2493-C-FTR SI2493-C-FTR数据手册

SI2493-C-FTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
