A5191HRTLG-XTP

产品分类: 调制解调器
厂牌: ON SEMICONDUCTOR
产品描述: 3V 5V HART 1.2kbaud LQFP-32 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: 31M-A5191HRTLG-XTP
供应商: 云汉优选
标准整包数: 1

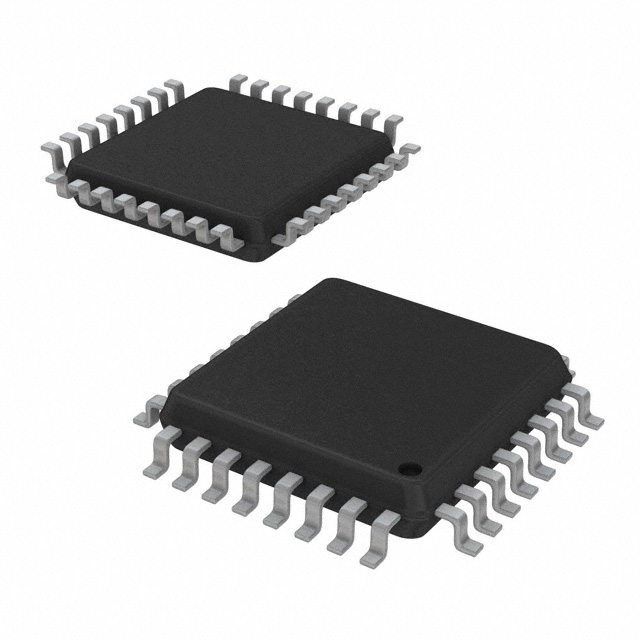

ON SEMICONDUCTOR 调制解调器 A5191HRTLG-XTP

A5191HRTLG-XTP概述

    A5191HRT HART Modem:单芯片解决方案满足您的需求

    产品简介


    A5191HRT是一款专为公路可寻址远程变送器(HART)现场仪器和主控单元设计的单芯片CMOS调制解调器。该器件集成了调制、解调、接收滤波、载波检测及发射信号整形等功能,通过少数外部无源元件即可满足HART物理层的要求。A5191HRT采用相位连续频率键控(FSK),工作速率高达1200比特每秒,适用于多种工业温度范围(-40°C至+85°C),并在多种封装中提供,如28针PLCC、32针QFN和32针LQFP,是实现HART通信的理想选择。

    技术参数


    - 工作电压:3.0V - 5.5V
    - 调制/解调速度:1200比特/秒
    - 发射频率:1200 Hz和2200 Hz
    - 输入电压:低电平(VIL) 0.3 VDD,高电平(VIH) 0.7 VDD
    - 输出电压:低电平(VOL) 0.4V,高电平(VOH) 2.4V
    - 静态电流:电源电流(IDDA)3.3V时为150μA,5.0V时为330μA
    - 动态电流:动态数字电流(IDDD)5.0V时为25μA
    - 频率容差:±1%
    - 时钟频率:460.8 kHz ± 0.1%
    - 温度范围:工业温度范围为-40°C到+85°C

    产品特点和优势


    A5191HRT调制解调器具备以下显著特点和优势:
    - 单芯片解决方案,减少电路板面积,简化系统设计。
    - 低功耗设计,特别适合本安应用。
    - 与3.3V或5V微控制器兼容,方便集成到现有系统中。
    - 内置振荡器,可直接连接460.8kHz晶体或陶瓷谐振器。
    - 高可靠性,满足HART物理层要求,可在严苛环境中稳定工作。

    应用案例和使用建议


    A5191HRT调制解调器广泛应用于HART多路复用器、HART调制解调接口和4-20mA环供电传输器等领域。具体应用实例包括:
    - 在4-20mA环供电传输器中,A5191HRT可以实现精确的数据传输,确保通信稳定可靠。
    - 在HART多路复用器中,它可以作为中心节点,协调多个设备间的通信。
    使用建议:
    - 在应用时,注意连接外部电阻以设置适当的基准电压。
    - 确保所有引脚接地正确,避免电磁干扰。
    - 对于需要高速响应的应用,可以通过调整外部阻抗来优化信号带宽。

    兼容性和支持


    A5191HRT与多数标准HART设备和微控制器兼容,支持使用3.3V或5V电源。此外,制造商提供了详尽的技术文档和支持服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否在规定范围内,确认所有连接线是否正确无误。
    2. 问题: 通信质量差。
    - 解决方案: 调整外部阻抗值,优化信号带宽;检查是否有外部干扰,确保信号干净。
    3. 问题: 设备过热。
    - 解决方案: 检查散热措施是否到位,适当降低工作电压或减小负载。

    总结和推荐


    A5191HRT调制解调器凭借其高效能、低功耗和广泛适用性,在HART通信领域具有极高的市场竞争力。它不仅简化了硬件设计,还提供了卓越的通信质量和可靠性,因此强烈推荐给需要进行HART通信应用的设计者和工程师们。

A5191HRTLG-XTP参数

参数
波特率 1.2kbaud
数据格式 HART
最大工作供电电压 5V
最小工作供电电压 3V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 LQFP-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

A5191HRTLG-XTP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

A5191HRTLG-XTP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 调制解调器 ON SEMICONDUCTOR A5191HRTLG-XTP A5191HRTLG-XTP数据手册

A5191HRTLG-XTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.9653
10+ ¥ 44.5057
30+ ¥ 40.9038
100+ ¥ 38.1818
500+ ¥ 35.4371
1000+ ¥ 33.6
库存: 2500
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 48.96
直接购买
加入购物车
