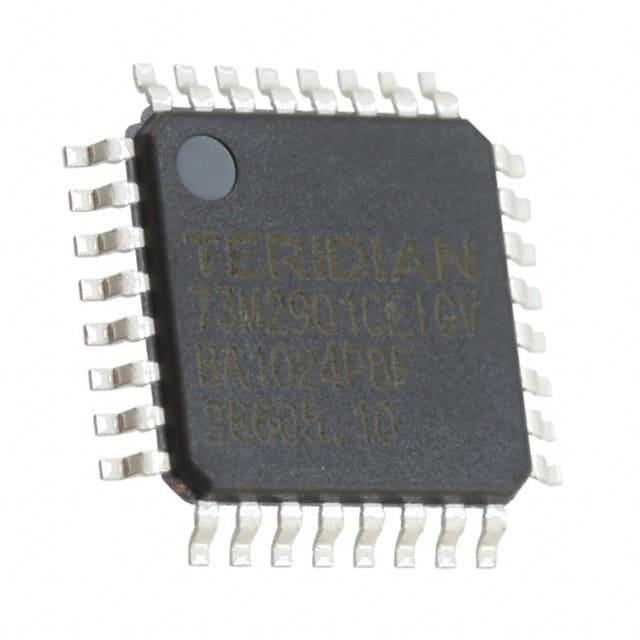

73M2901CE-IGV/F

产品分类: 调制解调器
厂牌: ANALOG DEVICES
产品描述: V.21,V.22,V.23,Bell 103,Bell 212A 300kbaud~9.6kbaud TQFP-32 贴片安装
供应商型号: Y-73M2901CE-IGV/F
供应商: 期货订购
标准整包数: 3000
ANALOG DEVICES 调制解调器 73M2901CE-IGV/F

73M2901CE-IGV/F概述

    #

    产品简介


    73M2901CE是一款由Teridian Semiconductor公司生产的单芯片V.22bis调制解调器,其核心特点是一体化设计,集成了数据泵、控制器以及模拟前端电路。该设备采用3.3V供电电压,在系统集成方面具有简化性和高度灵活性。通过强大的“AT”命令主机接口,该调制解调器显著减少了外部组件的数量和成本,尤其适用于需要高效性能与低成本的场景。
    此款调制解调器广泛应用于各种嵌入式系统,例如机顶盒、销售点终端(POS)、自动取款机(ATM)、智能仪表、售货机及智能卡读卡器等领域。其多功能性使其能够满足多样化需求,并具备高度可靠性。
    #

    技术参数


    以下是73M2901CE的技术规格和性能参数:
    - 工作电压范围:2.7V至3.6V
    - 功耗:低至9.5mA的待机电流,支持低功耗模式
    - 支持的数据速率:
    - V.22bis:2400bps
    - V.22/Bell212:1200bps
    - V.21/Bell103:300bps
    - V.23:1200/75bps(支持自动翻转)
    - Bell202:1200bps
    - Bell202/V.23:1200bps半双工四线操作
    - 同步模式:支持V.22/Bell 212A/V.22bis同步操作
    - 国际呼叫进度支持:符合FCC Part 68、CTR21、JATE等标准
    - DTMF生成与检测:支持双音多频信号的生成与识别
    - 来电显示支持:符合美国Type I和II标准,同时兼容全球其他地区的来电显示能力
    - 接口:支持硬件复位和异步/同步串行接口
    - 包装形式:32引脚QFN和32引脚TQFP
    工作环境适应性强,支持宽温度范围,并提供完整的制造自测功能。
    #

    产品特点和优势


    73M2901CE的主要优势包括:
    1. 高集成度:集成了所有必要的功能模块,仅需极少外部元件即可完成完整的调制解调器设计。
    2. 低功耗设计:在各种模式下均能实现极低的功耗水平,特别适合电池供电或便携式设备。
    3. 灵活性与兼容性:支持多种通信协议,同时可通过“AT”命令进行灵活配置。
    4. 快速响应与可靠性:内置多个中断源(如DTR、RING),能够在接收到外部事件时迅速响应并进入工作状态。
    5. 易于升级:与73M2901CL和73M1903 AFE软调制解调器硬件引脚兼容,为硬调制解调器和软调制解调器之间的转换提供了无缝路径。
    #

    应用案例和使用建议


    应用案例:
    73M2901CE被广泛应用于各类嵌入式系统中,例如:
    - 智能电表:通过支持来电显示与自动应答等功能,提高设备间的通信效率。
    - 自动取款机(ATM):利用低功耗特性和稳定性,确保长时间稳定运行。
    - 销售点终端(POS):通过灵活的“AT”命令支持,方便开发者快速开发和调试。
    使用建议:
    1. 在选择外部晶振时,务必遵循制造商提供的规格,确保负载电容和频率漂移都在允许范围内。
    2. 在实际部署中,应根据具体应用需求调整中断优先级设置,以提高系统的整体响应速度。
    3. 在处理复杂通信协议时,可以考虑采用更高级别的协议栈,如V.23半双工或租赁线路模式,以进一步提升性能。
    #

    兼容性和支持


    73M2901CE与Teridian的旗舰硬调制解调器(如73M2901CL)以及软调制解调器(如73M1903 AFE)引脚完全兼容,使得在同一系统内实现硬/软调制解调器切换变得简单且经济。此外,Teridian提供了完整的参考设计、错误校正软件包以及专业的技术支持团队,帮助客户在全球认证过程中获得便利。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶振启动失败 | 确保晶振频率在±50ppm以内,并检查外部滤波电路设计。 |
    | 数据传输速率不稳定 | 调整晶振频率和电源电压,确保其处于推荐的工作范围内。 |
    | 软件无法初始化 | 验证“AT”命令输入正确,并检查UART配置是否匹配。 |
    #

    总结和推荐


    综上所述,73M2901CE以其高集成度、低功耗和广泛的协议支持,成为嵌入式调制解调器领域的理想选择。它不仅适合对成本敏感的应用场景,还提供了足够的扩展性以应对未来需求的变化。因此,我们强烈推荐这款产品用于各种需要可靠通信连接的场景。无论是智能家居、工业自动化还是金融设备,73M2901CE都能提供卓越的性能表现。

73M2901CE-IGV/F参数

参数
最小工作供电电压 -
波特率 300kbaud~9.6kbaud
数据格式 V.21,V.22,V.23,Bell 103,Bell 212A
最大工作供电电压 -
通用封装 TQFP-32
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 托盘

73M2901CE-IGV/F厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

73M2901CE-IGV/F数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 调制解调器 ANALOG DEVICES 73M2901CE-IGV/F 73M2901CE-IGV/F数据手册

73M2901CE-IGV/F封装设计

查看详情并下载
Symbol
Footprint
3D Model
