首页  >  产品百科  >  3RV20110DA40

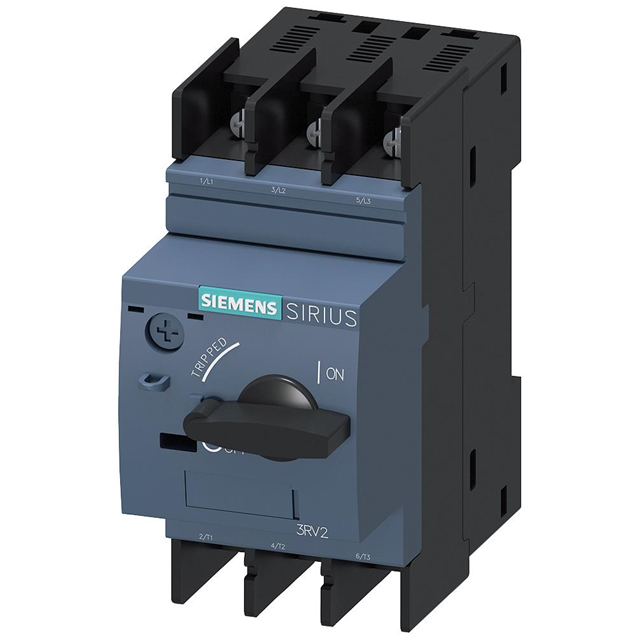

3RV20110DA40

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 3 320mA 热磁性 旋钮 DIN导轨安装
供应商型号: 982-3RV20110DA40
供应商: Mouser
标准整包数: 1

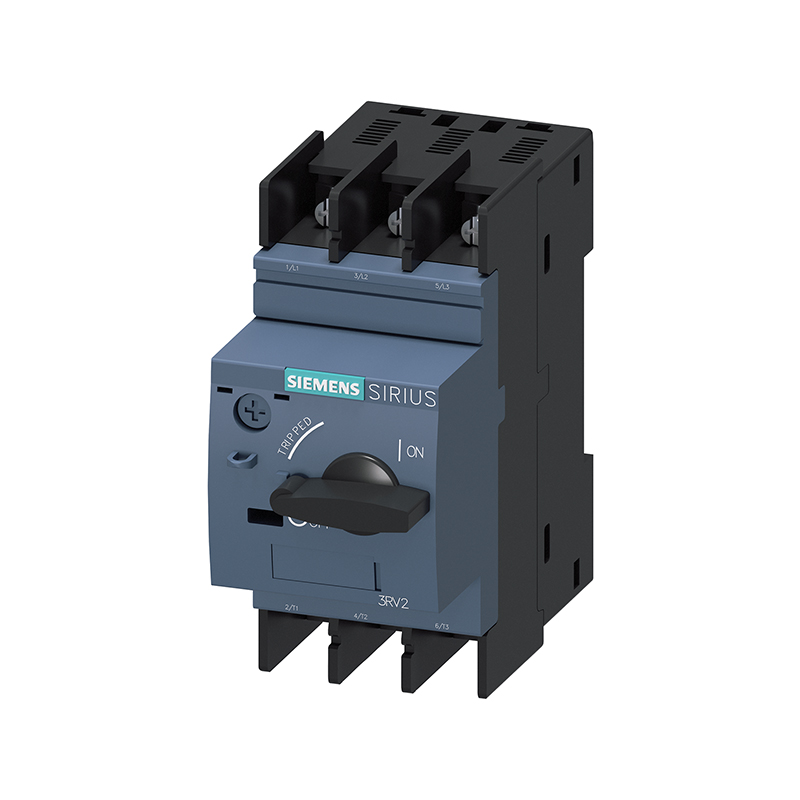

SIEMENS/西门子 断路器 3RV20110DA40

3RV20110DA40概述


    产品简介


    本产品是西门子(SIRIUS)品牌下的断路器(Circuit Breaker),型号为3RV2011-0DA40,主要用于电机保护。该断路器符合CLASS 10标准,具有快速释放功能,适用于连接环形电缆夹。该产品具备标准的开关容量,并且可以在极端条件下可靠运行。

    技术参数


    | 参数 | 值 |

    | 电路尺寸 | S00 |
    | 主触点数量 | 3 |
    | 调整电流响应值 | 0.22~0.32 A |
    | 运行电压 | 20~690 V |
    | 运行频率 | 50~60 Hz |
    | 操作功率 | 0.1 kW |
    | 电气耐久性 | 100,000 次操作周期 |
    | 最大短路电流切断能力 | 100 kA |
    | 电机全载电流 | 0.32 A (480 V), 0.32 A (600 V) |
    | 安装高度 | 97 mm |
    | 宽度 | 45 mm |
    | 深度 | 97 mm |

    产品特点和优势


    1. 热过载保护:具有热过载保护功能,确保电机安全运行。
    2. 高短路电流切断能力:能够切断高达100 kA的短路电流。
    3. 环境适应性强:能够在-20°C至+60°C的环境下正常工作。
    4. 高可靠性:机械寿命可达100,000次操作,电气耐久性相同。
    5. 多种安装方式:可通过螺钉或插接式安装到DIN导轨上。

    应用案例和使用建议


    应用案例:该断路器适用于工业环境中的电机保护,如工厂自动化生产线上的电动机保护。此外,也适用于建筑电气系统中的过载和短路保护。
    使用建议:
    1. 合理设置电流响应值:根据实际负载情况调整电流响应值,确保断路器能够有效保护电机。
    2. 定期检查和维护:建议每年进行一次维护,以确保断路器始终处于最佳工作状态。
    3. 考虑安装空间:考虑到断路器的尺寸,在安装时需要留出足够的空间以保证散热。

    兼容性和支持


    该断路器可以与各种型号的接触器和其他SIRIUS系列组件配合使用。西门子提供全面的技术支持和售后服务,包括在线资源库、产品文档和故障排除指南等。

    常见问题与解决方案


    1. 问题:断路器频繁跳闸。
    - 解决方法:检查电路负载是否超过额定值,调整电流响应值或减少负载。
    2. 问题:断路器无法合闸。
    - 解决方法:检查电源电压是否稳定,确认所有连接都牢固无误。
    3. 问题:过热保护动作。
    - 解决方法:检查散热通道是否畅通,清理积尘或增加通风。

    总结和推荐


    总体而言,3RV2011-0DA40是一款性能优异的断路器,适用于各种工业应用场景。它具有高可靠性和广泛的适用范围,特别是在恶劣环境中表现出色。因此,我强烈推荐使用这款产品,特别是在需要高效电机保护的应用场合中。

3RV20110DA40参数

参数
执行器类型 旋钮
额定电流 320mA
极数 3
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 热磁性
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3RV20110DA40厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV20110DA40数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV20110DA40 3RV20110DA40数据手册

3RV20110DA40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 196.9272 ¥ 1664.0348
5+ $ 186.5484 ¥ 1576.334
10+ $ 171.3075 ¥ 1447.5484
25+ $ 163.5375 ¥ 1381.8919
50+ $ 141.078 ¥ 1192.1091
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
