3VA1163-3EE36-0AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Molded case circuit breaker
供应商型号: N-3VA1163-3EE36-0AA0
供应商: 云汉优选
标准整包数: 1

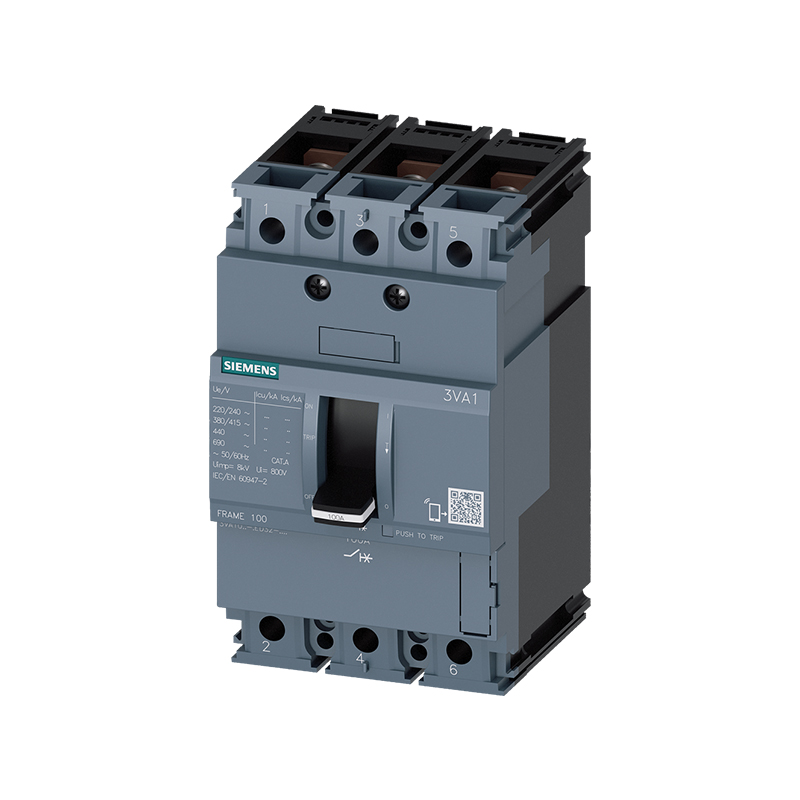

SIEMENS/西门子 断路器 3VA1163-3EE36-0AA0

3VA1163-3EE36-0AA0概述

    # 3VA1163-3EE36-0AA0 Moulded Case Circuit Breaker 技术手册

    产品简介


    3VA1163-3EE36-0AA0是一款由西门子公司生产的 SENTRON 品牌塑壳断路器,适用于线保护应用。其主要功能包括过载保护和短路保护。这款断路器主要用于交流电源线路保护,在工业、建筑和商业等领域有着广泛的应用。

    技术参数


    主要技术规格
    - 型号: 3VA1163-3EE36-0AA0
    - 产品品牌: SENTRON
    - 设计类型: 塑壳断路器(Moulded Case Circuit Breaker)
    - 线保护设计: 线保护
    - 过电流释放设计: TM220
    - 保护功能: LI(过载和瞬时短路保护)
    性能参数
    - 额定绝缘电压: 800 V
    - 操作电压:
    - 直流: 500 V
    - 交流: 690 V
    - 最大功耗: 17.3 W
    - 典型机械使用寿命: 20,000 次
    - 电气耐久性:
    - 交流-1, 380/415 V: 9,000 次
    - 交流-1, 690 V: 6,300 次
    工作环境
    - 额定操作电流:
    - 40°C: 63 A
    - 45°C: 63 A
    - 50°C: 63 A
    - 55°C: 62 A
    - 60°C: 61 A
    - 65°C: 60 A
    - 70°C: 58 A
    - 工作温度范围:
    - 运行: -25°C 至 70°C
    - 存储: -40°C 至 80°C
    - 防护等级: IP40 (前面板)
    - 环境足迹:
    - 总温室气体排放 (CO2 eq): 190 kg
    - 制造过程中温室气体排放 (CO2 eq): 4.67 kg
    - 运行过程中温室气体排放 (CO2 eq): 186 kg
    - 使用后温室气体排放 (CO2 eq): -0.826 kg

    产品特点和优势


    - 高耐久性: 机械寿命可达20,000次,电气耐久性在不同电压条件下表现优异。
    - 宽温运行: 可在-25°C至70°C范围内稳定运行,适用于恶劣环境。
    - 环境友好: 采用环保材料,制造过程中温室气体排放低,符合环保标准。
    - 模块化设计: 支持电机驱动扩展,方便维护和升级。

    应用案例和使用建议


    应用案例
    3VA1163-3EE36-0AA0断路器可用于各种电气系统的过载和短路保护,尤其适合工业环境中的线保护应用。例如,在大型数据中心、工厂生产线和商业建筑中的电力分配系统中使用。
    使用建议
    - 在安装前,确保环境温度和湿度满足设备要求。
    - 定期检查并清洁断路器,以保持良好的散热性能。
    - 遵循制造商的维护指南,定期进行电气测试以确保其正常运行。

    兼容性和支持


    兼容性
    - 中性导体支持: 不支持中性导体升级。
    - 其他功能: 不支持通信功能和其他测量功能。
    支持信息
    - 手动和认证信息: 可在 https://support.industry.siemens.com/cs/ww/en/ps/3VA1163-3EE36-0AA0 查找。
    - 下载中心: 包含目录、手册等资料,可访问 http://www.siemens.com/lowvoltage/catalogs。

    常见问题与解决方案


    1. 问题: 断路器频繁跳闸。
    - 解决方案: 检查负载是否超过额定值,调整过载保护设置。

    2. 问题: 无法正常合闸。
    - 解决方案: 检查电气连接是否正确,确认是否有外部干扰。

    总结和推荐


    3VA1163-3EE36-0AA0 断路器以其高可靠性、宽温度范围和模块化设计在市场上表现出色。它适合需要高性能、可靠性的工业和商业应用。强烈推荐在需要高效线保护的应用中使用此产品。
    希望以上内容对您有所帮助!如需更多详细信息,请参考产品手册或联系技术支持。

3VA1163-3EE36-0AA0参数

参数
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -

3VA1163-3EE36-0AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。
