3RV20214DA25

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 西门子 电机保护断路器, 额定电流20 → 25 a
供应商型号: 982-3RV20214DA25
供应商: Mouser
标准整包数: 1

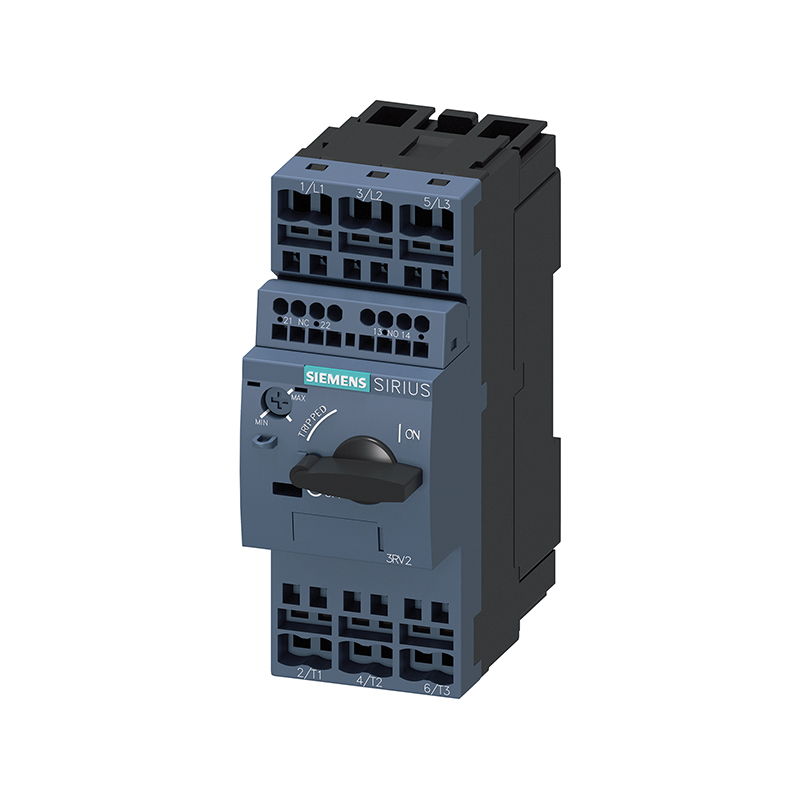

SIEMENS/西门子 断路器 3RV20214DA25

3RV20214DA25概述

    电子元器件产品技术手册解析:SIRIUS 电路断路器 3RV2021-4DA25

    产品简介

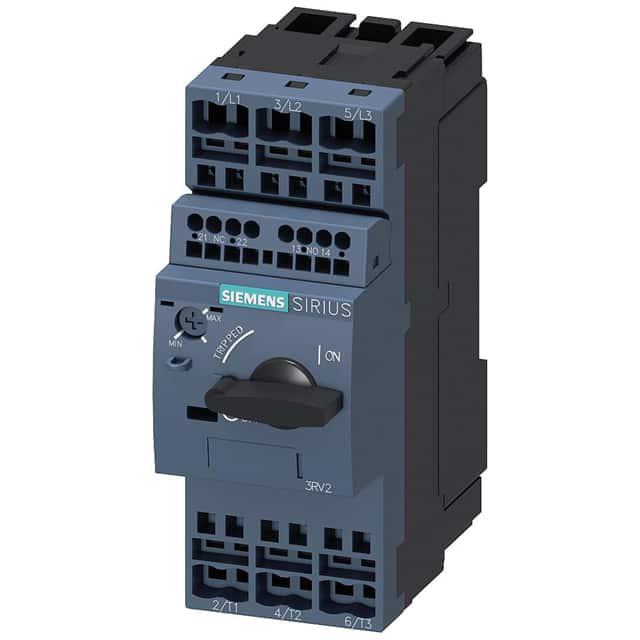

    SIRIUS 3RV2021-4DA25 是一款专为电机保护设计的电路断路器,属于S0尺寸系列,适用于电流响应范围在18到25安培(A)之间的电机。这款断路器提供高达325安培的瞬时短路跳闸单元,能够有效保护电机免受过载和短路的损害。它主要用于工业自动化、电力系统以及各种需要电机保护的应用场合。

    技术参数


    - 尺寸和额定值:S0尺寸,电流响应值为18到25安培,额定电流25安培。
    - 操作电压:AC,额定电压20至690伏特(V),操作频率50至60赫兹(Hz)。
    - 功率损失:热态下AC操作,每极3.5瓦(W)。
    - 绝缘电压:污染等级3,AC额定值690伏特。
    - 冲击电阻:根据IEC 60068-2-27标准,25g/11ms。
    - 操作环境:安装高度不超过2000米,工作温度-20至+60℃,存储和运输温度范围分别为-50至+80℃。
    - 辅助开关:横向,1个常闭(NC)和1个常开(NO)接触点。
    - 电气耐久性:典型机械寿命10万次操作,电气耐久性10万次操作。

    产品特点和优势


    - 高可靠性:机械和电气耐久性分别达到10万次操作,确保长期稳定运行。
    - 多重保护功能:具备相位故障检测、热式过载释放、瞬时短路跳闸等功能,有效防止过载和短路损害。
    - 广泛的适用范围:可应用于多种电压等级(20-690V),适合各种电机保护需求。
    - 安全认证:通过ISO 13849-1和IEC 61508认证,满足不同国家和地区的安全标准要求。

    应用案例和使用建议


    - 应用案例:广泛应用于电力传输、建筑自动化、工厂自动化等领域,特别是需要对电机进行过载和短路保护的场景。
    - 使用建议:
    - 确保安装位置符合产品说明书中规定的尺寸要求。
    - 定期检查并维护以确保其正常工作状态。
    - 结合其他电子元件,如接触器和继电器,提高系统的整体可靠性。

    兼容性和支持


    - 兼容性:支持与S00、S0系列的接触器组合使用,便于构建完整的电机控制系统。
    - 支持和服务:西门子官方提供了详细的安装指南和技术支持,可通过官方网站获取更多信息和下载相关文档。

    常见问题与解决方案


    - 问题1:如何正确连接主电路和辅助电路?
    - 解答:主电路采用弹簧式端子连接,支持1至10平方毫米(mm²)的导线。辅助电路也采用弹簧式端子,支持0.5至2.5平方毫米(mm²)的导线。

    - 问题2:如何处理电机过载问题?
    - 解答:通过调整电流响应值,使电机在过载情况下能够及时跳闸,避免进一步损坏。
    - 问题3:如何检查和测试断路器的功能?
    - 解答:参考产品手册中的测试步骤,定期进行功能测试以确保其正常工作。

    总结和推荐


    SIRIUS 3RV2021-4DA25 电路断路器是一款高效、可靠的电机保护设备。其广泛的应用范围、高可靠性和丰富的保护功能使其成为许多工业自动化和电力系统项目中的首选产品。无论是从性能还是成本效益考虑,都值得推荐用于电机保护场合。强烈建议在使用过程中结合西门子官方提供的详细文档和技术支持,以确保设备的最佳运行效果。

3RV20214DA25参数

参数
断路器类型 -
执行器类型 -
额定电流 20A~25A
极数 3
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 弹簧安装
零件状态 在售
包装方式 盒装

3RV20214DA25厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV20214DA25数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV20214DA25 3RV20214DA25数据手册

3RV20214DA25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 376.4988 ¥ 3181.4149
5+ $ 360.927 ¥ 3049.8332
10+ $ 343.203 ¥ 2900.0654
25+ $ 330.582 ¥ 2793.4179
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
