首页  >  产品百科  >  3RV2321-1GC10

3RV2321-1GC10

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 3 螺纹安装 45mm*97mm*97mm
供应商型号: Q-3RV2321-1GC10
供应商: 期货订购
标准整包数: 1

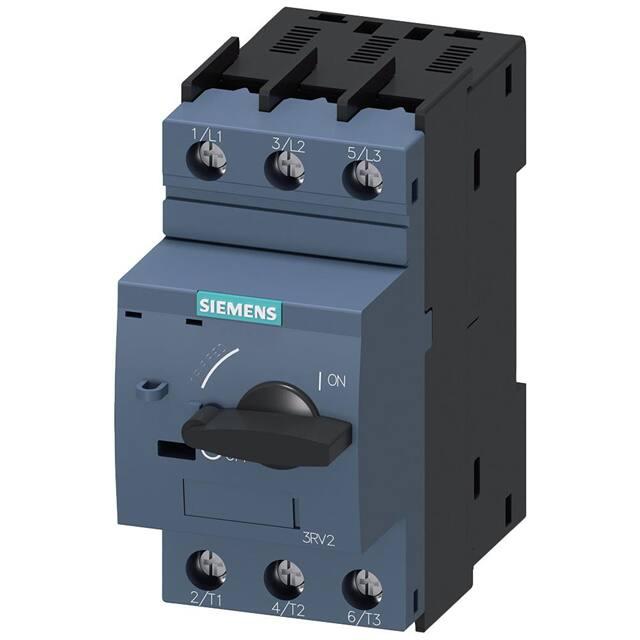

SIEMENS/西门子 断路器 3RV2321-1GC10

3RV2321-1GC10概述

    #

    产品简介


    Siemens 的 3RV2321-1GC10 断路器是专为启动组合设计的一款电路保护装置。它具有高可靠性和耐用性,适用于各种工业应用场景。该断路器能够为电动机提供短路保护和过载保护,广泛应用于电力控制系统和自动化系统中。

    技术参数


    基本参数
    - 产品品牌:SIRIUS
    - 产品型号:3RV2321-1GC10
    - 电路类型:主电路
    - 额定电流:6.3 A
    - 瞬时脱扣电流:82 A
    - 安装尺寸:宽度45 mm,高度97 mm,深度97 mm
    - 安装位置:可任意方向安装
    - 防护等级:IP20(前面)
    性能参数
    - 操作电压:20...690 V AC
    - 操作频率:50...60 Hz
    - 额定负载电流:6.3 A
    - 最大短路电流:240 V时100 kA,400 V时100 kA,500 V时100 kA,690 V时6 kA
    - 运行短路电流:240 V时100 kA,400 V时100 kA,500 V时100 kA,690 V时4 kA
    机械与电气特性
    - 绝缘电压:污染等级3下,额定值690 V
    - 冲击强度:根据IEC 60068-2-27,25g / 11 ms
    - 机械寿命:主触点100,000次操作,辅助触点100,000次操作
    - 电气耐久性:100,000次操作
    - 连接类型:螺钉型端子
    - 适用导线规格:2x (1...2.5 mm²),2x (2.5...10 mm²)
    工作环境
    - 安装海拔:海平面以上最大2000米
    - 工作温度:-20...+60°C
    - 储存温度:-50...+80°C
    - 运输温度:-50...+80°C
    - 相对湿度:10...95%

    产品特点和优势


    3RV2321-1GC10 断路器的主要特点是其高度的可靠性、耐用性和易于安装性。以下是其独特功能和优势:
    1. 高短路保护能力:该断路器能够在高达100 kA的短路电流下提供可靠的保护,确保设备的安全运行。
    2. 广泛的适用范围:适用于多种电源电压和频率,支持多种导线规格,灵活性强。
    3. 坚固耐用:符合严格的机械和电气测试标准,使用寿命长达10年。
    4. 易于维护:通过明确的指示灯和简单的接线方式,方便进行故障诊断和维护。
    5. 适应多种环境条件:能够在较宽的工作温度范围内运行,且具备良好的耐潮湿性能。

    应用案例和使用建议


    应用案例
    3RV2321-1GC10 断路器广泛应用于电动机控制和保护系统中,如风机、泵和压缩机等设备。其高可靠性和宽广的操作电压范围使其成为许多工业环境的理想选择。
    使用建议
    1. 正确选择安装位置:根据实际安装空间和周围环境选择合适的安装位置,避免干扰其他设备。
    2. 注意环境条件:确保安装环境满足规定的温度和湿度要求,避免因极端环境导致设备损坏。
    3. 定期检查维护:按照制造商推荐的周期进行定期检查和维护,以确保设备长期稳定运行。

    兼容性和支持


    3RV2321-1GC10 断路器与同类的3RV2系列断路器具有良好的兼容性,可以方便地与其他控制元件配合使用。同时,Siemens 提供了丰富的支持资源,包括详细的安装手册、常见问题解答和在线技术支持等,确保用户能够顺利使用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:设备频繁跳闸,无法正常运行。
    解决方案:检查线路是否存在过载或短路现象,调整额定电流设置,确保与负载相匹配。
    2. 问题:断路器无法闭合。
    解决方案:检查接线是否正确,确保所有连接牢固,没有松动或腐蚀现象。
    3. 问题:设备发热严重。
    解决方案:确保散热良好,检查是否有外部遮挡物影响散热效果。

    总结和推荐


    综上所述,Siemens 的 3RV2321-1GC10 断路器以其高可靠性、良好的电气和机械性能以及广泛的应用范围,成为了众多工业应用场景的理想选择。特别是其出色的短路保护能力和适应多种环境的能力,使其在市场上具备强大的竞争力。对于需要高可靠性断路器的应用场合,强烈推荐使用 3RV2321-1GC10 断路器。

3RV2321-1GC10参数

参数
额定电流 -
极数 3
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
长*宽*高 45mm*97mm*97mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

3RV2321-1GC10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV2321-1GC10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV2321-1GC10 3RV2321-1GC10数据手册
