3RV24214BA15

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit breaker size S0 for motor protection
供应商型号: 3473-3RV24214BA15-ND
供应商: Digi-Key
标准整包数: 1

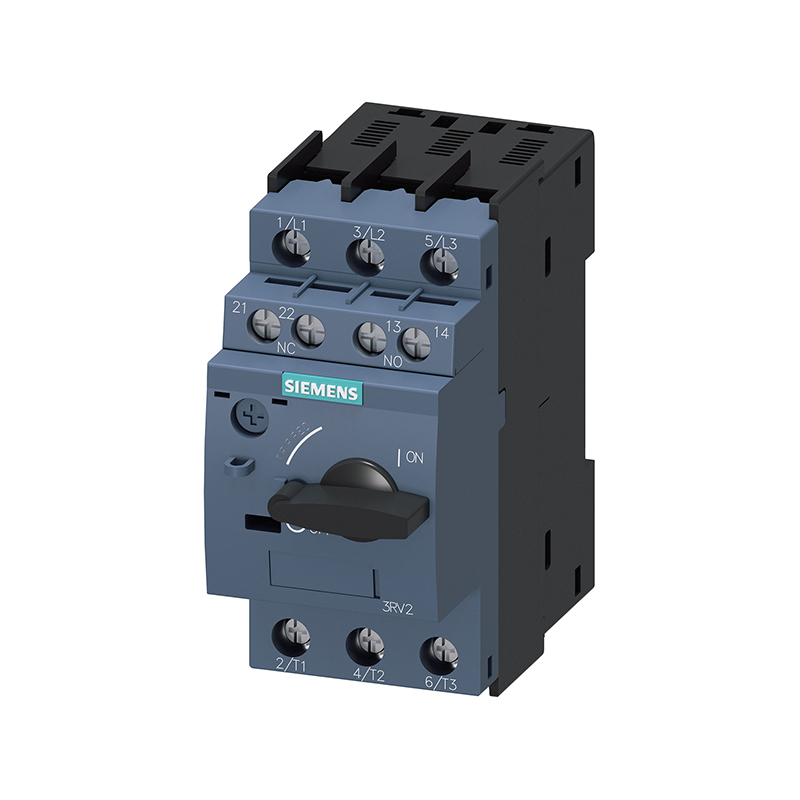

SIEMENS/西门子 断路器 3RV24214BA15

3RV24214BA15概述


    产品简介


    SIRIUS品牌的3RV2421-4BA15电路断路器是一种专为变压器保护设计的产品,适用于交流电(AC)系统。它具备过载释放和短路保护功能,支持电流范围从13A到20A。这款电路断路器主要应用于电力传输和分配系统,以确保电网和设备的安全稳定运行。

    技术参数


    - 产品型号: 3RV2421-4BA15
    - 额定电流: 20A
    - 电压范围: 20V至690V(AC)
    - 频率范围: 50Hz至60Hz
    - 极数: 3P
    - 响应电流: 13A至20A
    - 短路电流断开能力:
    - 240V: 100kA
    - 400V: 55kA
    - 500V: 10kA
    - 690V: 4kA
    - 瞬时短路脱扣单元响应电流: 325A
    - 工作温度范围: 运行:-20°C至+60°C;储存:-50°C至+80°C;运输:-50°C至+80°C
    - 安装海拔高度: 最大2000米
    - 绝缘电压: 690V(污染等级3)
    - 冲击电阻: 25g/11ms(符合IEC 60068-2-27标准)

    产品特点和优势


    - 高可靠性: 具有100,000次机械操作寿命和100,000次电气耐久寿命,保证长期稳定运行。
    - 宽电压范围: 能够在20V至690V的范围内稳定工作,适用性强。
    - 多功能保护: 提供过载释放、短路保护及相失检测功能,保障设备安全。
    - 易于安装: 可通过螺钉和DIN导轨快速安装,方便布线。
    - 环境适应性: 工作温度范围广,适用于多种环境条件。

    应用案例和使用建议


    应用案例
    3RV2421-4BA15电路断路器广泛应用于各种工业设施,例如发电站、变电站以及各种需要高可靠性的电力系统。它在实际应用中可以作为变压器的保护装置,确保系统在过载或短路情况下能够迅速切断电源,避免进一步损坏。
    使用建议
    - 在安装前检查电路的接线是否正确,特别是主电路和辅助电路的连接。
    - 确保断路器安装位置符合规范,避免与接地和带电部分发生接触,以减少短路风险。
    - 定期进行维护检查,特别是在高湿度环境中使用时要特别注意防护措施,避免内部湿气影响电气性能。

    兼容性和支持


    3RV2421-4BA15电路断路器可与各类标准DIN导轨兼容,便于与其他电气元件集成使用。Siemens公司提供了详尽的技术文档和在线支持,包括安装指南、操作手册以及常见问题解答,确保用户能够轻松上手并充分利用其功能。

    常见问题与解决方案


    1. 问:如何检查电路断路器是否正常工作?
    - 答:可以通过观察面板上的指示灯或手动复位按钮来判断。如果指示灯亮起或无法手动复位,则可能需要检查电路是否存在故障。
    2. 问:在高湿度环境下使用时需要注意什么?
    - 答:在高湿度环境中,应采取防潮措施,如使用防潮箱或干燥剂,定期检查电路断路器是否有凝露现象,以防止电气性能受到影响。
    3. 问:如何确定电路断路器是否需要更换?
    - 答:根据产品的使用寿命和操作次数,如果已经超过了规定的机械或电气耐久寿命,或者频繁出现故障,则建议更换新的断路器。

    总结和推荐


    综上所述,3RV2421-4BA15电路断路器凭借其高可靠性、宽电压范围和多功能保护特性,在工业应用中具有很高的实用价值。考虑到其易于安装、维护简单且兼容性好,非常适合作为变压器和其他电力系统的保护装置。强烈推荐在需要高度可靠性和稳定性的场合使用此产品。

3RV24214BA15参数

参数
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
零件状态 在售
包装方式 盒装

3RV24214BA15厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV24214BA15数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV24214BA15 3RV24214BA15数据手册

3RV24214BA15封装设计

查看详情并下载
Symbol
Footprint
3D Model
