5SL6613-6

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 62.5V 440V 4 13A DIN导轨安装
供应商型号: 328385
供应商: 海外现货
标准整包数: 1

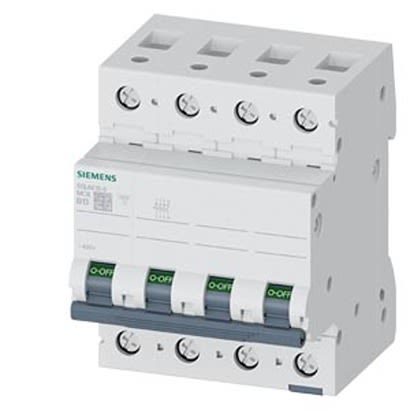

SIEMENS/西门子 断路器 5SL6613-6

5SL6613-6概述

    # 5SL 系列微型断路器技术手册

    产品简介


    基本介绍
    5SL 系列微型断路器(Miniature Circuit Breaker)是由西门子公司推出的电气保护设备,专为低压电路提供可靠的过载和短路保护。这些断路器设计紧凑,适用于广泛的工业和基础设施应用,包括建筑自动化系统、数据中心、工业控制设备及电力分配网络。
    主要功能:
    - 过载保护
    - 短路保护
    - 主开关功能
    - 辅助开关和故障信号接触安装
    应用领域:
    - 工业配电系统
    - 数据中心电源管理
    - 建筑电气设施
    - 能源管理系统

    技术参数


    | 参数 | 规格 |

    | 额定电流范围 | 0.3 A 至 63 A |
    | 额定电压 | AC 230/400 V |
    | 最大分断能力 | 6 kA |
    | 操作电压 | AC 24 V 至 440 V;DC 60 V |
    | 极数选项 | 1P、1P+N、2P、3P、3P+N、4P |
    | 工作温度范围 | -25°C 至 +45°C(偶尔可达 +55°C) |
    | 接线导体截面积 | 0.75 mm² 至 35 mm² |
    | 安装方式 | 任意方向 |
    | 认证标准 | EN 60898、VDE |

    产品特点和优势


    5SL 系列微型断路器以其创新的设计和卓越的功能脱颖而出,以下是其主要特点和优势:
    1. 吸引人的外观设计: 设备具有直观的颜色编码切换位置指示,方便操作者快速识别断路器状态。
    2. 便捷安装: 支持电缆入口处的方形接线端子设计,可容纳直径 0.75 mm² 至 35 mm² 的导体,便于快速布线。
    3. 模块化设计: 可轻松拆卸和更换单个设备,无需工具即可完成组装。
    4. 高可靠性: 适合频繁操作,平均使用寿命高达 20,000 次分断。
    5. 广泛兼容性: 具有一致的总线安装概念,适配整个西门子微型断路器系列。

    应用案例和使用建议


    应用案例
    - 数据中心: 在数据中心中,5SL 断路器用于配电柜内的关键电源回路,确保稳定供电并快速响应异常情况。
    - 建筑自动化: 作为主开关,用于隔离和控制工厂的各个区域,同时支持辅助开关的便捷安装。
    使用建议
    - 合理选择极数: 根据负载需求选择合适的极数配置,避免过载风险。
    - 定期检查维护: 配合使用辅助开关和故障信号接触,实时监测断路器状态。
    - 环境适应性: 在高温或高湿度环境中使用时,确保良好的通风和防潮措施。

    兼容性和支持


    5SL 系列微型断路器具有高度兼容性,可以与其他西门子产品无缝集成,形成完整的电气保护解决方案。此外,西门子提供详尽的技术支持和售后服务,包括在线文档下载、现场技术支持和设备维护培训。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 分断后无法复位 | 检查负载是否恢复正常,必要时重启负载 |
    | 辅助开关动作异常 | 确保连接正确,重新紧固接线 |
    | 温度过高 | 增加散热措施或减少负载 |

    总结和推荐


    综合评估
    5SL 系列微型断路器凭借其吸引人的设计、可靠的操作特性和多样化的应用能力,在低压电路保护领域表现出色。它不仅满足了现代工业和基础设施的需求,还提供了灵活的定制选项。
    推荐使用
    强烈推荐 5SL 系列微型断路器用于需要高效、安全和灵活电气保护的应用场景。无论是新建项目还是现有系统的升级,它都是理想的选择。

    更多详细信息请参考西门子官方网站:[www.siemens.com/beta](http://www.siemens.com/beta)

5SL6613-6参数

参数
照明 -
断路器类型 -
执行器类型 -
额定电流 13A
极数 4
额定电压-AC 440V
额定电压-DC 62.5V
照明电压-标称值 -
安装方式 DIN导轨安装
应用等级 工业级

5SL6613-6厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SL6613-6数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SL6613-6 5SL6613-6数据手册
