5SJ43067HG42

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 125V 400V 3 6A 控制杆 DIN导轨安装
供应商型号: 982-5SJ43067HG42
供应商: Mouser
标准整包数: 1

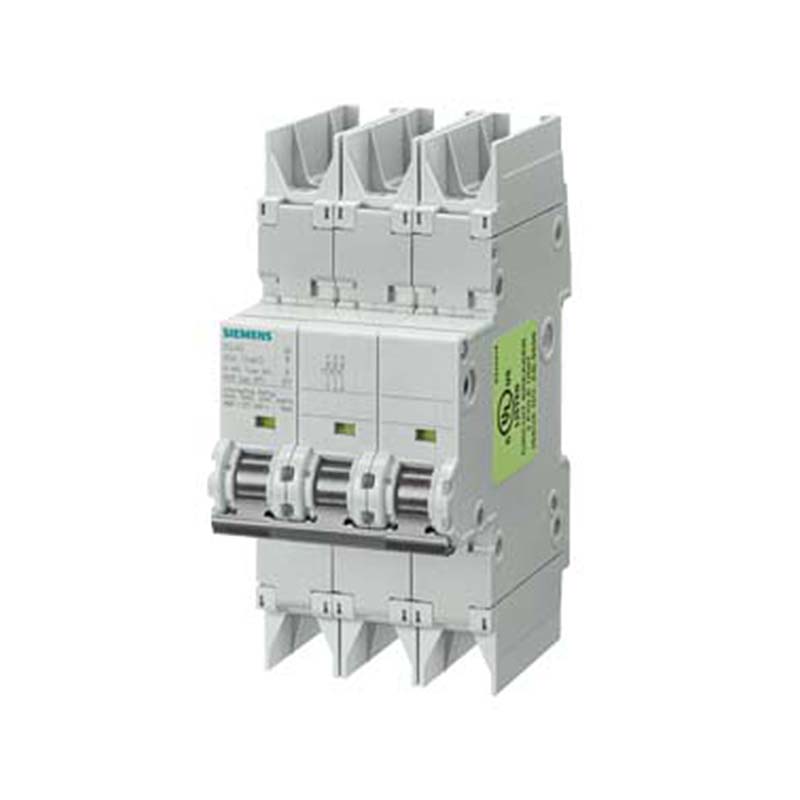

SIEMENS/西门子 断路器 5SJ43067HG42

5SJ43067HG42概述


    产品简介

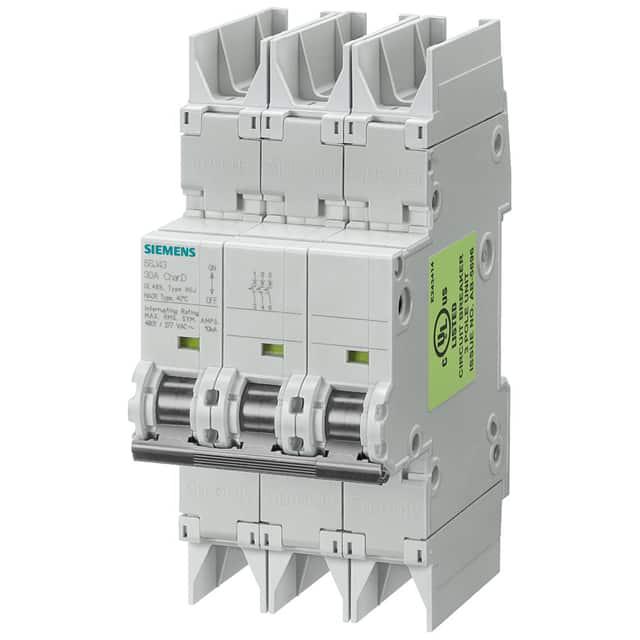

    5SJ4306-7HG42 微型断路器
    Siemens 的 5SJ4306-7HG42 是一款具有高性能的微型断路器,适用于工业和机械工程领域。它是一种三极 C 类微型断路器,符合 UL 489 和 IEC 60898 等标准。此断路器主要用于保护电路免受过载和短路的影响,提供可靠的安全保障。

    技术参数


    | 参数 | 描述 |

    | 极数 | 3P |
    | 脱扣特性类 | C |
    | 机械寿命(操作次数) | 20,000 次 |
    | 额定绝缘电压(交流) | 440 V |
    | 额定电流(交流) | 6 A |
    | 额定电压(交流) | 400 V |
    | 最大电压(直流,单通道) | 60 V |
    | 最大电压(直流,双通道) | 125 V |
    | 额定频率(交流) | 50 Hz |
    | 绝缘等级 | IP20,带连接导线时为 IP40 |
    | 额定电流下的功率损耗 | 2.7 W/极 |
    | 开断能力(交流) | 10 kA |
    | 开断能力(直流) | 15 kA |
    | 防护类别 | III |
    | 污染程度 | 3 |
    | 温度范围(运行) | -25°C 至 55°C |
    | 温度范围(存储) | -40°C 至 75°C |
    | 湿度 | 最大 95% |

    产品特点和优势


    5SJ4306-7HG42 断路器具有以下特点和优势:
    1. C 类脱扣特性:适用于瞬时电流较高的负载。
    2. 高机械寿命:可达 20,000 次操作,确保长期稳定运行。
    3. 防尘防水等级:IP20 级别,带有连接导线时可达 IP40,适用于多种环境。
    4. 高开断能力:交流条件下达到 10 kA,直流条件下可达 15 kA,确保在短路情况下也能可靠保护电路。
    5. 低功耗设计:在额定电流下仅消耗 2.7 W/极,提高能效。
    6. 高振动抗性:能在宽频范围内承受高振动,适合严苛环境。
    7. 无卤素材料:环保材料,符合现代工业要求。

    应用案例和使用建议


    应用案例
    1. 工业自动化系统:用于工业设备中的电路保护,确保系统稳定运行。
    2. 机械设备:应用于需要频繁开关的机械设备,如电动机、泵站等。
    使用建议
    1. 安装环境:确保安装环境湿度不超过 95%,并避免极端温度条件。
    2. 配线:最小导线截面积为 1.5 mm²,最大为 25 mm²,建议选择合适的导线以保证连接可靠性。
    3. 固定方式:使用标准安装轨进行安装,确保稳固,避免因振动导致松动。

    兼容性和支持


    - 兼容性:该断路器符合 UL 489 和 IEC 60898 标准,与多种电气设备兼容。
    - 支持服务:Siemens 提供详细的用户手册、常见问题解答、测试证书及技术文档。更多信息可在官方网站获取。

    常见问题与解决方案


    1. 问题:接线时如何紧固端子?
    - 解决办法:使用扭矩扳手将铜导线紧固至 3.5 Nm 或 31 lb.in,确保良好接触。
    2. 问题:如何判断断路器已触发?
    - 解决办法:观察断路器上的指示灯或位置变化,通常脱扣后会有明显的物理标志。
    3. 问题:长时间未使用后如何检查断路器?
    - 解决办法:在启动前检查所有接线是否正常,确认无误后再通电。

    总结和推荐


    总体评价:Siemens 5SJ4306-7HG42 微型断路器是一款性能优异的产品,具备高开断能力、长寿命和广泛的应用范围,非常适合工业和机械工程领域的使用。
    推荐:强烈推荐给需要高性能、高可靠性的电路保护需求的客户。

5SJ43067HG42参数

参数
额定电压-AC 400V
额定电压-DC 125V
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 控制杆
额定电流 6A
极数 3
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

5SJ43067HG42厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SJ43067HG42数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SJ43067HG42 5SJ43067HG42数据手册

5SJ43067HG42封装设计

查看详情并下载
Symbol
Footprint
3D Model
