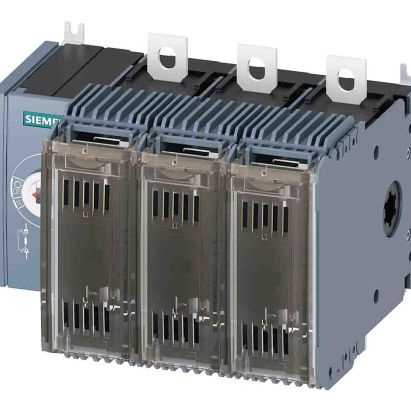

3KF2316-0LF11

产品分类:
厂牌: SIEMENS/西门子
产品描述: Switch disconnector with fuse 160 A, Size 2, 3-pole for LV HRC fuse Sz. 000 and 00 Front operating mechanism left Basic unit without handle flat terminal
供应商型号: Q-3KF2316-0LF11
供应商: 期货订购
标准整包数: 1
SIEMENS/西门子  3KF2316-0LF11

3KF2316-0LF11概述


    产品简介


    SENTRON的3KF2316-0LF11是一款带有熔断器的开关断路器,设计用于低压(LV)系统中的高容断比(HRC)熔断器。该型号属于3KF系列,具有三极结构,额定电流为160A。它主要用于工业自动化、电力分配和保护应用中,能够有效地在电路过载或短路情况下切断电源,保障系统的安全运行。

    技术参数


    - 额定电流: 160A
    - 开关极数: 3极
    - 尺寸: 2号
    - 熔断器尺寸: NH000 和 NH00
    - 机械寿命: 12,000次操作周期
    - 电寿命:
    - 在AC-23A,440V下为8,000次
    - 在AC-23A,690V下为5,000次
    - 在DC-23A,440V下为1,000次
    - I2t值:
    - 组合开关+熔断器,500V下最大为150,600A²·s
    - 组合开关+熔断器,400V下最大为150,600A²·s
    - 组合开关+gG熔断器,690V下最大为89,640A²·s
    - 熔断器,500V下最大为223,000A²·s
    - gG熔断器,690V下最大为360,000A²·s
    - aM熔断器,690V下最大为565,000A²·s
    - 短路电流制造能力:
    - 开关断路器,690V AC/440V DC无熔丝时最小为7.65kA
    - 操作电压: 最大690V
    - 过电压类别: IV
    - 环境温度:
    - 工作状态下:-25°C 至 70°C
    - 存储状态下:-50°C 至 80°C
    - 防护等级: IP00(有盖或电缆端子盖时IP20)

    产品特点和优势


    - 高可靠性: 具备高达12,000次的操作周期,适合长时间稳定运行的应用环境。
    - 多种熔断器支持: 支持NH000和NH00熔断器,适应不同应用场景的需求。
    - 高过电压承受能力: 可承受12kV的冲击电压,保证系统在恶劣环境下正常工作。
    - 多重保护功能: 内置熔断器监测,确保电路在出现故障时及时切断电源。

    应用案例和使用建议


    应用案例
    该产品常用于工业配电系统中,特别是在需要对线路进行快速切断和过载保护的场合。例如,在电力传输和分配系统中,当出现过载或短路时,该断路器可以迅速切断电源,避免设备损坏。
    使用建议
    - 在安装前仔细检查电气连接和熔断器是否正确安装,确保所有螺丝拧紧到规定的扭矩值。
    - 定期检查和更换熔断器,以保证系统的可靠性和安全性。
    - 在维护和修理时,确保断路器已完全断开电源,并遵循制造商的安全操作规程。

    兼容性和支持


    该产品与大多数标准的HRC熔断器兼容,且适用范围广泛。制造商提供详尽的技术支持和服务,包括产品手册、常见问题解答、维修服务等,确保用户在使用过程中遇到任何问题时都能获得及时的帮助。

    常见问题与解决方案


    1. 问题: 断路器无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,确保所有接线正确且牢固连接。

    2. 问题: 熔断器频繁熔断。
    - 解决方案: 检查负载是否过大或存在短路现象,适当调整负载或检查电路。

    3. 问题: 断路器发热严重。
    - 解决方案: 检查散热装置是否工作正常,清理散热孔,并确保安装位置通风良好。

    总结和推荐


    综上所述,SENTRON的3KF2316-0LF11是一款性能卓越的开关断路器,具备高可靠性、多种保护功能和广泛的适用范围。它在工业自动化和电力分配领域表现优异,适用于需要高安全性和可靠性的应用场景。强烈推荐给需要高性能电路保护解决方案的用户。

3KF2316-0LF11厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3KF2316-0LF11数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3KF2316-0LF11 3KF2316-0LF11数据手册

3KF2316-0LF11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 869.2212
库存: 5000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 869.22
直接购买
加入购物车
