3KF5363-2LF11

产品分类:
厂牌: SIEMENS/西门子

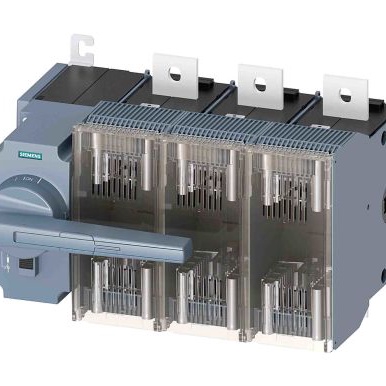

产品描述: Switch disconnector with fuse 630 A, Size 5, 3-pole for LV HRC fuse Sz. 2 and 3 Front operating mechanism left Complete unit with direct operating mechanism gray flat terminal
供应商型号: Q-3KF5363-2LF11
供应商: 期货订购
标准整包数: 1
SIEMENS/西门子  3KF5363-2LF11

3KF5363-2LF11概述

    # SENTRON 3KF5363-2LF11 电子元器件技术手册

    产品简介


    SENTRON的3KF5363-2LF11是一款带有熔断器的隔离开关,主要用于低压电路(Low Voltage, LV)的保护。该产品集成了熔断器和隔离开关的功能,适用于额定电流为630A的应用场景。其设计紧凑且耐用,广泛应用于电力分配系统、工业自动化设备以及其他需要高可靠性开关操作的场合。

    技术参数


    基本参数
    - 产品型号:3KF5363-2LF11
    - 品牌名称:SENTRON
    - 额定电流:630A
    - 极数:3极
    - 开关大小:5号
    - 熔断器尺寸:NH2、NH3
    - 机械寿命:6000次操作循环
    - 电寿命:AC-23A 440V时1500次,AC-23A 690V时1000次,DC-23A 440V时1000次
    - 最大I2t值:不同电压下有不同的最大允许值
    性能指标
    - 防护等级:IP00(带盖或接线端子盖时为IP20)
    - 环境温度:工作时-25°C至70°C,存储时-50°C至80°C
    - 过电压类别:IV
    - 耐压能力:额定值12kV
    主要连接参数
    - 主电路连接方式:顶部和底部
    - 紧固力矩:最小50 N·m,最大75 N·m
    - 可连接导体截面:铝导体1x(25...300mm²),铜导体1x(25...240mm²)

    产品特点和优势


    独特功能
    - 集成熔断器和隔离开关功能,节省空间
    - 高机械和电寿命,确保长时间稳定运行
    - IP00防护等级,适用于恶劣环境
    优势
    - 可靠性高,能够承受极端环境条件
    - 设计紧凑,易于安装和维护
    - 适用范围广,适合各种工业和商业应用

    应用案例和使用建议


    应用案例
    - 用于电力分配系统的断路保护
    - 在工业自动化设备中作为电源开关使用
    使用建议
    - 安装时需注意环境温度和防护措施,以确保设备正常运行
    - 定期检查连接部位,确保紧固力矩符合要求
    - 根据实际应用需求选择合适的熔断器尺寸

    兼容性和支持


    兼容性
    - 与不同规格的LV HRC熔断器兼容
    - 可直接安装于标准配电盘上
    支持
    - 用户可通过官方技术支持网站获取详细的使用手册和维护指南
    - 可在线订购产品和配件

    常见问题与解决方案


    常见问题及解决方案
    1. 设备无法启动
    - 原因:熔断器可能已烧断
    - 解决方案:检查并更换熔断器
    2. 连接部位松动
    - 原因:紧固力矩不足
    - 解决方案:重新拧紧连接部位,确保力矩在50 N·m至75 N·m之间
    3. 设备过热
    - 原因:负载过大
    - 解决方案:减小负载,避免设备过载运行

    总结和推荐


    综合评估
    - 优点:高可靠性和耐用性,紧凑的设计,广泛的兼容性
    - 缺点:可能需要定期检查和维护
    推荐
    SENTRON 3KF5363-2LF11隔离开关具有高可靠性、长寿命和广泛的应用场景,特别适合于工业和商业电力系统中的关键位置。尽管需要定期维护,但其优秀的性能使其成为市场上值得信赖的选择。强烈推荐给对性能和稳定性有较高要求的客户。

3KF5363-2LF11厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3KF5363-2LF11数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3KF5363-2LF11 3KF5363-2LF11数据手册
