首页  >  产品百科  >  04J-AS-T11

04J-AS-T11

产品分类:
厂牌: GRAYHILL
产品描述: Joysticks Active 4 Direction 2000mA Solder Lug
供应商型号: N-04J-AS-T11
供应商: 云汉优选
标准整包数: 1

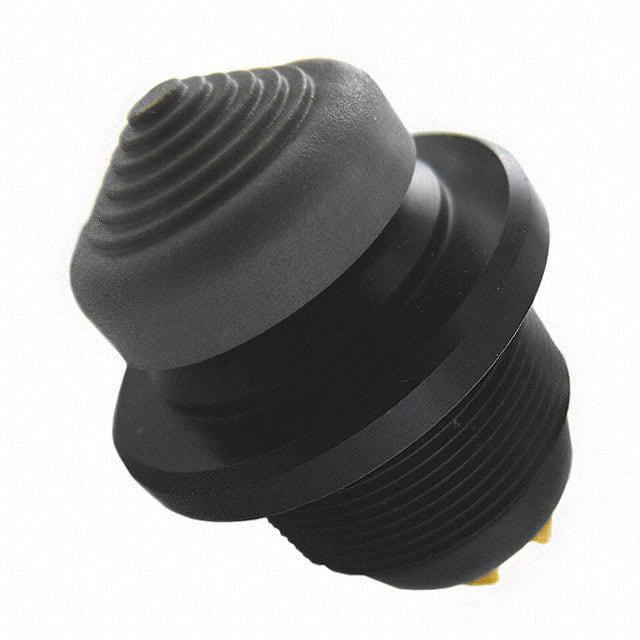

GRAYHILL  04J-AS-T11

04J-AS-T11概述

    DISCRETE JOYSTICK 技术手册

    1. 产品简介


    DISCRETE JOYSTICK 是一款专为需要高可靠性和防尘防水性能的应用而设计的操纵杆。它有两种安装方式:后置面板安装和前置面板安装。此外,该产品符合RoHS标准,适合各种恶劣环境下的应用。

    2. 技术参数


    - 额定电流:电阻负载下2安培,感性负载下0.5安培(28VDC或115VAC)
    - 接触电阻:最大0.05欧姆
    - 操作温度范围:-55°C至+85°C
    - 操作寿命:最少100,000次循环
    - 按钮行程:最小0.020英寸(约0.5毫米)
    - 按钮操作力:最大5磅(约2.2千克力)
    - 绝缘电阻:10,000兆欧
    - 振动:符合MIL-DTL-9419F方法3.5.9
    - 切换杠杆行程:中心位置的最大15°
    - 切换操作力:16盎司 + 初始6盎司
    - 机械冲击:符合MIL-STD-810程序I,方法516.4
    - 浸没:符合MIL-PRF-8805
    - 湿度抗性:符合MIL-DTL-9419

    3. 产品特点和优势


    - 防尘防水性能:当正确安装时,可以达到IP67防护等级,确保在恶劣环境中稳定工作。
    - 多种安装方式:提供前后两种安装选项,适用于不同的安装需求。
    - 高可靠性:通过严格测试,保证在不同条件下都能稳定运行。
    - 环保材料:采用RoHS合规材料,满足环保要求。

    4. 应用案例和使用建议


    - 工业自动化:适合用于工业机器人、装配线控制系统中,提供精准的位置反馈。
    - 军事应用:由于其坚固的设计和高可靠性,广泛应用于军事设备中。
    - 建议:确保在安装过程中遵循正确的安装步骤,以保证防尘防水效果。在长期使用过程中,定期检查并清洁接触点,避免灰尘和污垢积累影响性能。

    5. 兼容性和支持


    - 兼容性:该产品可与多种电路板和电气系统兼容,适用于各种工业和商业应用。
    - 技术支持:可以通过当地经销商或销售办事处获取更多技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:按钮不响应。
    - 解决方法:检查按钮的操作力是否在正常范围内,必要时重新校准或更换。
    - 问题2:接触电阻过高。
    - 解决方法:确保接点清洁,必要时进行清洗或更换接点。
    - 问题3:开关在某些方向上无法操作。
    - 解决方法:检查内部机构是否有损坏,必要时进行维修或更换。

    7. 总结和推荐


    总的来说,DISCRETE JOYSTICK 在设计和性能上都表现出色,具有高可靠性、防尘防水、易于安装等特点。对于需要在恶劣环境中工作的设备,这款操纵杆是一个非常理想的选择。强烈推荐在工业自动化、军事装备等领域使用。

04J-AS-T11参数

参数
长*宽*高 25.4mm(长度)*31.98mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

04J-AS-T11厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

04J-AS-T11数据手册

厂牌 PDF简要描述 下载
GRAYHILL GRAYHILL 04J-AS-T11 04J-AS-T11数据手册

04J-AS-T11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 109.6358 ¥ 931.9043
25+ $ 96.8509 ¥ 823.2327
100+ $ 87.9342 ¥ 747.4407
250+ $ 83.1198 ¥ 706.5183
库存: 3
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1863.8
