3NP1123-1JC20

产品分类:
厂牌: SIEMENS/西门子
产品描述: Fuse switch disconnector 3NP1, 3-pole, NH000, 160 A, for Rittal busbar system 60 mm, box terminal, Cover level 32/70 mm
供应商型号: 3NP11231JC20
供应商: 国内现货
标准整包数: 1

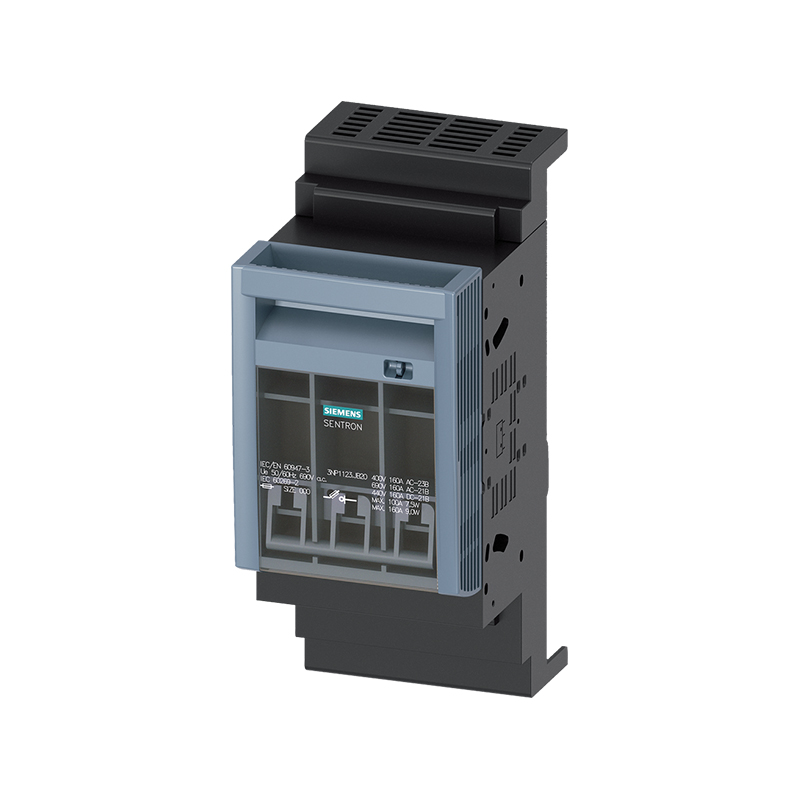

SIEMENS/西门子  3NP1123-1JC20

3NP1123-1JC20概述


    产品简介


    SENTRON Fuse Switch Disconnectors 3NP1 是一款专为Rittal 60mm母线系统设计的断路器和开关组合设备。本产品采用三极设计,适用于电路保护和分断操作,额定电流高达160A。它广泛应用于电力系统、工业自动化控制、数据中心以及其他需要高可靠性的配电设施中。

    技术参数


    - 极数:3极
    - 设备类型:用于Rittal 60mm母线系统
    - 离合器尺寸:NH000
    - 闭合开关时的放电电流:最大15kA
    - 机械使用寿命(操作周期):典型值2,000次
    - 放电能量(I²t值):最大223kA².s
    - 绝缘电压:
    - 额定值:690V
    - 污染等级3,交流额定值:690V
    - 污染等级2,交流额定值:1000V
    - 额定功率因数:
    - AC-21B:0.95
    - AC-22B:0.65
    - AC-23B:0.45
    - 耐受冲击电压:额定值8kV
    - 运行电流:
    - 35°C:160A
    - 40°C:150A
    - 45°C:140A
    - 50°C:130A
    - 55°C:120A
    - 放电电流(高速激活):最大10kA
    - 运行电压:
    - 交流:最大690V
    - 直流:最大440V
    - 防护等级:IP40(带盖或电缆端子),IP30(无盖或电缆端子),IP20(打开)
    - 散热损耗:每极5W,每设备15W
    - 主电路电流:
    - 额定值:125A
    - 容性负载下,400V:72A
    - 容性负载下,500V:55A
    - 辅助电路:
    - 常开(NO)触点:0个
    - 常闭(NC)触点:0个
    - 联锁:是
    - 缺相监测:是
    - 熔丝监测:是
    - 过电压保护监测:是
    - 连接导体横截面:
    - 固态或绞合最小:1.5mm²
    - 固态或绞合最大:50mm²
    - 细绞合带芯端处理最小:1.5mm²
    - 细绞合带芯端处理最大:35mm²
    - 绞合最小:1.5mm²
    - 绞合最大:50mm²
    - 紧固扭矩:
    - 最小:3.5N·m
    - 最大:4N·m
    - 连接技术:盒式终端
    - 机械设计:
    - 高度:210.4mm
    - 宽度:88.8mm
    - 宽度范围:12mm~30mm
    - 深度:124.6mm
    - 净重:0.82kg
    - 环境条件:
    - 运行温度范围:-25°C到55°C
    - 存储温度范围:-50°C到80°C

    产品特点和优势


    SENTRON Fuse Switch Disconnectors 3NP1 具有以下独特的功能和优势:
    1. 多级保护:集成了熔丝断路器和隔离开关的功能,为电路提供全面保护。
    2. 高可靠性:额定电流达到160A,放电能量高,确保在各种恶劣条件下依然稳定运行。
    3. 适应性强:能够适应多种母线厚度(5mm或10mm),适合不同的安装要求。
    4. 智能监控:具备缺相监测、熔丝监测和过电压保护监测等功能,保障系统安全。

    应用案例和使用建议


    应用案例:
    - 数据中心:作为核心电源系统的保护和分断装置。
    - 工业自动化:应用于工厂自动化生产线,提供可靠的电源管理和故障保护。
    - 商业楼宇:在商业楼宇的配电系统中,为关键设备提供安全可靠的保护。
    使用建议:
    1. 合理选择安装位置:根据实际布线需求和空间限制,选择合适的安装位置,以确保设备的正常工作。
    2. 定期检查:定期进行检查和维护,特别是对熔丝和机械部件的检查,确保设备处于最佳状态。
    3. 配合专业软件:可以配合专业的电力管理系统软件,实时监控设备状态,提高维护效率。

    兼容性和支持


    SENTRON Fuse Switch Disconnectors 3NP1 可以与其他标准规格的母线系统和相关设备兼容。制造商提供了详细的安装和维护手册,还提供在线技术支持和服务,帮助用户解决问题。

    常见问题与解决方案


    问题1:设备启动后立即跳闸。
    解决方案:检查连接导体是否有短路或接触不良的情况,重新接线并确认连接牢固。
    问题2:设备不能正常通电。
    解决方案:检查输入电压是否符合设备要求,确认接线正确,重启设备。
    问题3:设备过热。
    解决方案:检查安装环境温度是否超过设备允许的工作范围,增加通风或改善散热措施。

    总结和推荐


    SENTRON Fuse Switch Disconnectors 3NP1 是一款性能优越的电路保护设备,适用于多种高压电力系统的应用场合。其高可靠性、智能化功能和广泛的适用范围使其在市场上具有较强的竞争力。强烈推荐在关键电力系统中使用此产品,以确保系统的安全稳定运行。

3NP1123-1JC20厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3NP1123-1JC20数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3NP1123-1JC20 3NP1123-1JC20数据手册
