3NP1133-1BC21

产品分类:
厂牌: SIEMENS/西门子
产品描述: Fuse switch disconnector 3NP1, 3-pole, NH00, 160 A, for Busbar system 8US 60 mm, Box terminal, Fuse monitoring electromechanical, Cover level 32/70 mm
供应商型号: 3NP11331BC21
供应商: 国内现货
标准整包数: 1

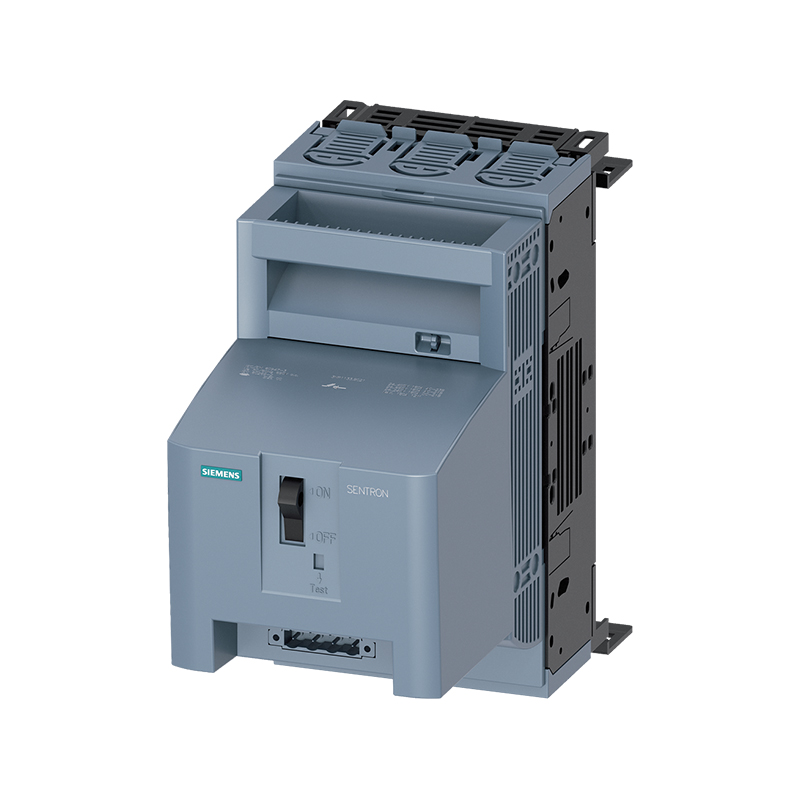

SIEMENS/西门子  3NP1133-1BC21

3NP1133-1BC21概述

    # Sentron Fuse Switch Disconnector 3NP1 技术手册

    产品简介


    Sentron 的 3NP1 熔断开关断路器是一款专为高电流电路设计的工业级电子元件。该产品主要应用于配电系统中,用于保护主电路免受短路和其他过载情况的影响。它适用于60mm的8US母线系统,并配备了机械式熔丝监控,可以有效地监测电路状态。产品提供3极配置,额定电流可达160A。

    技术参数


    主要技术规格
    - 型号: 3NP1133-1BC21
    - 产品类型: 熔断开关断路器
    - 额定电流: 160A(在不同温度下略有变化)
    - 电压范围: 交流24V至690V;直流24V至250V
    - 断开能力: 最大23kA
    - 机械寿命: 典型值2000次操作循环
    - 防护等级:
    - 关闭状态下带盖或电缆夹盖:IP40
    - 关闭状态下无盖或电缆夹盖:IP30
    - 打开状态:IP20
    - 环境温度:
    - 操作时:最低-25°C,最高55°C
    - 存储时:最低-50°C,最高80°C
    - 绝缘电压: 额定值690V(污染等级3)
    - 浪涌电压耐受: 额定值8kV
    性能参数
    - 功率损耗:
    - 在常规额定热电流下每极5W
    - 在常规额定热电流下每装置15W
    - 在AC条件下,满载电流下的额定值为每极17W
    - 熔丝的最大功率损耗为每熔丝12W
    - 连接方式: 箱式端子连接
    - 安装尺寸: 高度206.2mm,宽度105.8mm,深度216.5mm
    - 重量: 1.42kg
    - 适用母线厚度: 5mm或10mm
    - 连接导体截面积:
    - 固体或绞合线:最小6mm²,最大70mm²
    - 绞合线(需端接):最小6mm²,最大50mm²

    产品特点和优势


    Sentron 3NP1 熔断开关断路器具有以下独特优势:
    - 熔丝监控: 采用机电一体化的熔丝监控系统,实时监测电路状态,确保高可靠性。
    - 宽泛的工作温度范围: 能够在极端环境下可靠运行。
    - IP等级防护: 高防护等级确保在恶劣环境中保持安全和稳定。
    - 机械寿命长: 可以进行2000次操作循环,适应高强度应用场景。
    - 多种接线选择: 支持不同类型的导体截面积,适用于多种安装需求。

    应用案例和使用建议


    应用案例
    该产品常用于工业自动化、数据中心、电力传输等领域。例如,在高压配电系统中,它能够有效地保护电路不受短路和其他过载情况的影响,提高系统的稳定性和安全性。
    使用建议
    1. 温度控制: 在高负载情况下,确保设备周围有足够的散热空间,避免过热。
    2. 安装维护: 在安装过程中,严格按照手册要求进行,定期检查设备状态,确保安全可靠。
    3. 应用调整: 根据不同的工作环境和负载条件,适时调整设备参数,保证最佳性能。

    兼容性和支持


    该产品与标准的60mm 8US母线系统兼容。厂商提供了详细的使用指南和支持服务,包括常见问题解答和维修指南,用户可以通过官方网站获取更多信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 设备过热
    - 解决方法: 检查散热条件,确保设备周围有足够的通风空间。
    2. 问题: 熔丝频繁烧毁
    - 解决方法: 检查电路是否有异常,确保负载不超过额定值。
    3. 问题: 操作不顺畅
    - 解决方法: 检查操作机构是否有异物堵塞,及时清理并润滑。

    总结和推荐


    综上所述,Sentron 3NP1 熔断开关断路器是一款高效、可靠的电子元件,广泛适用于各种高电流应用场合。它的独特功能和优异的性能使其在市场上具有很强的竞争力。对于需要高度可靠性和稳定性的应用场景,我们强烈推荐使用这款产品。

3NP1133-1BC21厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3NP1133-1BC21数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3NP1133-1BC21 3NP1133-1BC21数据手册

3NP1133-1BC21封装设计

查看详情并下载
Symbol
Footprint
3D Model
