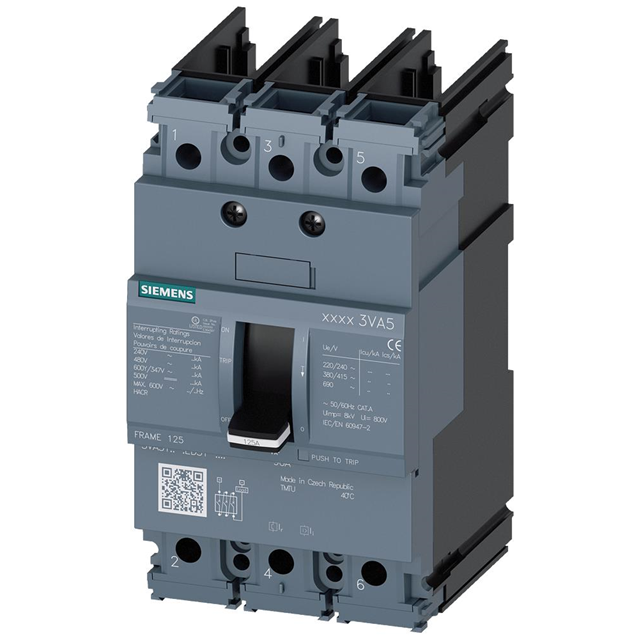

3VA51204ED310AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 3 20A 控制杆 DIN导轨安装
供应商型号: 982-3VA51204ED310AA0
供应商: Mouser
标准整包数: 1

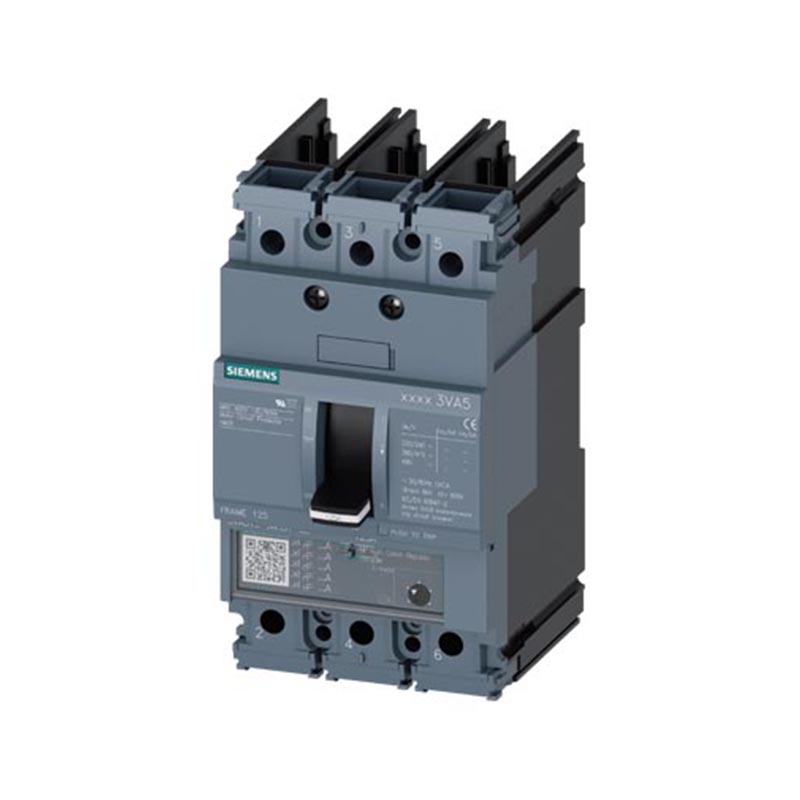

SIEMENS/西门子 断路器 3VA51204ED310AA0

3VA51204ED310AA0概述

    3VA5120-4ED31-0AA0 电路断路器技术手册

    产品简介


    3VA5120-4ED31-0AA0 是西门子(Siemens)公司生产的一款断路器。这款断路器适用于工业环境中负载保护和系统保护。其主要功能包括线保护、过载保护和短路保护。它广泛应用于加热、空调和制冷系统(HACR)、高压放电(HID)以及开关操作的场合。

    技术参数


    - 绝缘电压: 800 V
    - 操作电压 (DC): 500 V
    - 操作电压 (AC): 690 V
    - 额定电流 (In): 20 A
    - 最大功率损耗: 12.2 W
    - 机械寿命 (典型值): 20,000 操作周期
    - 电寿命 (AC-1 380/415 V): 8,000 操作周期
    - 电寿命 (AC-1 690 V): 4,000 操作周期
    - 电寿命 (480 V): 8,000 操作周期
    - 电寿命 (600 V): 4,000 操作周期
    - 短路电流 (Icu):
    - 240 V: 55 kA
    - 415 V: 36 kA
    - 690 V: 5 kA
    - 运行短路电流 (Ics):
    - 240 V: 85 kA
    - 415 V: 36 kA
    - 690 V: 5 kA
    - 短路电流分断能力 (Icm):
    - 240 V: 121 kA
    - 415 V: 75.6 kA
    - 690 V: 7.5 kA

    产品特点和优势


    - 符合UL标准: 通过了UL 489认证,适用于HACR、HID和SWD类型的应用。
    - 高分断能力: 在480V下达到25kA,保证了在故障情况下的可靠保护。
    - 广泛的温度范围: 能在-25°C至70°C的操作温度范围内正常工作。
    - 高稳定性: 具有良好的机械和电寿命,适合频繁操作的应用场合。

    应用案例和使用建议


    - 工业应用: 在大型制造工厂中用于负载保护。
    - 建筑应用: 在商业建筑和数据中心中作为系统保护装置。
    - 使用建议: 安装时确保按照规范进行连接,并定期检查以保持最佳性能。对于高温环境,考虑增加散热措施。

    兼容性和支持


    - 兼容性: 可以与其他标准电气设备兼容。
    - 支持和服务: 西门子提供了详细的用户手册、常见问题解答和维护指南,以确保客户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题: 断路器在高温环境下性能下降。
    - 解决方案: 确保设备周围有足够的通风空间,并考虑使用额外的冷却措施。
    - 问题: 断路器无法正常操作。
    - 解决方案: 检查连接是否正确,必要时联系技术支持。

    总结和推荐


    综上所述,3VA5120-4ED31-0AA0 断路器具有优秀的性能和广泛的应用范围,特别适合于需要高度可靠的工业和商业环境。其高分断能力和优异的电气寿命使其在市场上具备较强的竞争力。因此,强烈推荐使用这款产品。
    注: 本文档内容根据产品手册整理,可能随时间和版本更新而有所变化。更多详细信息请参考西门子官方网站上的最新资料。

3VA51204ED310AA0参数

参数
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 控制杆
额定电流 20A
极数 3
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3VA51204ED310AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA51204ED310AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA51204ED310AA0 3VA51204ED310AA0数据手册

3VA51204ED310AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
