3VA52106EF310AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 3 100A 控制杆 DIN导轨安装
供应商型号: 3473-3VA52106EF310AA0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 断路器 3VA52106EF310AA0

3VA52106EF310AA0概述


    产品简介

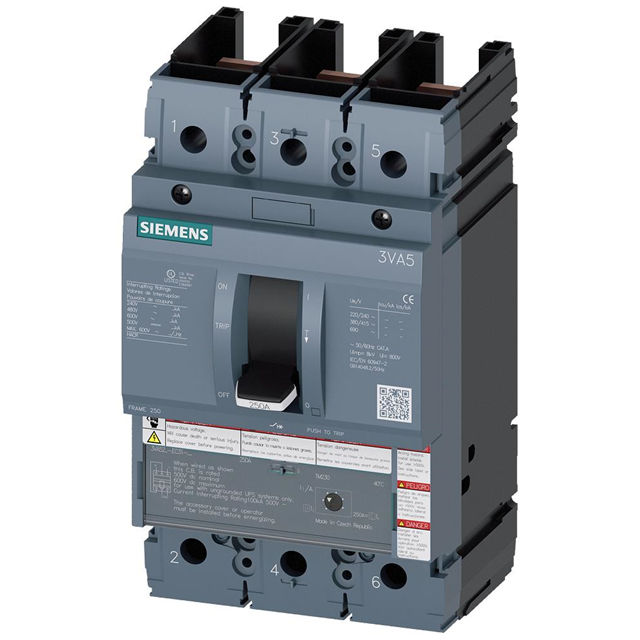

    SENTRON 3VA5210-6EF31-0AA0 断路器
    SENTRON 3VA5210-6EF31-0AA0 是一款高可靠性、高性能的塑壳断路器,主要用于低压配电系统的过载和短路保护。该断路器符合UL认证标准,适用于250A框架等级,具备65kA的断开能力(在480V条件下)。它主要用于交流线路保护,能够有效应对多种恶劣工作环境下的电流需求,是电力系统和工业自动化应用的理想选择。

    技术参数


    - 绝缘电压: 800V
    - 操作电压:
    - 直流: 750V
    - 交流: 690V
    - 最大功率损耗: 32W
    - 热态下每极功率损耗 (在690V交流): 10.53W
    - 机械寿命: 20,000次操作周期
    - 电气耐久性:
    - 380/415V: 8,000次
    - 690V: 4,000次
    - 480V: 8,000次
    - 600V: 4,000次
    - 额定操作电流:
    - 40°C: 100A
    - 45°C: 97A
    - 50°C: 95A
    - 55°C: 92A
    - 60°C: 89A
    - 65°C: 87A
    - 70°C: 84A
    - 短路断开能力:
    - 240V: 100kA
    - 415V: 70kA
    - 690V: 10kA
    - 短路电流峰值:
    - 240V: 220kA
    - 415V: 154kA
    - 690V: 17kA
    - 可调参数:
    - 额定响应值电流(Ir): 80A - 100A
    - 响应延迟时间(tr): 1s
    - 短路响应电流(Ii): 500A - 1000A
    - 接地保护: 无

    产品特点和优势


    SENTRON 3VA5210-6EF31-0AA0具有以下几个显著特点和优势:
    - 高断开能力: 在480V条件下的65kA断开能力,确保了设备在极端条件下依然可以安全稳定运行。
    - 宽温范围: 可在-25°C至70°C的温度范围内正常工作,在-40°C至80°C的储存温度范围内也能保持稳定。
    - 可靠的设计: 通过了UL 489认证,适用于商业建筑的加热、通风和空调(HVAC)系统。
    - 广泛的适应性: 具备多级过载保护功能,能够适应不同环境下的电流需求。
    - 灵活的安装: 支持电机驱动扩展,方便现场安装和调试。

    应用案例和使用建议


    应用案例:
    该断路器广泛应用于商业建筑、工业生产线及电力系统中,尤其是在需要对交流线路进行保护的地方。例如,在数据中心、办公楼、医院、工厂等场所,该断路器可以有效地防止由于短路或过载导致的设备损坏和火灾隐患。
    使用建议:
    1. 正确选择操作环境: 确保设备安装在适当的环境中,避免高温、低温、湿度过高等不利条件。
    2. 定期检查维护: 定期检查断路器的状态,确保其各项参数处于正常范围内,及时更换或维修有问题的部件。
    3. 注意环境防护: 选择合适的安装位置,如靠近其他发热设备时,应注意散热问题。
    4. 适时调整参数: 根据负载的变化,适时调整断路器的过载保护阈值,确保系统的安全性。

    兼容性和支持


    兼容性:
    - 该断路器适用于商业和工业领域的各类低压配电系统。
    - 支持电机驱动扩展,提高了安装的灵活性和便利性。
    支持和维护:
    Siemens为客户提供详尽的技术支持和售后服务。客户可以通过访问官方网站获取产品手册、安装指南和技术支持信息。此外,还可以联系当地授权服务中心进行维护和检修。

    常见问题与解决方案


    常见问题:
    1. 断路器频繁跳闸:
    - 原因: 可能是因为负载过大或短路引起的。
    - 解决办法: 检查负载并重新配置;确认没有短路现象后,适当增加断路器的设定值。
    2. 设备无法启动:
    - 原因: 可能是由于电源不稳定或接线错误造成的。
    - 解决办法: 确认电源稳定后,重新检查接线是否正确;如有必要,请联系专业技术人员进行检查。
    3. 设备发出异常噪音:
    - 原因: 可能是由于机械部件磨损或其他故障引起的。
    - 解决办法: 及时停止设备运行,由专业技术人员进行检查和维修。

    总结和推荐


    SENTRON 3VA5210-6EF31-0AA0 断路器是一款性能优异、功能全面的塑壳断路器,尤其适用于商业建筑和工业应用中的交流线路保护。其卓越的断开能力和广泛的适用性使其在市场上具有很强的竞争力。通过细致的使用建议和全方位的支持服务,该产品能够为用户提供可靠且高效的解决方案。强烈推荐此款断路器作为现代低压配电系统中的理想选择。

3VA52106EF310AA0参数

参数
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 控制杆
额定电流 100A
极数 3
额定电压-AC 690V
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3VA52106EF310AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA52106EF310AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA52106EF310AA0 3VA52106EF310AA0数据手册

3VA52106EF310AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
