首页  >  产品百科  >  3VA51115ED410AA0

3VA51115ED410AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 690V 4 110A 控制杆 DIN导轨安装
供应商型号: 982-3VA51115ED410AA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 断路器 3VA51115ED410AA0

3VA51115ED410AA0概述


    产品简介

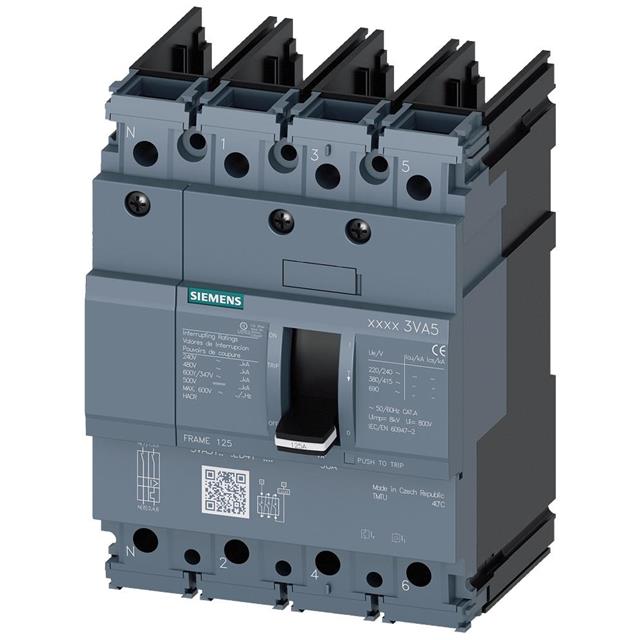

    Sentron 3VA5111-5ED41-0AA0 断路器是一款适用于工业及商业应用的断路器。它属于塑壳式断路器,主要用于线路保护,具有高过载保护和短路保护能力。这款断路器适用于各种系统保护,如加热、空调和制冷(HACR)电路,但不适用于高亮度放电(HID)电路。其主要应用领域包括建筑电气系统、工业控制电路和配电系统等。

    技术参数


    - 额定电压:交流电(AC)下为690V,直流电(DC)下为600V。
    - 绝缘电压:800V。
    - 电流额定值:In = 110A。
    - 操作环境温度:工作状态下-25°C至70°C,储存状态下-40°C至80°C。
    - 功率损耗:最大为25.8W,在690V交流电条件下每极最大损耗为8.6W。
    - 机械寿命:约20,000次操作循环。
    - 电气耐久性:在不同电压条件下的耐久次数分别为380/415V下8,000次、690V下4,000次、480V下8,000次、600V下4,000次。
    - 短路电流断开能力:在480V时为35kA。
    - 外形尺寸:高度140mm,宽度101.6mm,深度76.5mm。

    产品特点和优势


    - 可靠的安全性:这款断路器具有优异的短路和过载保护功能,能够在极端情况下确保系统的安全稳定运行。
    - 灵活的操作范围:可在-25°C到70°C的广泛温度范围内操作,适合多种复杂的工作环境。
    - 高耐久性:机械寿命高达20,000次操作循环,保证长期稳定运行。
    - 易于安装:无需额外连接中性导线,简化安装过程。

    应用案例和使用建议


    该断路器广泛应用于大型商业建筑和工业设施的配电系统中,例如购物中心、医院和工厂。具体的应用场景包括配电盘、开关柜和动力系统等。
    使用建议:
    - 在安装过程中,需注意保持操作环境温度在规定范围内。
    - 定期进行维护检查,以确保断路器的功能正常。
    - 如需连接电机驱动装置,请根据实际需要选配合适的产品配件。

    兼容性和支持


    该产品与市场上大多数主流电气设备兼容。制造商提供全面的技术支持和维护服务,包括安装指南、用户手册和售后服务等。此外,Siemens公司还提供了详细的在线资源库,包括安装手册、证书和常见问题解答等。

    常见问题与解决方案


    问题1:断路器在高温环境下无法正常工作。
    解决方案:确保断路器处于规定的温度范围内工作,若环境温度超过限制,则需要采取降温措施,如增加通风口或使用空调系统。
    问题2:断路器频繁跳闸。
    解决方案:检查负载是否超出了断路器的额定值。如果负载过大,则需要更换更高额定值的断路器或者减少负载。

    总结和推荐


    总体而言,Sentron 3VA5111-5ED41-0AA0 断路器凭借其优良的安全性、灵活性和可靠性,是适合于多种应用场合的理想选择。特别是在需要频繁操作和广泛温度范围的应用环境中,其优势更为明显。强烈推荐在配电系统和其他相关应用中使用此款断路器。

3VA51115ED410AA0参数

参数
断路器类型 -
执行器类型 控制杆
额定电流 110A
极数 4
额定电压-AC 690V
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

3VA51115ED410AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA51115ED410AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA51115ED410AA0 3VA51115ED410AA0数据手册

3VA51115ED410AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
