首页  >  产品百科  >  5SJ4118-8HG42

5SJ4118-8HG42

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 125V 400V 1 15A 控制杆 DIN导轨安装
供应商型号: 5SJ41188HG42
供应商: 国内现货
标准整包数: 1

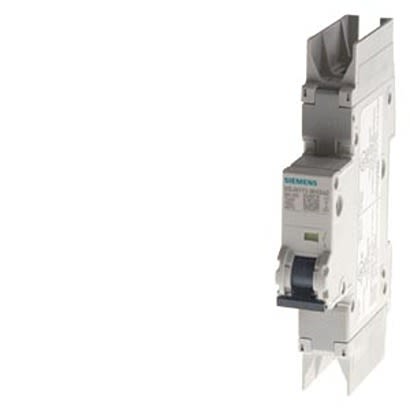

SIEMENS/西门子 断路器 5SJ4118-8HG42

5SJ4118-8HG42概述


    产品简介


    Sentron公司的Miniature Circuit Breaker(微型断路器)5SJ4118-8HG42是一款1极,具有D类脱扣特性的断路器。该产品额定电流为15A,适用于10kA的短路电流保护。主要功能是为工业和基础设施应用提供过载和短路保护。这款断路器符合UL 489标准,能够承受高达277V的交流电压,非常适合各种电力分配和控制应用。

    技术参数


    - 额定电流:15A
    - 脱扣特性:D类
    - 机械寿命:10,000次操作
    - 绝缘电压:440V(AC额定值)
    - 操作电压:
    - 交流电压:277V
    - 直流电压:60V(单通道),125V(双通道)
    - 频率范围:50/60 Hz
    - 过压类别:3
    - 污染等级:3
    - 防护等级:IP20(连接导体),IP40(手柄范围内)
    - 断开能力:根据EN 60898和IEC 60947-2,分别为10kA和15kA
    - 功率损耗:1.8W(每极,AC额定电流下热态)

    产品特点和优势


    - D类脱扣特性:适用于电机和其他需要高瞬时电流的应用。
    - 高断开能力:能够在10kA和15kA的条件下可靠断开电路。
    - 环保材料:无卤素,无硅,确保安全环保。
    - 安装简便:配备隧道端子和组合端子,方便连接。
    - 高防护等级:IP20/IP40,有效防止灰尘和湿气进入。

    应用案例和使用建议


    应用案例
    该断路器广泛应用于工业和基础设施项目,如工厂自动化系统、数据中心配电、建筑电气系统等。特别适合于电机和感性负载的保护。
    使用建议
    - 接线时确保端子紧固:使用3.5Nm的扭矩进行紧固,避免接触不良导致故障。
    - 注意工作环境温度:确保环境温度在-25°C到55°C之间,湿度不超过95%,以保证正常运行。
    - 定期检查:根据手册建议,每10,000次操作后检查一次,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该产品可以与标准安装导轨配合使用,适用于多种安装环境。
    - 支持和服务:Siemens提供全面的技术文档、安装指南和在线支持,确保用户可以轻松找到所需信息。具体支持服务可以在官方网站上查找。

    常见问题与解决方案


    1. 问:如何确保端子紧固到位?
    - 答:使用3.5Nm的扭矩进行紧固,可以用扭矩扳手进行测量,确保连接可靠。
    2. 问:如何判断断路器是否出现故障?
    - 答:如果断路器无法闭合或跳闸次数过多,可能是内部组件损坏,建议联系专业维修人员进行检修。
    3. 问:如何检查断路器的安装深度?
    - 答:参考安装手册中的图示,确保安装深度符合要求,一般为70mm。

    总结和推荐


    综上所述,Sentron的5SJ4118-8HG42微型断路器是一款高性能、高可靠性的产品,适用于各种工业和基础设施项目。其独特的D类脱扣特性、高断开能力和环保设计使其在市场上具备很强的竞争力。推荐在需要高可靠性过载和短路保护的应用场景中使用。如果您对产品的详细信息感兴趣,可以通过官方网站获得更多技术支持和资料下载。

5SJ4118-8HG42参数

参数
照明 -
断路器类型 -
执行器类型 控制杆
额定电流 15A
极数 1
额定电压-AC 400V
额定电压-DC 125V
照明电压-标称值 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

5SJ4118-8HG42厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SJ4118-8HG42数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SJ4118-8HG42 5SJ4118-8HG42数据手册
