3RV2711-0GD10

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit breaker size S00 for motor protection
供应商型号: Q-3RV2711-0GD10
供应商: 期货订购
标准整包数: 1

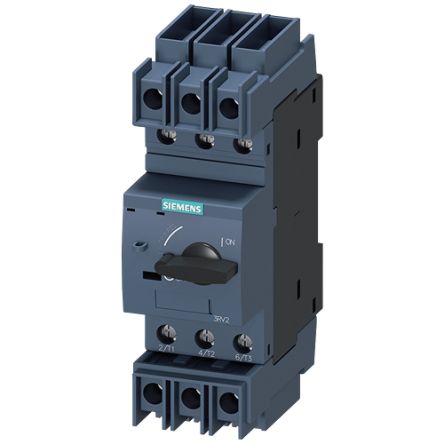

SIEMENS/西门子 断路器 3RV2711-0GD10

3RV2711-0GD10概述

    电子元器件技术手册:3RV2711-0GD10 断路器

    产品简介


    3RV2711-0GD10 是西门子(Siemens)SIRIUS 系列电路保护断路器,专为系统保护设计,符合 UL 489 和 CSA C22.2 No. 5-02 标准。该断路器具有多种电气特性,适用于多种环境条件下的保护需求。此断路器主要用于低压配电系统的过载和短路保护。

    技术参数


    | 参数类别 | 具体参数 |

    | 产品型号 | 3RV2711-0GD10 |
    | 功能 | 用于系统保护 |
    | 设计标准 | UL 489, CSA C22.2 No. 5 |
    | 极数 | 3 |
    | 额定电流 | 0.63 A - 8.2 A |
    | 额定电压 | 690 V |
    | 操作频率 | 50 ... 60 Hz |
    | 短路保护 | 支持 |
    | 热脱扣电流 | 100 kA (AC, 240V - 690V) |
    | 最大断流容量 | 100 kA (AC, 240V - 690V) |
    | 安装海拔高度 | ≤ 2000 m |
    | 工作温度 | -20 ... +60°C |
    | 存储温度 | -50 ... +80°C |
    | 湿度范围 | 10 ... 95% |
    | 温度补偿 | -20 ... +60°C |

    产品特点和优势


    3RV2711-0GD10 具备以下优势:
    1. 广泛的适用性:适用于不同电压等级和环境条件,满足多样化的应用需求。
    2. 高可靠性:具有 100,000 次机械寿命和电气寿命,保证长期稳定运行。
    3. 快速响应:具备 8.2 A 的瞬时短路跳闸电流,能够在短时间内检测并切断短路故障。
    4. 安全性:具备 B10 值为 5000,确保在高负载率条件下,危险失效概率为 50%,安全可靠。
    5. 安装简便:采用螺丝固定和插拔式安装方式,易于维护和更换。

    应用案例和使用建议


    该断路器广泛应用于工业自动化、建筑配电、轨道交通等领域。例如,在工业环境中,它可以保护电力系统免受过载和短路影响;在建筑物内,可以作为配电柜的重要组成部分,提供全面的保护。
    使用建议:
    - 在高温环境下使用时,应注意加强散热措施,避免因过热导致的误动作。
    - 对于特殊工况,如存在大量粉尘或腐蚀性气体的场合,可考虑加装防护装置。
    - 定期进行维护检查,以确保其长期稳定运行。

    兼容性和支持


    - 该产品支持 DIN EN 60715 标准的安装导轨,可与多种工业标准设备兼容。
    - 西门子提供详细的安装手册、使用指南和技术支持,帮助用户更好地理解和使用该产品。
    - 用户还可以访问官方网站获取更多的文档资源和支持服务。

    常见问题与解决方案


    1. 问题:产品安装后出现频繁跳闸现象。
    - 解决方案:检查电网是否存在严重的短路或过载情况,或者对断路器进行校准,确保设定值正确。

    2. 问题:断路器温度过高。
    - 解决方案:检查是否安装在通风不良的地方,或者是否有足够的空间散热。另外,检查接线是否紧固,避免接触电阻过大引起发热。

    总结和推荐


    综上所述,3RV2711-0GD10 断路器是一款高性能、多功能且适应性强的产品,适用于各种工业和商业应用场景。其卓越的性能和西门子提供的优质支持,使其成为市场上极具竞争力的选择。强烈推荐使用该产品,特别是在需要严格电气保护的场合。

3RV2711-0GD10参数

参数
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
零件状态 在售
包装方式 盒装

3RV2711-0GD10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV2711-0GD10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV2711-0GD10 3RV2711-0GD10数据手册

3RV2711-0GD10封装设计

查看详情并下载
Symbol
Footprint
3D Model
