3RV20110CA15

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 西门子 电机保护断路器, 额定电流0.18 → 0.25 a
供应商型号: 3473-3RV20110CA15-ND
供应商: Digi-Key
标准整包数: 1

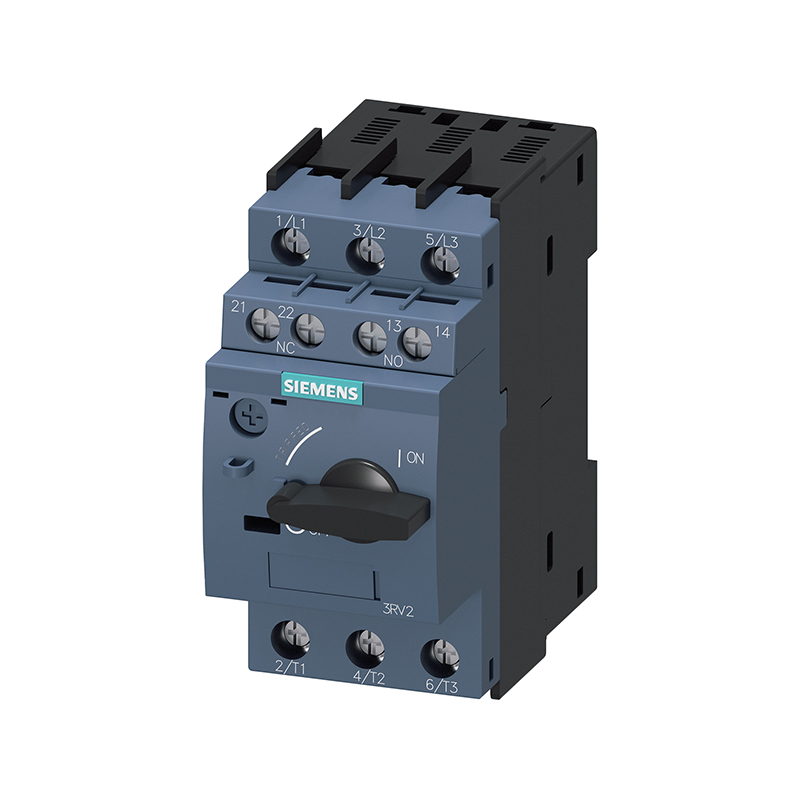

SIEMENS/西门子 断路器 3RV20110CA15

3RV20110CA15概述

    #

    产品简介


    Siemens公司生产的3RV2011-0CA15断路器是一款专为电机保护设计的产品。该断路器属于CLASS 10系列,具有良好的电流响应能力和短路保护能力。这款断路器广泛应用于各种工业场合,特别是在电机控制和保护方面有着重要的应用。

    技术参数


    以下是3RV2011-0CA15断路器的技术规格和性能参数:
    一般技术数据
    - 断路器尺寸:S00
    - 额定电流响应值:0.18 ... 0.25 A
    - 操作电压:20 ... 690 V(AC)
    - 机械寿命(操作周期):主触点典型值为100,000次,辅助触点典型值为100,000次
    - 电寿命(操作周期):典型值为100,000次
    - 绝缘电压:690 V(AC,污染等级3)
    - 冲击电阻:25g/11ms(符合IEC 60068-2-27)
    主电路
    - 极数:3
    - 额定电流响应值:0.18 ... 0.25 A
    - 运行频率:50 ... 60 Hz
    - 短路电流断开能力(Icu):100 kA(在240 V到690 V之间)
    - 瞬时短路跳闸单元响应值电流:3.3 A
    辅助电路
    - 辅助开关设计:横向
    - 辅助触点数量:1个NC(常闭),1个NO(常开)
    - 辅助触点操作电流:2 A(AC-15,24 V)、0.5 A(AC-15,120 V和125 V)
    安全相关数据
    - 是否适用于安全功能:是
    - 安全关断:是
    - 服务寿命:最多可达10年
    - ISO 13849-1设备类型:3
    - T1值:10年(用于验证测试间隔或服务寿命)

    产品特点和优势


    3RV2011-0CA15断路器具有以下几个显著特点和优势:
    1. 卓越的保护能力:该断路器具有高精度的过载保护和瞬时短路保护功能,确保电机的安全运行。
    2. 高度可靠的操作性能:机械寿命和电寿命分别达到100,000次操作周期,确保长时间稳定工作。
    3. 多种安装方式:可通过螺丝和卡扣安装到DIN导轨上,适合不同安装需求。
    4. 适用性强:适用于广泛的温度和湿度范围,从-20°C到+60°C的环境中均可正常工作。

    应用案例和使用建议


    应用案例
    3RV2011-0CA15断路器广泛应用于工业生产中的电机保护系统,特别是在需要高精度保护的应用中。例如,在自动化生产线上的电机保护系统中,该断路器可以有效地防止因过载或短路导致的电机损坏。
    使用建议
    1. 定期检查:建议定期检查断路器的工作状态,确保其能正常运作。
    2. 正确安装:按照说明书的要求进行正确的安装,特别是注意安装高度和与接地部件之间的间距要求。
    3. 合理选择:根据实际使用环境和电机负载情况,合理选择断路器的额定电流和操作频率。

    兼容性和支持


    3RV2011-0CA15断路器具有良好的兼容性,可与各种DIN导轨和辅助开关配合使用。Siemens公司提供了全面的支持和服务,包括安装指南、故障排除和维护手册等资源。此外,还提供在线订购系统和客户服务热线,方便客户获得技术支持和售后服务。

    常见问题与解决方案


    问题1:如何确保断路器正常操作?
    解决方案:定期检查断路器的工作状态,确保其连接良好且没有过热现象。此外,遵循安装说明正确安装断路器,避免因不当安装导致的问题。
    问题2:如何判断断路器是否需要更换?
    解决方案:通过检测断路器的工作状态,如果发现其无法正常分断电路,或者触点出现明显的磨损或烧蚀,那么就需要及时更换。
    问题3:如何选择合适的断路器?
    解决方案:根据实际的电机负载情况和使用环境,选择合适的额定电流和工作频率。同时考虑断路器的环境适应性,如温度范围和湿度条件。

    总结和推荐


    3RV2011-0CA15断路器凭借其卓越的保护性能、可靠的使用寿命和广泛的适用性,在电机保护领域表现出色。特别适用于需要高精度保护的工业场合。总体而言,该产品不仅功能强大,而且维护简便,非常值得推荐使用。
    希望以上内容能帮助您更好地了解和使用3RV2011-0CA15断路器。如果您有任何疑问或需要进一步的帮助,请随时联系Siemens的客户服务团队。

3RV20110CA15参数

参数
断路器类型 -
执行器类型 -
额定电流 180mA~250mA
极数 3
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

3RV20110CA15厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV20110CA15数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV20110CA15 3RV20110CA15数据手册

3RV20110CA15封装设计

查看详情并下载
Symbol
Footprint
3D Model
