3VA1110-1AA36-0AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: 3 DIN导轨安装,导线安装 76.2mm*130mm*88mm
供应商型号: 3VA11101AA360AA0
供应商: 国内现货
标准整包数: 1

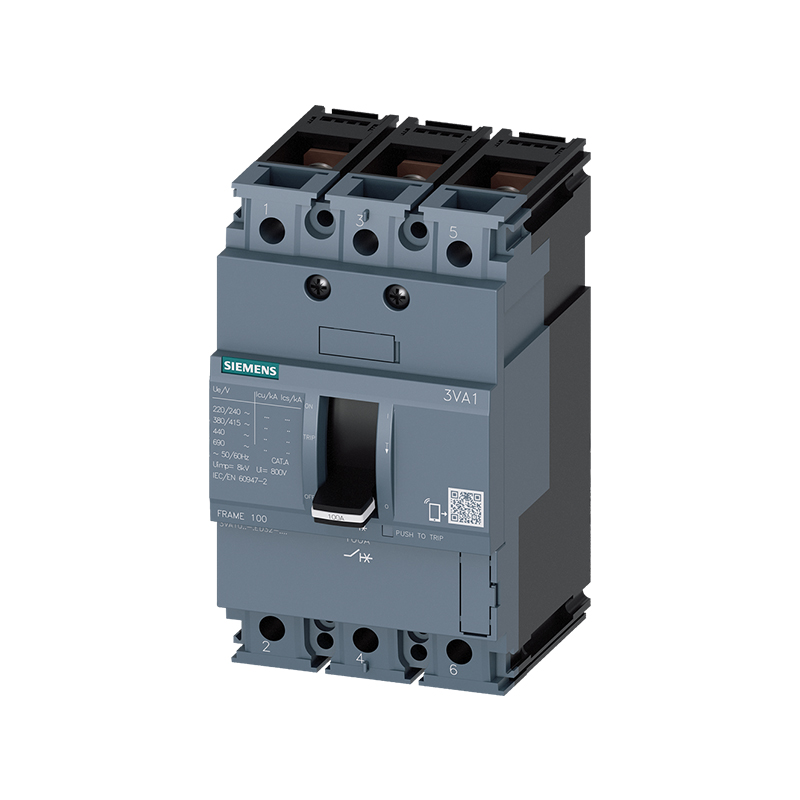

SIEMENS/西门子 断路器 3VA1110-1AA36-0AA0

3VA1110-1AA36-0AA0概述


    产品简介


    本产品是西门子Sentron系列的一款断路器(Molded Case Circuit Breaker, MCCB),型号为3VA1110-1AA36-0AA0。该产品属于3VA1 IEC框架160系列,是一款三极开关断路器,额定电流为100A,适用于无需过载保护和短路保护的应用场合。其特点是使用螺纹连接方式(clamp connection)进行接线,广泛应用于各种配电系统和工业控制场景。

    技术参数


    - 绝缘电压:800 V(额定值)
    - 操作电压:AC时为690 V(额定值),DC时为500 V(额定值)
    - 功率损耗:最大38 W
    - 机械寿命:典型值为15,000次操作周期
    - 电流参数:在不同温度下保持100A的额定电流,从40°C到70°C范围内不变
    - 通过能量值:在400V、500V和690V下最大可允许的通过能量值均为475,000 A²·s
    - 通过电流值:在400V下最大可允许的通过电流值为20kA,在690V下为3kA
    - 尺寸:高130mm,宽76.2mm,深70mm

    产品特点和优势


    该断路器具有较高的绝缘电压和广泛的工作电压范围,使其能够在多种环境下稳定运行。设计中不包含欠压释放、电压触发等功能,简化了结构,降低了成本。银色和锡色表面处理的设计提升了导电性和耐腐蚀性。此外,其高机械寿命确保了长期稳定的运行性能,且产品通过了多项认证,确保了其安全性和可靠性。

    应用案例和使用建议


    该断路器广泛应用于工业配电系统、机械设备和控制系统中。在使用过程中,应注意根据具体应用环境选择合适的安装位置,避免高温或潮湿环境。对于需要更高电流保护的应用场合,可以考虑使用具备更多功能的其他型号。例如,在一个工业制造车间中,这款断路器可以用于保护关键设备免受过流损害。

    兼容性和支持


    该断路器设计为螺纹连接,便于与其他标准电气元件连接。厂商提供了丰富的支持资源,包括操作手册、技术文档、常见问题解答等。可以通过访问西门子官方网站获取这些资源。此外,对于任何技术问题,用户可以联系西门子技术支持部门获得帮助。

    常见问题与解决方案


    - 问题:断路器不能正常分断电路
    - 解决方法:检查接线是否正确,确认是否有足够的操作力推动断路器分断。
    - 问题:断路器频繁跳闸
    - 解决方法:检查负载电流是否超过额定值,调整负载或更换更高额定值的断路器。
    - 问题:断路器无法合闸
    - 解决方法:检查电源电压是否符合要求,确认断路器没有过热。

    总结和推荐


    综上所述,西门子Sentron 3VA1110-1AA36-0AA0是一款性能稳定、适用广泛的断路器。其高绝缘电压、可靠的操作寿命以及易于安装的特点使其成为工业应用的理想选择。尽管价格较高,但考虑到其卓越的性能和良好的售后服务,推荐在工业环境中优先选用。

3VA1110-1AA36-0AA0参数

参数
额定电流 -
极数 3
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
长*宽*高 76.2mm*130mm*88mm
安装方式 DIN导轨安装,导线安装

3VA1110-1AA36-0AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA1110-1AA36-0AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA1110-1AA36-0AA0 3VA1110-1AA36-0AA0数据手册

3VA1110-1AA36-0AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 448.7298
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
