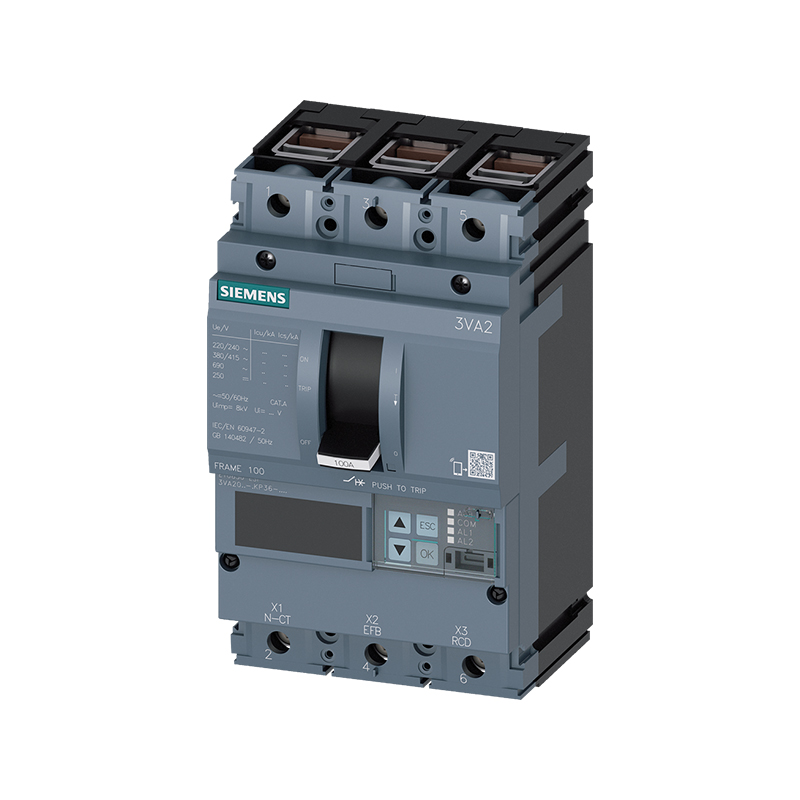

3VA2063-5HL36-0AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Molded case circuit breaker
供应商型号: 3VA20635HL360AA0
供应商: 国内现货
标准整包数: 1
SIEMENS/西门子 断路器 3VA2063-5HL36-0AA0

3VA2063-5HL36-0AA0概述


    产品简介


    产品名称:3VA2 IEC Frame 100 断路器
    品牌:Sentron
    产品型号:3VA2063-5HL36-0AA0
    设计类型:模塑外壳断路器(Molded Case Circuit Breaker)
    保护类型:线路保护(Line Protection)
    过电流释放类型:ETU320
    极数:3 极
    该断路器主要用于电路保护,提供过载和短路保护功能。主要应用于工业控制、商业楼宇配电系统以及需要高可靠性的电力分配场合。

    技术参数


    - 绝缘电压: 800 V
    - 额定工作电压: 690 V(AC)
    - 最大功耗: 5.4 W
    - 额定操作电流:
    - 40°C 时:63 A
    - 45°C 时:63 A
    - 50°C 时:63 A
    - 55°C 时:63 A
    - 60°C 时:63 A
    - 65°C 时:63 A
    - 70°C 时:63 A
    - 额定分断能力(Icu):
    - 240 V:85 kA
    - 415 V:55 kA
    - 440 V:55 kA
    - 500 V:36 kA
    - 690 V:2 kA
    - 额定操作分断能力(Ics):
    - 240 V:85 kA
    - 415 V:55 kA
    - 440 V:55 kA
    - 500 V:36 kA
    - 690 V:2 kA
    - 额定峰值耐受电流(Icm):
    - 240 V:187 kA
    - 415 V:121 kA
    - 440 V:121 kA
    - 500 V:75.6 kA
    - 690 V:3 kA
    - 机械寿命(操作周期): 25,000 次
    - 电气耐久性(操作周期):
    - 380/415 V:15,000 次
    - 690 V:10,500 次
    - 外形尺寸:
    - 高度:181 mm(7.13 in)
    - 宽度:105 mm(4.13 in)
    - 深度:86 mm(3.39 in)

    产品特点和优势


    - 高分断能力: 适用于多种电压等级,最高可达 85 kA(240 V),确保在极端情况下也能安全分断电路。
    - 可靠的操作温度范围: 工作温度范围为 -25°C 至 70°C,存储温度范围为 -40°C 至 80°C,适应各种恶劣环境。
    - 坚固耐用: 机械寿命高达 25,000 次,电气耐久性出色,满足工业和商业场合的严苛要求。
    - 便捷安装: 双面接线端子设计,方便安装和连接电缆,节省时间和成本。
    - 环保合规: 符合多个认证标准,如EMV、CCS等,确保产品的环保和安全性能。

    应用案例和使用建议


    该断路器广泛应用于商业楼宇配电系统、工业控制系统以及其他需要高可靠性的电力分配场合。例如,在工业生产线上,该断路器可以有效保护关键设备不受短路和过载的影响,提高系统的稳定性和安全性。
    使用建议:
    - 在安装过程中,确保按照说明书正确接线,避免接错或接触不良导致的安全隐患。
    - 定期进行维护检查,特别是要关注环境温度变化对断路器性能的影响,以确保其正常运行。
    - 考虑安装可选的电机驱动配件,提升系统的自动化程度和灵活性。

    兼容性和支持


    - 兼容性: 该断路器可以与多种电子元件和设备配合使用,具有广泛的适用性。
    - 支持: 供应商提供了详细的技术手册和在线支持服务,用户可以通过官方网站获得更多信息和技术支持。此外,还可以通过电子邮件或电话咨询相关问题。

    常见问题与解决方案


    - Q: 如何选择合适的额定电流?
    - A: 根据负载需求选择合适的额定电流,一般情况下可以选择略高于实际负载电流的额定电流,以保证可靠运行。
    - Q: 断路器触发后如何复位?
    - A: 触发后需手动或电动复位,具体方法参见产品手册。
    - Q: 如何判断断路器故障?
    - A: 若发现异常声音或温度过高,应及时检查并更换损坏部件。

    总结和推荐


    总结: 3VA2063-5HL36-0AA0 断路器以其高分断能力和可靠的电气性能,为用户提供了一种高效、安全的电路保护解决方案。它的高机械和电气耐久性使其适用于多种严苛的应用环境,是一款值得信赖的产品。
    推荐: 鉴于该断路器的多功能性和稳定性,强烈推荐在工业控制和商业配电系统中使用。无论是新建项目还是升级改造,3VA2063-5HL36-0AA0 都是一个理想的选择。

3VA2063-5HL36-0AA0参数

参数
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -

3VA2063-5HL36-0AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA2063-5HL36-0AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA2063-5HL36-0AA0 3VA2063-5HL36-0AA0数据手册
