3RV24110GA15

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit breaker size S00 for motor protection
供应商型号: 982-3RV24110GA15
供应商: Mouser
标准整包数: 1

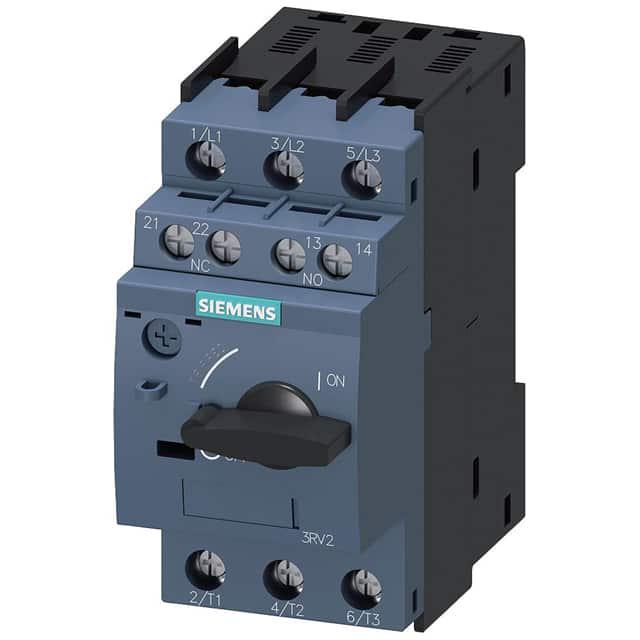

SIEMENS/西门子 断路器 3RV24110GA15

3RV24110GA15概述

    # 电子元器件技术手册:西门子SIRIUS 3RV2411-0GA15断路器

    产品简介


    西门子SIRIUS 3RV2411-0GA15是一款专为变压器保护设计的微型断路器。该断路器适用于各类电气系统中的短路和过载保护,能够在额定电流下自动切断电路以确保系统的安全运行。该产品特别适用于工业应用,如电力系统、机械工程和自动化等领域。

    技术参数


    主要技术规格
    - 产品型号:3RV2411-0GA15
    - 尺寸:S00(微型)
    - 额定电流:0.45~0.63 A
    - 最大短路电流断开能力:100 kA @ 240V, 400V, 500V, 690V
    - 额定电压:20~690 VAC
    - 额定频率:50~60 Hz
    - 电气耐久性:100,000次操作循环
    - 环境温度:-20℃ ~ +60℃(工作状态),-50℃ ~ +80℃(存储和运输)
    功率损耗
    - 在额定电流下的热态功率损耗:5.5 W(总),1.8 W/极
    绝缘和防护等级
    - 绝缘电压:690 VAC(污染等级3)
    - 浪涌电压等级:6 kV
    - 防护等级:IP20(前面板)
    安装和连接
    - 安装方式:螺钉和插接安装到35mm DIN导轨
    - 高度:97 mm
    - 宽度:45 mm
    - 深度:97 mm
    - 连接线缆截面积:主触点2x(0.75~2.5 mm²),2x 4 mm²;辅助触点2x(0.5~1.5 mm²),2x(0.75~2.5 mm²)

    产品特点和优势


    独特功能和优势
    1. 高效保护:能够提供可靠的短路和过载保护,具备高电流断开能力(100 kA)。
    2. 多功能设计:具有双极断开能力和双辅助开关(1 NO + 1 NC),提高了系统的可靠性和灵活性。
    3. 广泛适用性:适用于广泛的电压范围(20~690 VAC),且适应多种频率(50~60 Hz)。
    4. 环境适应性强:能在较宽的环境温度范围内(-20℃ ~ +60℃)正常工作,并能承受恶劣的安装环境(海拔不超过2000米)。

    应用案例和使用建议


    实际应用场景
    - 电力系统:在发电厂和变电站中用于保护高压变压器免受短路和过载的影响。
    - 机械工程:在各种机械设备中用于电气线路的保护。
    - 自动化控制:在自动化控制系统中作为关键保护元件,防止由于短路和过载造成的设备损坏。
    使用建议
    1. 安装位置:可以任意方向安装,方便安装在狭窄空间内。
    2. 连接线缆处理:确保使用正确规格的线缆并按规范进行紧固,避免接触不良和发热。
    3. 定期检查:定期检查断路器的工作状态和周围环境,确保其正常工作。

    兼容性和支持


    兼容性
    - 与标准35mm DIN导轨兼容,适用于各种配电箱和控制柜。
    - 可与其它西门子SIRIUS系列元件无缝集成,实现系统级的保护和控制。
    支持信息
    - 服务和支持:通过官方网站提供详细的技术文档、操作手册和常见问题解答。
    - 在线订购系统:可在官方商城订购此产品及相关配件。

    常见问题与解决方案


    常见问题及解决方案
    1. 断路器频繁跳闸
    - 检查负载是否超出额定值,如是,则减小负载或更换更大容量的断路器。
    2. 连接不稳定
    - 确保所有连接部位使用合适的紧固工具,并严格按照规定的扭矩值进行紧固。
    3. 不工作或无法复位
    - 检查是否有短路现象发生,排除故障后手动复位。

    总结和推荐


    综上所述,西门子SIRIUS 3RV2411-0GA15微型断路器是一款高性能、高可靠性、多功能的电气保护设备。它在多种工业环境中表现优异,特别是在需要短路和过载保护的场合。鉴于其出色的性能和广泛的适用性,强烈推荐在需要高水平电气保护的应用中使用该产品。

3RV24110GA15参数

参数
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
零件状态 在售
包装方式 盒装

3RV24110GA15厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RV24110GA15数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3RV24110GA15 3RV24110GA15数据手册

3RV24110GA15封装设计

查看详情并下载
Symbol
Footprint
3D Model
