3VA52117ED310AA0

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Circuit Breaker 3VA5 UL frame 250 Breaking Capacity class C 100kA
供应商型号: 3473-3VA52117ED310AA0-ND
供应商: Digi-Key
标准整包数: 1
SIEMENS/西门子 断路器 3VA52117ED310AA0

3VA52117ED310AA0概述


    产品简介

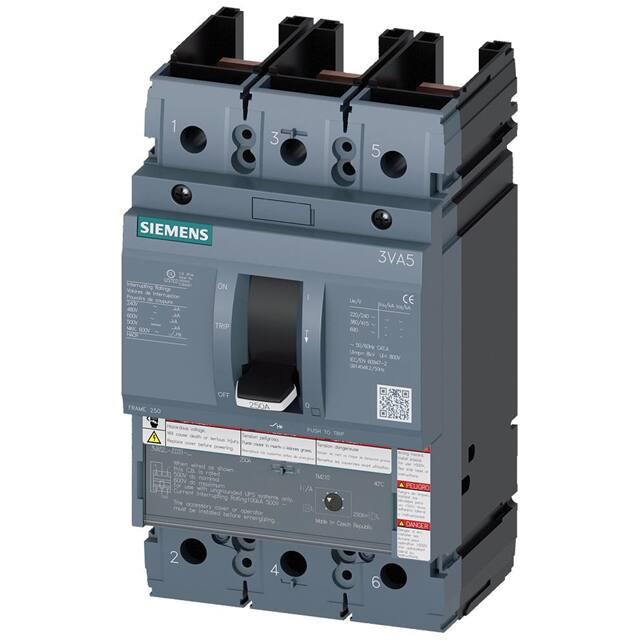

    本产品是一款由西门子公司(Sentron)制造的塑壳断路器(Molded-case Circuit Breaker),型号为3VA5211-7ED31-0AA0。它专为系统保护设计,具备短路和过载保护功能。该产品适用于交流电路保护,尤其在加热、空调和制冷系统中广泛应用(HACR型)。它具有三极设计,能够在不同电压条件下提供高效的断路保护,最大断路容量可达100kA@480V,使其成为工业和商业应用的理想选择。

    技术参数


    - 产品品牌:Sentron
    - 产品型号:3VA5211-7ED31-0AA0
    - 额定绝缘电压:800V
    - 操作电压(交流):额定值690V
    - 操作电压(直流):额定值750V
    - 功率损耗(最大值):23W
    - 机械使用寿命(操作周期):典型20,000次
    - 电气耐久性(操作周期):
    - 380/415V下AC-1模式:8,000次
    - 690V下AC-1模式:4,000次
    - 480V下:8,000次
    - 600V下:4,000次
    - 热态下每极的最大功耗:7.53W
    - 认证标准:符合IEC 81346-2和UL 489标准
    - 认证信息:参考代码Q
    - 环境温度:
    - 操作期间:-25°C至70°C
    - 存储期间:-40°C至80°C
    - 净重:2kg
    - 高度:185mm
    - 宽度:105mm
    - 深度:83mm
    - 开关能力(根据IEC 60947):
    - 最大断流能力(Icu):
    - 240V:200kA
    - 415V:110kA
    - 690V:10kA
    - 工作断流能力(Ics):
    - 240V:200kA
    - 415V:110kA
    - 690V:10kA
    - 制动电流峰值(Icm):
    - 240V:440kA
    - 415V:242kA
    - 690V:17kA

    产品特点和优势


    - 高断流能力:在各种电压条件下(如480V下100kA)提供高断流能力,有效保障系统的安全运行。
    - 广泛的适用范围:适用于加热、空调和制冷系统,特别是在380/415V下表现出色。
    - 高效能:额定电流下的热态功耗低至7.53W,保证了长时间稳定运行的同时减少了能源浪费。
    - 耐用性强:机械寿命高达20,000次,且在不同电压条件下的电气耐久性优秀,适用于工业级应用。
    - 安全可靠:符合IEC和UL标准,确保其在极端环境下也能保持高效和可靠的操作。

    应用案例和使用建议


    应用案例
    - 工厂自动化系统:在工厂的自动化生产线中,用于保护关键设备免受过载和短路影响。
    - 数据中心:数据中心内部的电力分配系统,需要确保配电柜的稳定运行,避免因电流故障导致的停机。
    - 建筑电气系统:在大型建筑内,用于保护配电箱内的关键电路,确保建筑物的安全运行。
    使用建议
    - 正确安装:请严格按照手册指示进行安装,以确保断路器的正确运作和安全性能。
    - 定期检查:在安装后,定期进行检查和维护,特别是接线部位的连接是否牢固,以及断路器是否处于正常状态。
    - 负载管理:合理配置负载,避免超过断路器的额定电流范围,以减少过载和短路的风险。

    兼容性和支持


    - 兼容性:此断路器符合UL 489和IEC标准,能够与其他主流电气系统兼容。
    - 支持:西门子提供了丰富的支持和服务,包括在线技术支持、产品手册、技术文档和客户咨询服务。具体支持可以通过其官网的服务和支持链接获取。

    常见问题与解决方案


    - 问题1:如何设置过载保护?
    - 解决方案:调整Ir值(过载释放设定电流),可以通过旋钮或设定器进行调整,详细步骤参见技术手册。

    - 问题2:断路器频繁跳闸怎么办?
    - 解决方案:首先检查负载是否超过额定电流,其次检查断路器接线是否正确无误。如有需要,请联系专业技术人员进行检查和维护。

    - 问题3:如何确认断路器的工作状态?
    - 解决方案:通过面板上的指示灯或者辅助触点状态判断断路器的工作情况,详细操作请参照技术手册。

    总结和推荐


    总体来看,这款3VA5211-7ED31-0AA0塑壳断路器以其出色的断流能力和高可靠性,适用于多种复杂工况下的系统保护需求。其优异的性能和广泛的应用范围使其成为工业和商业应用的不二之选。如果您需要一款高性能、高可靠性的断路器,那么这款产品无疑是一个值得推荐的选择。

3VA52117ED310AA0参数

参数
极数 -
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
零件状态 在售
包装方式 盒装

3VA52117ED310AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3VA52117ED310AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 3VA52117ED310AA0 3VA52117ED310AA0数据手册

3VA52117ED310AA0封装设计

查看详情并下载
Symbol
Footprint
3D Model
