5SU1356-7KK10

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 5SU1356-7KK10
供应商: TME
标准整包数: 1

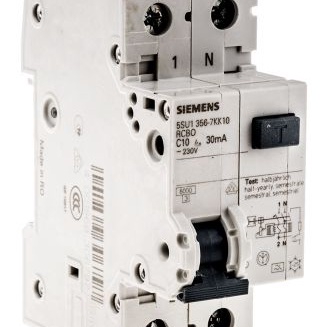

SIEMENS/西门子 断路器 5SU1356-7KK10

5SU1356-7KK10概述

    电子元器件产品技术手册:SENTRON FI/LS-PROTECTOR TYPE A (PSE/SSF)

    产品简介


    SENTRON FI/LS-PROTECTOR TYPE A (PSE/SSF) 是一种高可靠性的电子保护装置,广泛应用于交流供电系统中,特别是对过载、短路及漏电保护有较高要求的场合。该产品采用瞬时释放设计,能够在检测到故障电流时迅速切断电源,确保设备安全运行。

    技术参数


    - 品牌: SENTRON
    - 额定电流 (AC): 10A
    - 分断特性: 类C
    - 额定电压 (AC): 230V
    - 测试设备最低电压: 100V
    - 极数: 1P+N
    - 符合标准: IEC 60947-2 (10kA),EN 60898 (6kA)
    - 冲击电流耐受能力: 1kA [(8/20) μs]
    - 故障电流类型: A型
    - 电阻损耗: 1.6W(每极)
    - 宽度单位: 2
    - 安装位置: 任意方向
    - 污染等级: 2级
    - 湿度范围: 最大95%
    - 工作温度范围: -25°C ~ +55°C
    - 存储温度范围: -40°C ~ +75°C
    - 连接导体横截面积:
    - 固体导体: 0.75mm² ~ 35mm²
    - 多股导体: 0.75mm² ~ 35mm²
    - 精细绞合导体: 0.75mm² ~ 25mm²
    - 紧固扭矩: 2.5Nm ~ 3Nm
    - 环境试验测试次数: 26次
    - 高度: 90mm
    - 宽度: 36mm
    - 深度: 77mm
    - 参考代码: DIN EN 61346-2 F
    - 项目代码: DIN EN 81346-2 F

    产品特点和优势


    1. 高可靠性: 符合IEC和EN双重标准,确保在复杂工况下的稳定运行。
    2. 瞬时释放设计: 能够迅速响应故障电流,有效防止电器损坏。
    3. 宽广的工作温度范围: 适用于各种恶劣环境条件。
    4. 低功耗: 仅1.6W的电阻损耗,延长使用寿命并降低运行成本。
    5. 环保材料: 硅基和卤素基材料均为零,确保安全无毒。
    6. 广泛的兼容性: 适用于多种类型的导体连接,满足不同应用场景需求。

    应用案例和使用建议


    - 应用场景: 广泛应用于家庭、工业和商业建筑中的配电箱中,用于保护电线、电缆及其他用电设备免受过载和短路的影响。
    - 使用建议:
    - 安装时注意保持良好的散热条件,以避免过热导致的安全隐患。
    - 配置适当的紧固扭矩,确保连接牢固且无松动。
    - 定期检查和维护,以保证长期稳定的性能表现。

    兼容性和支持


    - 兼容性: 与多种品牌的交流供电系统兼容,可以灵活适配不同的电气设施。
    - 支持服务: Siemens提供全面的技术支持和售后服务,包括手动、证书、特性和常见问题解答等。

    常见问题与解决方案


    1. 问题: 装置在正常工作时出现跳闸现象。
    - 解决办法: 检查负载电流是否超出额定值,确认所有连接点均无松动。

    2. 问题: 装置指示灯不亮。
    - 解决办法: 检查电源是否正常输入,确认连接线是否正确安装。

    总结和推荐


    SENTRON FI/LS-PROTECTOR TYPE A (PSE/SSF) 在性能和可靠性方面表现出色,具备广泛的适用性和易于维护的优点。其符合国际标准的设计使其成为工业和商业建筑配电系统的理想选择。强烈推荐该产品用于需要高水平安全保护的应用场合。
    以上内容综合了技术手册中的详细信息,旨在帮助用户全面了解该产品的技术特点、优势及其应用场景,以辅助其在实际应用中的选型和使用。

5SU1356-7KK10厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

5SU1356-7KK10数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 断路器 SIEMENS/西门子 5SU1356-7KK10 5SU1356-7KK10数据手册

5SU1356-7KK10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 90.876 ¥ 767.9022
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 767.9
直接购买
