3RU21364FB0

产品分类: 继电器配件
厂牌: SIEMENS/西门子
产品描述: Siemens 热过载继电器, 3RU2系列, 触点额定电流 40 A, 自动,手动复位
供应商型号: 3RU21364FB0
供应商: Master
标准整包数: 1

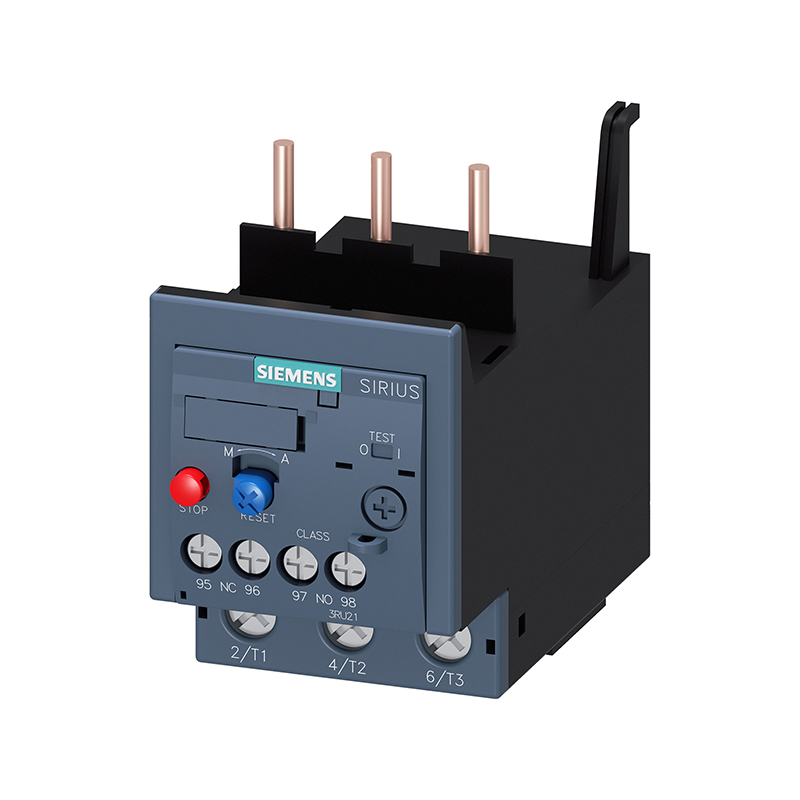

SIEMENS/西门子 继电器配件 3RU21364FB0

3RU21364FB0概述

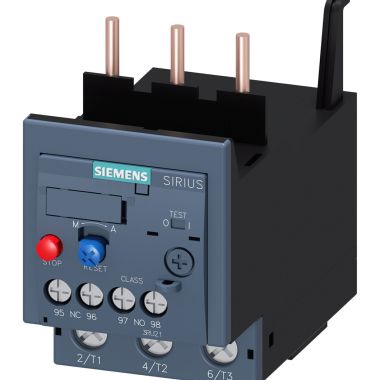

    SIRIUS 热过载继电器 3RU2136-4FB0 技术手册解析

    产品简介


    SIRIUS 系列热过载继电器是一种专门用于电机保护的产品,型号为 3RU2136-4FB0。这类电子元器件主要用于实现过载保护功能,确保电机运行安全。该产品属于 S2 尺寸类别,适用于额定电流范围为 28 到 40 安培的应用场景。它特别适用于工业自动化、机械设备等领域,为电机提供可靠的安全保障。

    技术参数


    - 尺寸和安装:
    - 继电器尺寸:S2
    - 接触器尺寸:可以与 S2 尺寸的接触器结合使用
    - 安装高度:不超过 2000 米
    - 安装位置:任意位置
    - 安装方式:接触器安装
    - 尺寸(高 x 宽 x 深):90 mm x 55 mm x 105 mm
    - 电气特性:
    - 工作电压:交流 690 V
    - 工作频率:50 至 60 Hz
    - 过载保护电流:28 至 40 A
    - 可操作的辅助触点:NO(常开)1 个,NC(常闭)1 个
    - 辅助触点操作电流:
    - 交流:24 V 至 400 V
    - 直流:24 V 至 220 V
    - 工作环境:
    - 工作温度:-40°C 至 +70°C
    - 存储温度:-55°C 至 +80°C
    - 运输温度:-55°C 至 +80°C
    - 湿度:10% 至 95%
    - 防护等级:
    - 前面防护等级:IP20
    - 触摸防护等级:手指安全,垂直从前面接触

    产品特点和优势


    3RU2136-4FB0 具有以下独特功能和优势:
    - 自动复位和远程复位:支持自动复位和远程复位,恢复时间典型值为 10 分钟。
    - 高温补偿:能够进行温度补偿,保证在 -40°C 至 +60°C 范围内的准确性。
    - 抗冲击性:符合 IEC 60068-2-27 标准,具备 8g/11ms 的抗冲击能力。
    - 安全性认证:符合 ATEX 2014/34/EU 指令的 Ex II (2) GD 认证标准。
    - 多功能触点设计:集成辅助开关,提供 NC 和 NO 触点,支持不同电压和电流的操作需求。

    应用案例和使用建议


    - 应用案例:该继电器广泛应用于工业自动化系统、机械传动装置等场合。例如,在一台输送机的控制电路中,该继电器可用于监测电机的电流状态,一旦发生过载,能够及时切断电源,防止电机损坏。

    - 使用建议:
    - 在安装时确保继电器处于适当的位置,以避免外部冲击影响其正常工作。
    - 注意根据负载情况正确设置过载保护电流,防止因电流设定不当导致误动作。
    - 定期检查和测试继电器的工作状态,确保其在关键场合下正常运行。

    兼容性和支持


    - 兼容性:该继电器可与 S2 尺寸的接触器配合使用,并具有良好的兼容性。
    - 支持和服务:制造商提供了一系列的支持服务,包括在线订购系统、技术文档、证书下载等。具体信息可以通过 Siemens 的官方网站获取。

    常见问题与解决方案


    - 问题 1:继电器无法正常复位
    - 解决方案:检查复位按钮是否已按下,并确认连接线路是否完好。

    - 问题 2:过载保护频繁触发
    - 解决方案:重新校准过载保护电流设定,或者检查负载是否存在异常。

    - 问题 3:继电器显示异常
    - 解决方案:检查接线是否有松动,或联系技术支持寻求帮助。

    总结和推荐


    3RU2136-4FB0 热过载继电器是一款高性能的电机保护设备,具备多重安全防护措施和多种复位选项。其广泛的应用范围和卓越的性能使其在市场上具有很强的竞争力。无论是工业自动化还是机械设备领域,这款继电器都能提供可靠的电机保护。因此,我们强烈推荐使用该产品来保障电机运行的安全性。

3RU21364FB0参数

参数
长*宽*高 55mm*76.5mm*104.2mm
安装方式 直接安装,螺纹安装
零件状态 在售
包装方式 散装
