2827139

产品分类: 继电器配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,ST-REL7-HG24/4X21,继电器连接器,Phoenix Contact 连接器 连接器
供应商型号: Q-2827139
供应商: 期货订购
标准整包数: 5
PHOENIX CONTACT 继电器配件 2827139

2827139概述


    产品简介

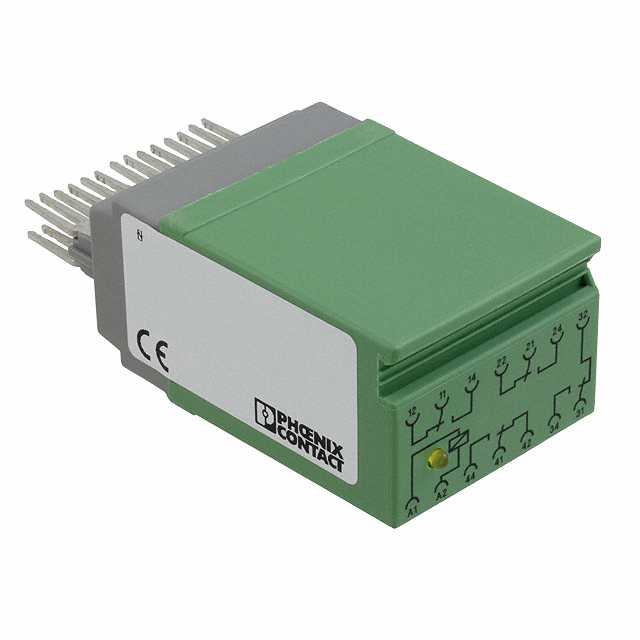

    ST-REL7-HG 24/4X21 继电器模块是一款高性能继电器连接器,专为工业自动化及控制领域设计。该模块配备了Hengstler微型圆形继电器,具有坚固耐用的结构和高可靠性。主要提供小型至大型负载的开关功能,具有四个常开(NO)和四个常闭(NC)触点配置,能够满足多路输出需求。输入电压为24V DC,并配有指示灯显示工作状态,便于直观监控。此外,该模块可直接安装于基本接线端子块上,实现快速便捷的组装和使用。
    主要功能:
    - 支持小型到大型负载的切换。
    - 四组常开和常闭触点组合。
    - 输入电压范围广,适用于多种应用场景。
    - 配备操作状态指示灯,提高系统透明度。
    应用领域:
    - 工业控制
    - 自动化设备
    - 电力系统保护
    - 通信设备

    技术参数


    | 参数类别 | 参数值 |

    | 输入电压 | 24V DC |
    | 输入电流 | 40 mA @ 24V DC |
    | 响应时间 | 15 ms (直流电下) |
    | 释放时间 | 15 ms (直流电下) |
    | 最大切换电压 | 250V AC/DC |
    | 最大冲击电流 | 6 A |
    | 限制连续电流 | 6 A |
    | 最大切断功率 | 120W @ 24V DC |
    | 测试电压 | 2 kV AC (50Hz, 1min) |
    | 工作温度范围 | -20°C 至 +60°C |
    | 存储温度范围 | -20°C 至 +70°C |
    | 外形尺寸 | 45.6mm x 33mm x 66.5mm |
    电气特性:
    - 极性保护:带有泄放二极管和反向保护二极管。
    - 接触材料:银镉氧化物(AgCdO),表面镀10微米硬金。
    - 工作模式:100%占空比运行。

    产品特点和优势


    1. 高可靠性:采用Hengstler微型继电器,经久耐用,适合长期工业应用。
    2. 多功能性:四组常开和常闭触点设计,支持多样化的电路控制需求。
    3. 可视化指示:集成LED指示灯,方便实时监控工作状态。
    4. 灵活适配:可轻松安装于基础接线端子块上,减少安装时间和成本。
    5. 广泛兼容性:符合多项国际标准(如IEC、DIN、VDE),适应全球市场需求。

    应用案例和使用建议


    应用案例:
    - 在工业自动化流水线上,用于设备启停控制。
    - 在电力保护系统中,作为过载和短路保护装置的一部分。
    - 在通信设备中,作为信号切换和路由控制单元。
    使用建议:
    - 确保输入电压稳定,避免电压波动对继电器造成损害。
    - 定期检查接线端子的接触情况,确保良好连接。
    - 对于频繁切换的应用场景,考虑添加额外的冷却措施以延长使用寿命。

    兼容性和支持


    兼容性:
    - 可与Phoenix Contact品牌的多种接线端子块(如UDK-RELG 7、URELG 7等)无缝配合使用。
    支持和服务:
    - 提供全面的技术文档和支持服务。
    - 用户可通过官方网站下载相关资料并获取在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED指示灯不亮 | 检查输入电压是否正常;确认接线正确 |
    | 继电器响应延迟较大 | 确认接线质量,检查是否存在接触不良情况 |
    | 切断能力不足 | 更换更高额定功率的继电器模块 |

    总结和推荐


    ST-REL7-HG 24/4X21 继电器模块凭借其出色的性能和广泛的应用范围,在工业自动化、电力保护等领域展现出卓越的表现。该产品具备高度可靠性和灵活性,同时支持多样化的应用场景。结合其紧凑的设计和易于安装的特点,我们认为它非常适合需要高效、稳定的继电器解决方案的项目。
    推荐指数:★★★★☆(4/5)
    推荐理由:高性价比,适用性强,但需注意高频工作的散热管理。

2827139参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售

2827139厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2827139数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 继电器配件 PHOENIX CONTACT 2827139 2827139数据手册

2827139封装设计

查看详情并下载
Symbol
Footprint
3D Model
