11RF933

产品分类: 继电器配件
厂牌: LOVATO ELECTRIC

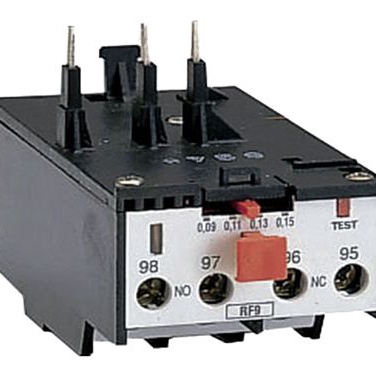

产品描述: Lovato 热继电器, RF9系列, 手动复位
供应商型号: 8904290
供应商: 海外现货
标准整包数: 1

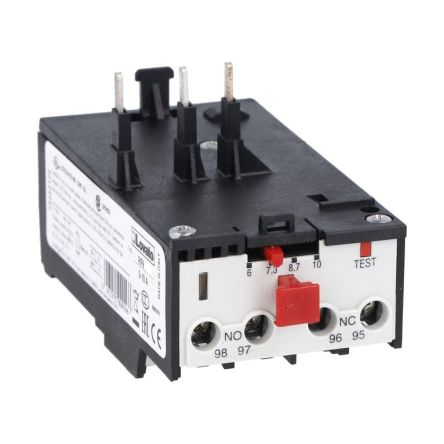

LOVATO ELECTRIC 继电器配件 11RF933

11RF933概述

    电子元器件技术手册:BG、BF系列接触器及其热过载继电器

    1. 产品简介


    本技术手册介绍了两种型号的接触器——BG系列迷你接触器和BF系列接触器,以及为这些接触器配套的热过载继电器(Thermal Overload Relay, TOL)。这两种接触器在电机控制和保护中发挥重要作用,尤其适用于工业自动化、机械制造等领域。它们提供了多种选择,包括手动复位、自动复位和敏感于相位故障/非相位故障的功能,确保系统安全可靠运行。

    2. 技术参数


    - BG系列迷你接触器:
    - 类型:RF9(手动复位,相位故障敏感),RFA9(自动复位,相位故障敏感),RFN9(手动复位,非相位故障),RFNA9(自动复位,非相位故障)。
    - 额定电流范围:0.09A至15A。
    - 工作电压:24VDC和24到240VAC。
    - 短路电流:5000A RMS对称短路电流。
    - 适用温度范围:-25°C至+70°C。
    - BF系列接触器:
    - 类型:RF38(手动或自动复位,相位故障敏感),RFN38(手动或自动复位,非相位故障敏感),RF95(手动复位,相位故障敏感),RFA95(自动复位,相位故障敏感),RFN95(手动复位,非相位故障敏感),RFNA95(自动复位,非相位故障敏感)。
    - 额定电流范围:0.1A至420A。
    - 工作电压:24VDC和24到240VAC。
    - 短路电流:10000A RMS(对于某些型号,如RF38)。
    - 适用温度范围:-25°C至+70°C。
    - 热过载继电器:
    - 类型:用于BG系列迷你接触器的RF9、RFA9、RFN9、RFNA9。
    - 调整范围:0.09A至15A。
    - 复位方式:手动复位或自动复位。
    - 保护范围:根据电机铭牌上的全负载电流调整。
    - 适用温度范围:-25°C至+70°C。

    3. 产品特点和优势


    - 易安装:热过载继电器具有可密封的前盖,避免人为调整和误操作。辅助触点直接连接到线圈端子,方便快速安装。
    - 灵活配置:提供手动复位和自动复位两种模式,根据需求灵活选择。
    - 高可靠性:满足IEC/EN 60947-1、IEC/EN 60947-4-1、UL508和CSA C22.2 n° 14标准,具备较高的短路电流处理能力。
    - 广泛的应用:适用于多种电机保护场合,包括三相电机和单相电机,适用电压范围广。

    4. 应用案例和使用建议


    - 应用案例:
    - 一个典型的例子是在工业自动化生产线上,BG系列迷你接触器用于保护小功率电机(如0.37kW至2.2kW),而BF系列接触器则用于更大功率的电机(如22kW至55kW)。

    - 使用建议:
    - 在安装前,请确保根据电机铭牌上的全负载电流正确调整热过载继电器的设定范围。
    - 定期检查接触器和热过载继电器的工作状态,确保设备的正常运行。
    - 在需要时,可以使用密封盖来防止未经授权的操作。

    5. 兼容性和支持


    - 兼容性:BG系列接触器和热过载继电器可以直接安装在指定型号的接触器上,无需额外的连接。
    - 支持和服务:制造商提供了详细的安装指南和技术支持,客户可以通过电话、电子邮件或在线服务获取帮助。

    6. 常见问题与解决方案


    - Q: 如何选择合适的热过载继电器?
    - A: 依据电机铭牌上的全负载电流选择适合的热过载继电器。

    - Q: 热过载继电器如何进行自动复位设置?
    - A: 拆下位于“Reset”按钮下的保护板,即可完成自动复位配置。
    - Q: 系统频繁跳闸,该如何排查?
    - A: 检查电机是否过载,确认电源电压稳定,排除接触器或继电器故障的可能性。

    7. 总结和推荐


    BG系列和BF系列接触器及配套的热过载继电器凭借其灵活的配置、可靠的性能和广泛的适用性,在工业自动化领域表现出色。特别适合需要精确控制和保护电机的场合。对于寻求高效、安全的电机控制系统解决方案的客户,强烈推荐使用此系列产品。

11RF933参数

参数
长*宽*高 54.5mm(长度)*9.8mm(宽度)
安装方式 直接安装,螺纹安装

11RF933厂商介绍

Lovato Electric是一家意大利的电气设备制造商,专注于为工业自动化和建筑自动化领域提供创新的解决方案。公司的产品线涵盖了多种电气组件和系统,包括但不限于:

1. 控制和保护设备:如断路器、接触器、过载继电器等,用于电路的保护和控制。
2. 传感器和开关:包括接近开关、限位开关、光电传感器等,用于检测和控制机械运动。
3. 电机启动器和软启动器:用于电机的启动和保护,减少启动时的电流冲击。
4. 定时器和计数器:用于时间控制和计数功能,广泛应用于各种自动化控制场景。
5. 指示灯和按钮:用于操作界面的指示和控制,提高操作的直观性和便捷性。
6. 接线端子和电缆接头:用于电气连接,确保电路的稳定和安全。

Lovato Electric的产品广泛应用于机械制造、自动化生产线、建筑管理、能源管理等多个领域,以其高质量、高可靠性和创新设计而闻名。公司的优势在于:

- 技术创新:持续投入研发,推出符合市场需求的新产品。
- 质量保证:严格的质量控制流程,确保产品的耐用性和稳定性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
- 全球网络:拥有广泛的国际分销网络,便于全球客户的采购和技术支持。

Lovato Electric以其专业的产品和服务,在全球市场上享有良好的声誉。

11RF933数据手册

厂牌 PDF简要描述 下载
LOVATO ELECTRIC 继电器配件 LOVATO ELECTRIC 11RF933 11RF933数据手册

11RF933封装设计

查看详情并下载
Symbol
Footprint
3D Model
