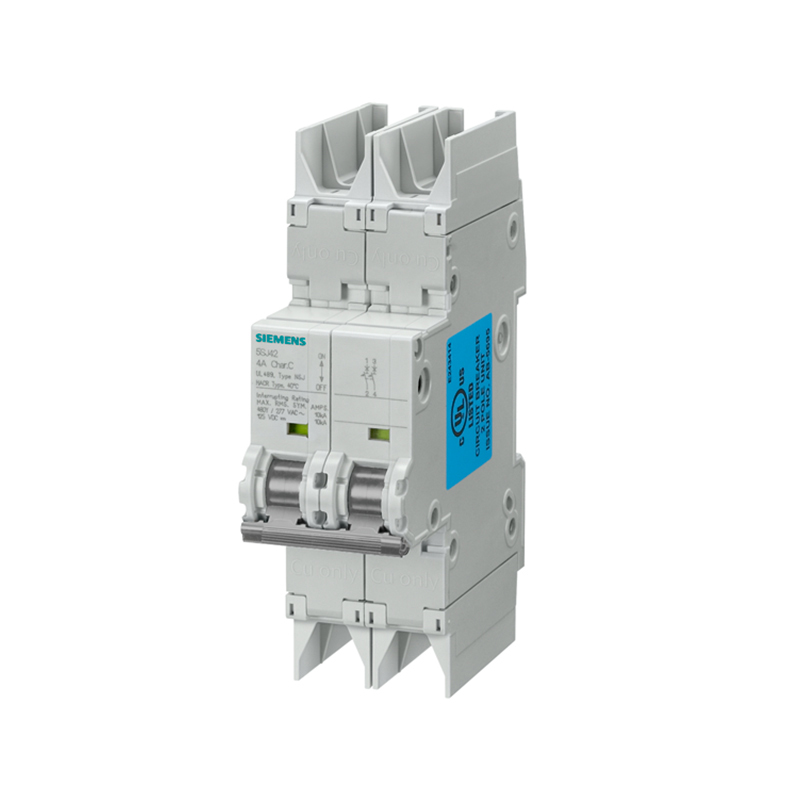

5SJ4225-7HG41

产品分类: 断路器
厂牌: SIEMENS/西门子
产品描述: Miniature circuit breaker 240 V 14kA
供应商型号: 5SJ42257HG41
供应商: 国内现货
标准整包数: 1

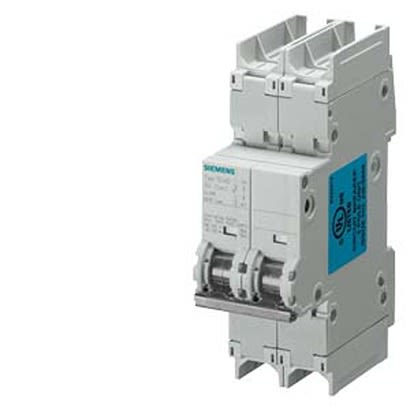

SIEMENS/西门子 断路器 5SJ4225-7HG41

5SJ4225-7HG41概述

    # 5SJ4225-7HG41微型断路器技术手册

    产品简介


    5SJ4225-7HG41是西门子公司推出的微型断路器,属于Sentron品牌下的产品线。该断路器主要用于保护电力系统中的线路免受短路和过载的影响。它具有双极设计,额定电流为25安培,额定电压为240伏特交流电(AC),额定短路分断能力达到14千安(kA)。这款微型断路器适用于机械工程和工业领域,尤其适合需要高性能保护装置的应用场景。

    技术参数


    - 额定电压:240V AC
    - 额定电流:25A
    - 额定短路分断能力:14kA
    - 极数:2P
    - 脱扣特性:C类
    - 操作频率:50Hz
    - 防护等级:IP20(带连接导体时)/ IP40(手柄范围)
    - 安装环境:符合EMC标准B类
    - 最大环境湿度:95%
    - 储存温度范围:-40°C至+75°C
    - 工作温度范围:-25°C至+55°C
    - 振动抗性:50 m/s² (25到150Hz),60 m/s² (35Hz)
    - 功率损耗:2.6W(每极)

    产品特点和优势


    5SJ4225-7HG41微型断路器具备以下显著特点和优势:
    1. 高短路分断能力:14kA的短路分断能力使得该断路器能够有效应对大电流短路情况。
    2. 耐候性强:能够在广泛的温度范围内正常工作,适应不同的环境条件。
    3. 抗振动能力强:通过严格的振动测试,确保在恶劣环境中仍能可靠运行。
    4. 环保材料:采用无卤素、无硅材料,符合环保要求。
    5. 易于安装和维护:紧凑的设计和多样的安装方式,便于集成和后期维护。

    应用案例和使用建议


    应用案例
    - 工业生产:用于生产线上的配电系统,保护关键设备不受短路和过载影响。
    - 数据中心:用于服务器机房的电源保护,确保稳定可靠的电力供应。
    - 建筑电气:用于建筑内的配电箱,提供过流保护和故障隔离功能。
    使用建议
    - 在安装过程中,确保所有连接导体的截面积在1.5mm²至25mm²之间,并且连接方法正确。
    - 定期检查和紧固接线端子,以保证良好的电气接触。
    - 确保断路器周围环境符合其额定的工作温度和湿度范围,避免超出范围导致故障。

    兼容性和支持


    该产品与标准安装导轨兼容,可以轻松安装于各类配电箱内。西门子公司提供详细的技术手册和证书,用户可以通过官方的支持网站获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:断路器无法正常合闸
    - 解决方案:检查是否有异常负载,如负载过大或短路情况,确认之后进行相应处理。
    2. 问题:断路器频繁跳闸
    - 解决方案:检查线路连接是否良好,排除可能的过载情况。
    3. 问题:安装后未达到预期保护效果
    - 解决方案:重新校准断路器设定值,确保符合实际应用场景的需求。

    总结和推荐


    总体来看,5SJ4225-7HG41微型断路器凭借其高可靠性、广泛适用性和优良的防护性能,在多种工业和民用场合中表现出色。它特别适合需要高精度和稳定性的应用场景。强烈推荐在要求严苛的配电系统中使用此款断路器,以保障电力系统的安全和稳定。

5SJ4225-7HG41参数

参数
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 -
执行器类型 -
额定电流 -
极数 -
额定电压-AC -
零件状态 在售
包装方式 盒装
