2096109

产品分类: 电源线线缆
厂牌: SICK
产品描述:
供应商型号: 1882-2096109-ND
供应商: Digi-Key
标准整包数: 1

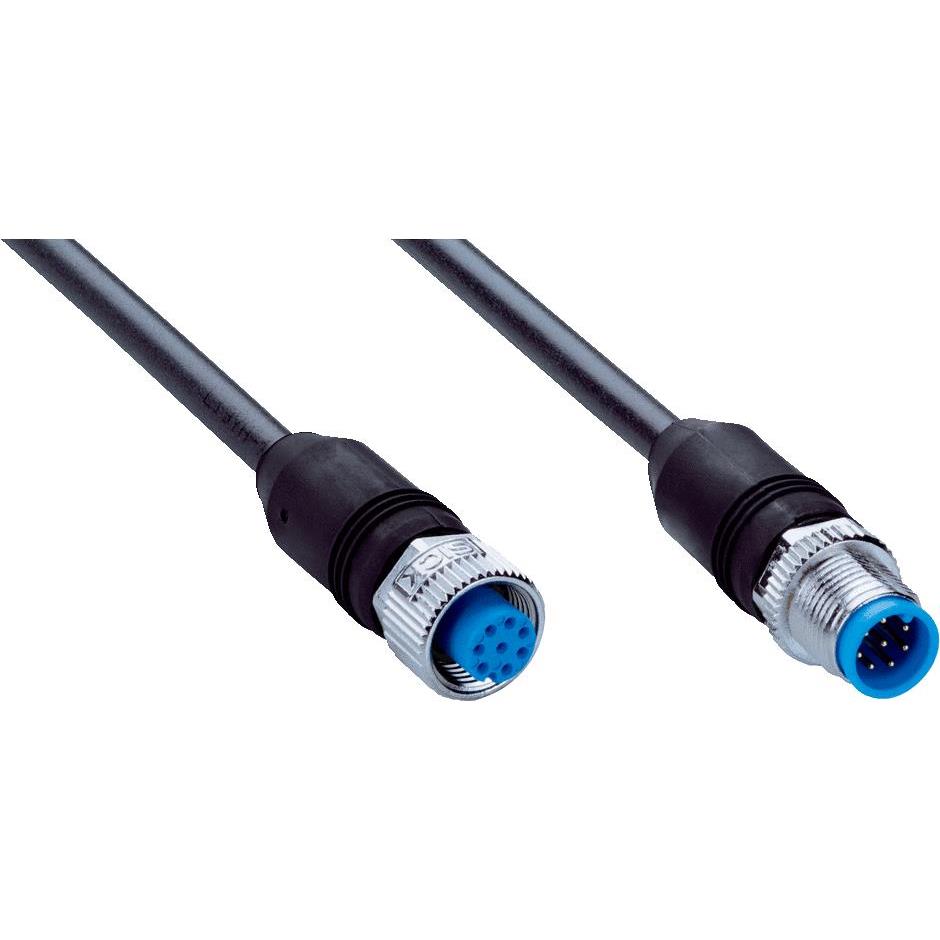

SICK 电源线线缆 2096109

2096109概述

    YF2A28-100UA6M2A28 传感器/激励元件电缆产品技术手册

    产品简介


    YF2A28-100UA6M2A28 是一款高性能的传感器/激励元件电缆,适用于多种工业自动化应用场景。该电缆采用8芯设计,具备出色的电气特性和机械耐用性,能够在严苛的工业环境中稳定运行。其主要用于连接传感器与控制系统,广泛应用于自动化生产线、物流仓储、机械设备等领域。

    技术参数


    以下是YF2A28-100UA6M2A28的详细技术参数:
    | 参数名称 | 规格/型号 |

    | 连接方式A | 插座,M12,8针,直头,A编码 |
    | 连接方式B | 插头,M12,8针,直头,A编码 |
    | 插塞接头连接器 | 螺旋接口 |
    | 插塞接头材料 | TPU(热塑性聚氨酯) |
    | 插塞接头颜色 | 黑色 |
    | 滚花螺母材料 | 压铸锌,镀镍 |
    | 密封件材料 | FKM(三元乙丙橡胶) |
    | 拧紧力矩 | 0.6 Nm |
    | 扳手开口度 | 13 mm |
    | 电缆长度 | 10 m |
    | 电缆芯数 | 8芯 |
    | 导线皮材料 | 无卤PUR(聚氨酯) |
    | 导线皮颜色 | 黑色 |
    | 导线直径 | 7 mm |
    | 导线横截面积 | 0.25 mm² |
    | 屏蔽 | 屏蔽 |
    | 弯曲半径(可运动状态) | > 10 x 导线直径 |
    | 弯曲半径(固定式安装) | > 5 x 导线直径 |
    | 弯曲半径(输送带运转) | > 10 x 导线直径 |
    | 弯曲周期 | 5,000,000 |
    | 额定电压(管道) | 300 V AC |
    | 测试电压(管道) | 2,000 V AC |
    | 额定冲击电压 | 0.8 kV |
    | 载流能力 | 2 A |
    | 移动速度 | 3.3 m/s |
    | 行进路线 | 5 m |
    | 加速 | ≤ 5 m/s² |
    | 扭转应力 | 30° / 1 m |
    | 扭转循环 | 2,000,000 |
    | 每分钟循环数 | 35 |
    | 工作温度(可运动状态) | -25°C ~ +80°C |
    | 工作温度(固定式安装) | -40°C ~ +80°C |
    | 工作温度(输送带运转) | -25°C ~ +80°C |
    | 头温度 | -25°C ~ +85°C |
    | 绝缘电阻 | 100 MΩ |
    | 过压类别 | III |
    | 体积电阻 | 30 mΩ |

    产品特点和优势


    1. 卓越的机械强度:电缆具有较高的弯曲半径和弯曲周期,能够承受长时间的频繁弯曲,适合在输送带和运动部件中使用。
    2. 优异的电气性能:具备高绝缘电阻和额定冲击电压,确保在各种环境下稳定的电力传输。
    3. 广泛的适用性:支持广泛的环境温度和多种工业环境下的使用,包括油/润滑剂区域。
    4. 可靠的防护等级:达到IP65/IP66K/IP67防护等级,有效防尘防水。
    5. 标准认证:通过UL认证,符合北美地区安全标准。

    应用案例和使用建议


    1. 自动化生产线:该电缆常用于连接传感器和控制系统,适用于自动化生产线上的信号传输。
    2. 物流仓储:在自动化仓库中,用于连接传送带和其他自动化设备,保证高效的数据传输。
    3. 机械设备:适用于工业机械设备中,确保信号和电源的稳定传输。
    使用建议:
    - 在使用过程中,注意电缆的弯曲半径和弯曲周期,以延长使用寿命。
    - 确保连接头和插座正确对接,并按照规范拧紧螺母,以提高连接稳定性。
    - 定期检查电缆外观和连接点,及时更换受损部分。

    兼容性和支持


    - 兼容性:YF2A28-100UA6M2A28 与 SICK 系列传感器及其他 M12 接口设备兼容,方便集成到现有系统中。
    - 支持:SICK 提供全方位服务,包括技术支持、备件供应和系统优化,保证系统的长期稳定运行。

    常见问题与解决方案


    1. 问题:电缆弯曲时出现断线现象。
    解决方案:确保弯曲半径满足技术参数要求,选择合适的弯曲角度,避免过度弯曲。
    2. 问题:连接头松动导致信号不稳定。
    解决方案:使用配套工具拧紧连接头,确保达到规定的拧紧力矩。
    3. 问题:电缆出现磨损。
    解决方案:定期检查电缆外观,发现磨损应及时更换。

    总结和推荐


    YF2A28-100UA6M2A28 传感器/激励元件电缆凭借其卓越的电气性能、机械强度和广泛的适用性,成为工业自动化领域中的可靠选择。其在恶劣环境下的稳定表现和优良的兼容性使其在市场上具备较强的竞争力。对于需要在自动化生产线、物流仓储及机械设备中使用电缆的场合,强烈推荐使用这款产品。

2096109参数

参数
长*宽*高 10m(长度)
包装方式 散装

2096109厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

2096109数据手册

厂牌 PDF简要描述 下载
SICK 电源线线缆 SICK 2096109 2096109数据手册

2096109封装设计

查看详情并下载
Symbol
Footprint
3D Model
