2106173

产品分类: 电源线线缆
厂牌: SICK
产品描述: 传感器执行器电缆, 4芯, M12转无终端接头
供应商型号: 2253112
供应商: 欧时
标准整包数: 1

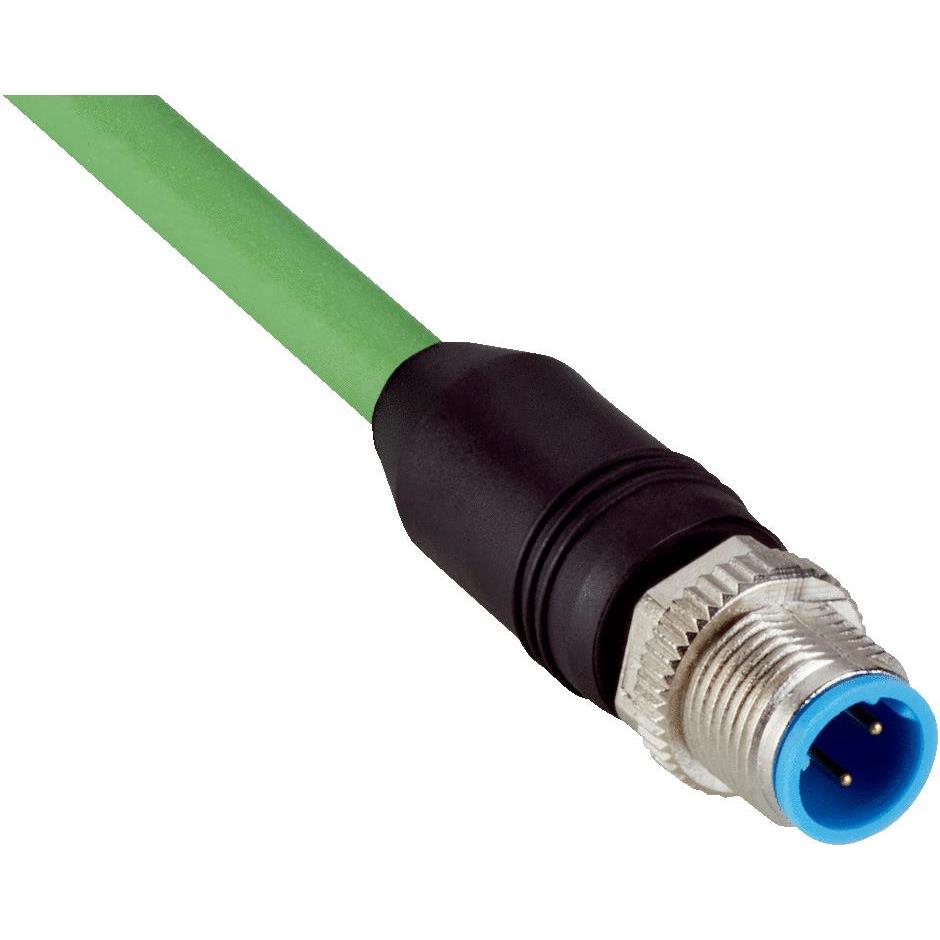

SICK 电源线线缆 2106173

2106173概述

    YM2D24-100PN1XLEAX工业以太网电缆和现场总线电缆技术手册

    产品简介


    YM2D24-100PN1XLEAX是一款专为工业环境设计的高可靠性电缆和插头组件,适用于工业以太网和现场总线系统。它集成了多种先进的技术特性,能够满足复杂工业环境中对稳定性的需求。其主要功能包括支持Ethernet和PROFINET协议的数据传输,确保高效的网络通信。该产品广泛应用于各种工业自动化场景,如输送带运转、石油和天然气行业等。

    技术参数

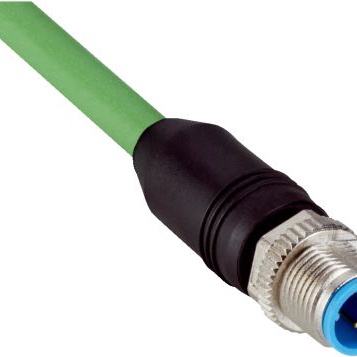

    - 连接方式:A头为M12插头,4针,直头,D编码;B头为裸线端。
    - 螺纹接口:螺旋接口。
    - 插塞接头材料:TPU(热塑性聚氨酯)。
    - 插塞接头颜色:黑色。
    - 滚花螺母材料:压铸锌,镀镍。
    - 拧紧力矩:0.6 Nm。
    - 扳手开口度:13 mm。
    - 电缆长度:10 m。
    - 导线芯数:4芯。
    - 无卤PUR导线皮:绿色。
    - 导线直径:6.7 mm。
    - 导线横截面:0.34 mm²。
    - 弯曲半径:可运动状态> 12 x导线直径,固定式安装> 5 x导线直径,输送带运转> 12 x导线直径。
    - 弯曲周期:3,000,000次。
    - 额定电压:300 V AC。
    - 测试电压:2,000 V AC。
    - 额定冲击电压:1.5 kV。
    - 载流能力:4 A。
    - 移动速度:3.3 m/s。
    - 数据传输率:≤ 0.1 Gbit/s。
    - 防护等级:IP65 / IP66K / IP67。
    - 工作温度:可运动状态 –30 °C ... +70 °C,固定式安装 –40 °C ... +80 °C,输送带运转 –30 °C ... +70 °C,头 –25 °C ... +85 °C。
    - 污染等级:3。
    - 绝缘电阻:> 100 MΩ。
    - 过压类别:III。
    - 体积电阻:< 30 mΩ。
    - 耐热性:阻燃性符合 UL 1581 第 1090 条,第 1100 条 (FT2),IEC 60332-1-2 标准。

    产品特点和优势


    - 高可靠性:采用无卤PUR材料,能够在严苛的工业环境下长期稳定运行。
    - 高性能:支持高达0.1 Gbit/s的数据传输速率,符合CAT5e标准。
    - 抗干扰:具备IP65/IP66K/IP67防护等级,有效抵御油污和灰尘的侵袭。
    - 兼容性强:支持多种工业通信协议,易于集成到现有系统中。
    - 便捷安装:配备M12螺纹接口,方便快速安装与拆卸。
    - 长寿命:经过3,000,000次弯曲周期测试,适用于高频率运动环境。

    应用案例和使用建议


    - 应用场景:适用于输送带运转、油/润滑剂区域以及需要高速数据传输的自动化生产线。
    - 使用建议:
    - 在安装过程中确保插头连接正确,拧紧力矩达到0.6 Nm。
    - 定期检查电缆弯曲半径是否符合要求,避免过小导致的损坏。
    - 在高温或低温环境下使用时,需特别注意保护电缆,确保工作温度范围内的稳定性。


    兼容性和支持


    - 兼容性:该电缆和插头组件可以与大多数工业以太网设备和现场总线系统兼容。
    - 技术支持:SICK公司提供全方位的技术支持和售后服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    - 问题1:电缆在运动中频繁断开。
    - 解决方案:检查插头拧紧力矩是否达标,调整弯曲半径至适当值。
    - 问题2:电缆在低温环境下出现故障。
    - 解决方案:更换适用低温环境的电缆,并确保电缆弯曲半径符合要求。
    - 问题3:信号传输不稳定。
    - 解决方案:检查电缆连接是否正确,确认工作温度和环境条件是否符合要求。

    总结和推荐


    综上所述,YM2D24-100PN1XLEAX工业以太网电缆和现场总线电缆是一款高性能、高可靠性的工业级产品。其强大的技术参数和独特的优势使其成为许多工业应用场景的理想选择。如果您需要一款能够适应严苛环境且支持高效数据传输的电缆组件,这款产品无疑是一个明智的选择。强烈推荐给需要这类产品的客户。

2106173参数

参数
长*宽*高 10m(长度)
包装方式 散装

2106173厂商介绍

SICK是一家德国的传感器和分析仪器制造商,成立于1946年,总部位于瓦尔德基尔希。SICK专注于工业自动化领域,提供广泛的传感器解决方案,包括光电传感器、工业识别系统、安全系统、编码器、视觉系统、过程仪表和分析仪器等。

主营产品分类:
1. 光电传感器:用于检测物体的存在、尺寸和位置。
2. 工业识别系统:用于识别和跟踪产品、组件和人员。
3. 安全系统:提供人员和机器的安全保护。
4. 编码器:用于测量速度、位置和距离。
5. 视觉系统:用于图像处理和质量控制。
6. 过程仪表:用于测量和控制工业过程中的温度、压力、流量等参数。
7. 分析仪器:用于检测和分析气体、液体和固体物质的成分。

应用领域:
SICK的产品广泛应用于汽车、包装、物流、食品饮料、钢铁、电子、半导体等行业。

SICK的优势:
1. 技术创新:SICK以其创新的传感器技术和解决方案而闻名。
2. 定制解决方案:SICK能够根据客户的具体需求提供定制化的解决方案。
3. 全球网络:SICK在全球范围内拥有广泛的销售和服务网络,确保客户支持。
4. 高质量标准:SICK的产品以其高质量和可靠性而受到认可。

2106173数据手册

厂牌 PDF简要描述 下载
SICK 电源线线缆 SICK 2106173 2106173数据手册

2106173封装设计

查看详情并下载
Symbol
Footprint
3D Model
